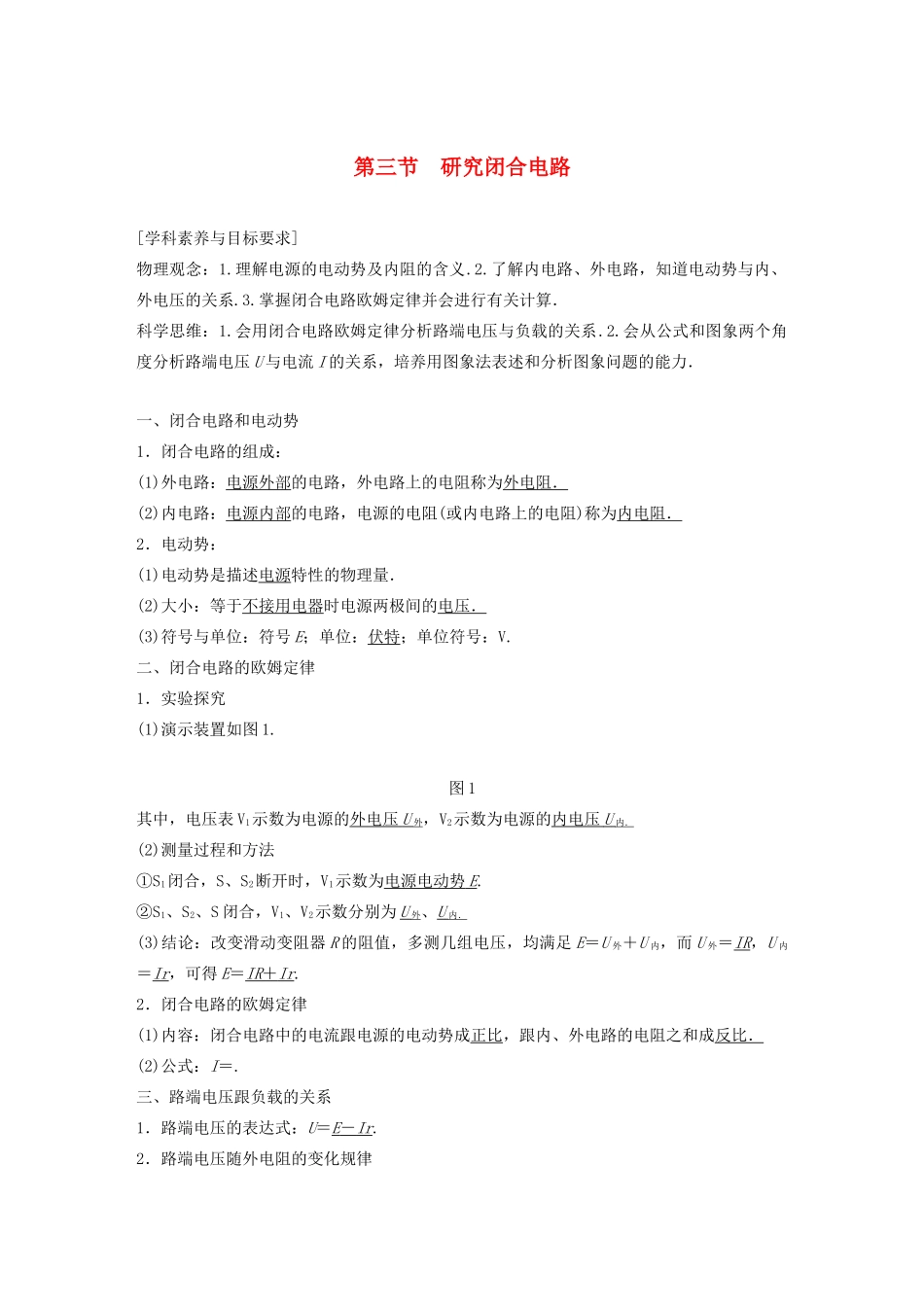

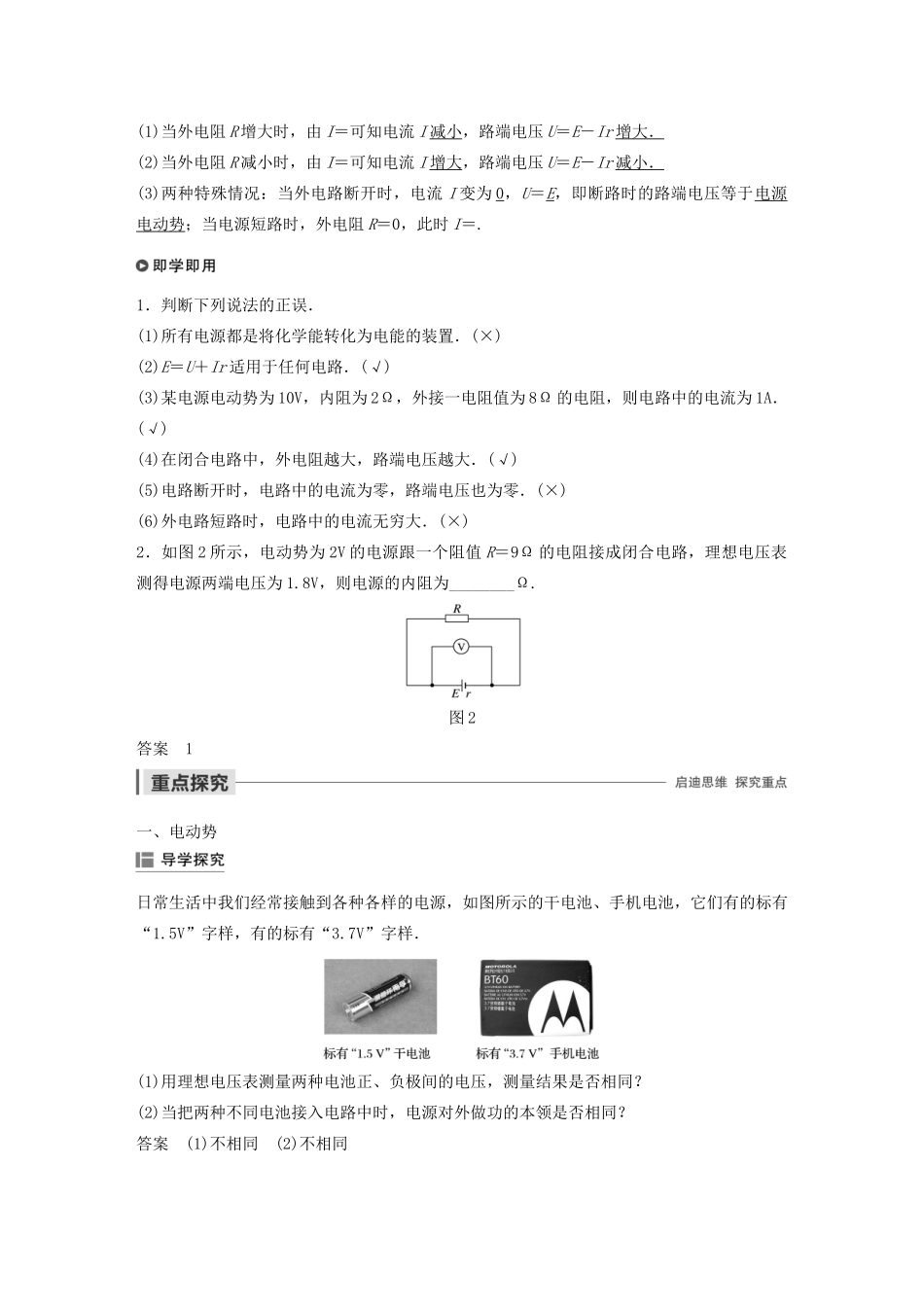

第三节 研究闭合电路[学科素养与目标要求] 物理观念：1.理解电源的电动势及内阻的含义.2.了解内电路、外电路，知道电动势与内、外电压的关系.3.掌握闭合电路欧姆定律并会进行有关计算．科学思维：1.会用闭合电路欧姆定律分析路端电压与负载的关系.2.会从公式和图象两个角度分析路端电压 U 与电流 I 的关系，培养用图象法表述和分析图象问题的能力． 一、闭合电路和电动势1．闭合电路的组成：(1)外电路：电源外部的电路，外电路上的电阻称为外电阻．(2)内电路：电源内部的电路，电源的电阻(或内电路上的电阻)称为内电阻．2．电动势：(1)电动势是描述电源特性的物理量．(2)大小：等于不接用电器时电源两极间的电压．(3)符号与单位：符号 E；单位：伏特；单位符号：V.二、闭合电路的欧姆定律1．实验探究(1)演示装置如图 1.图 1其中，电压表 V1示数为电源的外电压 U 外，V2示数为电源的内电压 U 内．(2)测量过程和方法①S1闭合，S、S2断开时，V1示数为电源电动势 E .②S1、S2、S 闭合，V1、V2示数分别为 U 外、U 内．(3)结论：改变滑动变阻器 R 的阻值，多测几组电压，均满足 E＝U 外＋U 内，而 U 外＝IR，U 内＝Ir，可得 E＝IR ＋ Ir .2．闭合电路的欧姆定律(1)内容：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比．(2)公式：I＝.三、路端电压跟负载的关系1．路端电压的表达式：U＝E － Ir .2．路端电压随外电阻的变化规律(1)当外电阻 R 增大时，由 I＝可知电流 I 减小，路端电压 U＝E－Ir 增大．(2)当外电阻 R 减小时，由 I＝可知电流 I 增大，路端电压 U＝E－Ir 减小．(3)两种特殊情况：当外电路断开时，电流 I 变为 0，U＝E，即断路时的路端电压等于电源电动势；当电源短路时，外电阻 R＝0，此时 I＝.1．判断下列说法的正误．(1)所有电源都是将化学能转化为电能的装置．(×)(2)E＝U＋Ir 适用于任何电路．(√)(3)某电源电动势为 10V，内阻为 2Ω，外接一电阻值为 8Ω 的电阻，则电路中的电流为 1A．(√)(4)在闭合电路中，外电阻越大，路端电压越大．(√)(5)电路断开时，电路中的电流为零，路端电压也为零．(×)(6)外电路短路时，电路中的电流无穷大．(×)2．如图 2 所示，电动势为 2V 的电源跟一个阻值 R＝9Ω 的电阻接成闭合电路，理想电压表测得电源两端电压为 1.8V，则电源的内阻为________Ω.图 2答案 1一、电动势日常生活中我们经常接触到各种...
