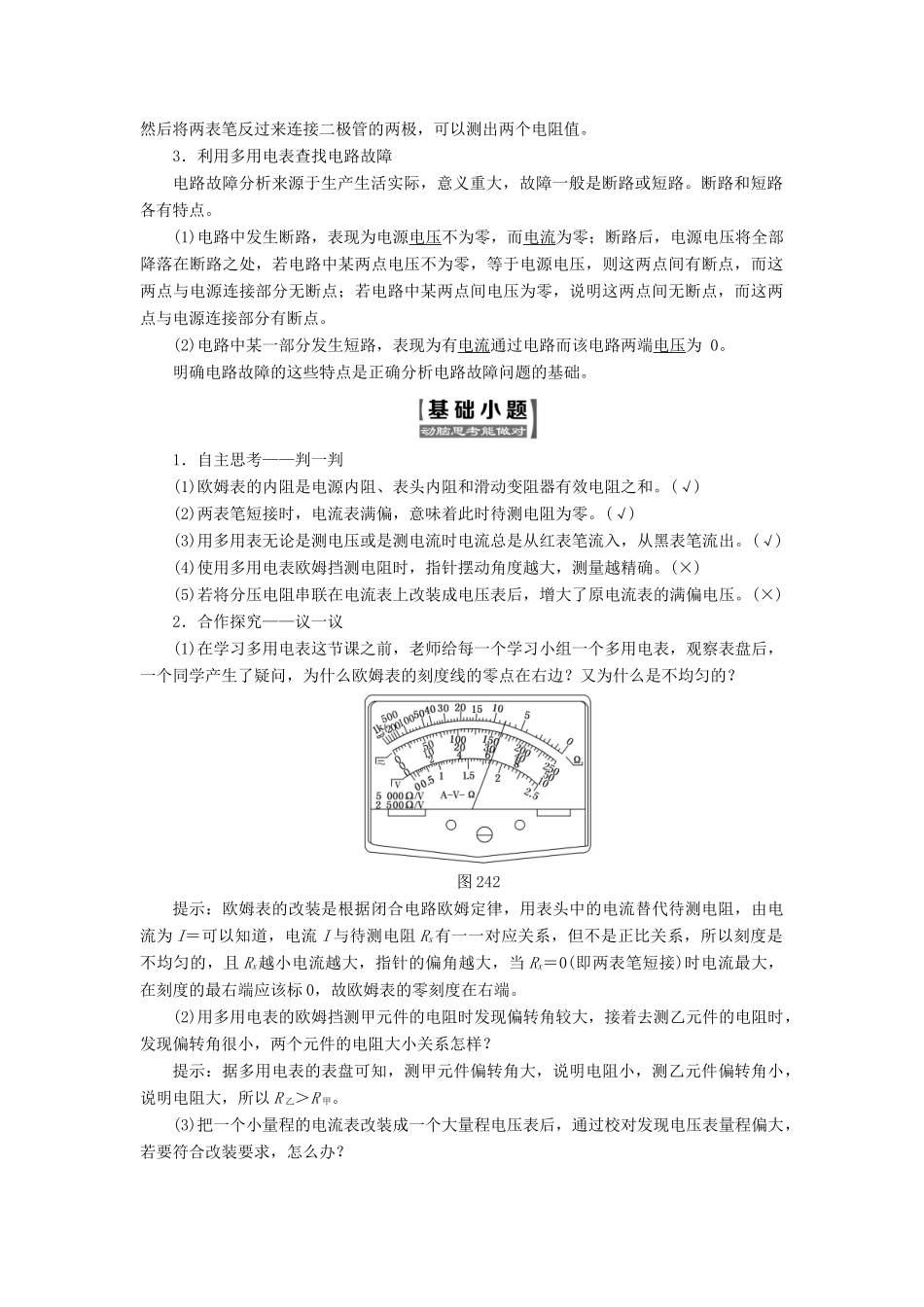

第四节 认识多用电表 1.使用多用电表测电阻的步骤：机械调零→选挡→欧姆调零→读数→开关置于“OFF”或交流电压最高挡。2．测电阻时，每次选挡或换挡都要重新欧姆调零。3．利用多用电表可测电压、电流、电阻，无论测量什么，电流总是从红表笔流入，从黑表笔流出。一、多用电表的原理1．原理及构造指针式多用电表一般由表头、测量电路、转换开关以及红黑测量表笔等组成。(1)表头是一个灵敏直流电流表，主要部分是永久磁铁和可动线圈。(2)当电流通过线圈时，线圈在磁场的作用下带动指针偏转。2．多种用途利用电路的分流和分压原理，按照图 241，将其中的转换开关接 1 或者 2 时测电流；接3 或 4 时测电压。转换开关接 5 时，测电阻。图 241二、多用电表的使用1．电压、电流的测量无论是测量电流还是电压，都应选择适当的量程使表头指针尽量停靠在接近满偏刻度处，这样测量值比较准确。2．判断二极管的极性应用多用电表的电阻挡，判断二极管的极性时，要用两表笔分别连接二极管的两极，然后将两表笔反过来连接二极管的两极，可以测出两个电阻值。3．利用多用电表查找电路故障电路故障分析来源于生产生活实际，意义重大，故障一般是断路或短路。断路和短路各有特点。(1)电路中发生断路，表现为电源电压不为零，而电流为零；断路后，电源电压将全部降落在断路之处，若电路中某两点电压不为零，等于电源电压，则这两点间有断点，而这两点与电源连接部分无断点；若电路中某两点间电压为零，说明这两点间无断点，而这两点与电源连接部分有断点。(2)电路中某一部分发生短路，表现为有电流通过电路而该电路两端电压为 0。明确电路故障的这些特点是正确分析电路故障问题的基础。1．自主思考——判一判(1)欧姆表的内阻是电源内阻、表头内阻和滑动变阻器有效电阻之和。(√)(2)两表笔短接时，电流表满偏，意味着此时待测电阻为零。(√)(3)用多用表无论是测电压或是测电流时电流总是从红表笔流入，从黑表笔流出。(√)(4)使用多用电表欧姆挡测电阻时，指针摆动角度越大，测量越精确。(×)(5)若将分压电阻串联在电流表上改装成电压表后，增大了原电流表的满偏电压。(×)2．合作探究——议一议(1)在学习多用电表这节课之前，老师给每一个学习小组一个多用电表，观察表盘后，一个同学产生了疑问，为什么欧姆表的刻度线的零点在右边？又为什么是不均匀的？图 242提示：欧姆表的改装是根据闭合电路欧姆定律，用表头中的电流替代待测电阻，由电流为 I＝...
