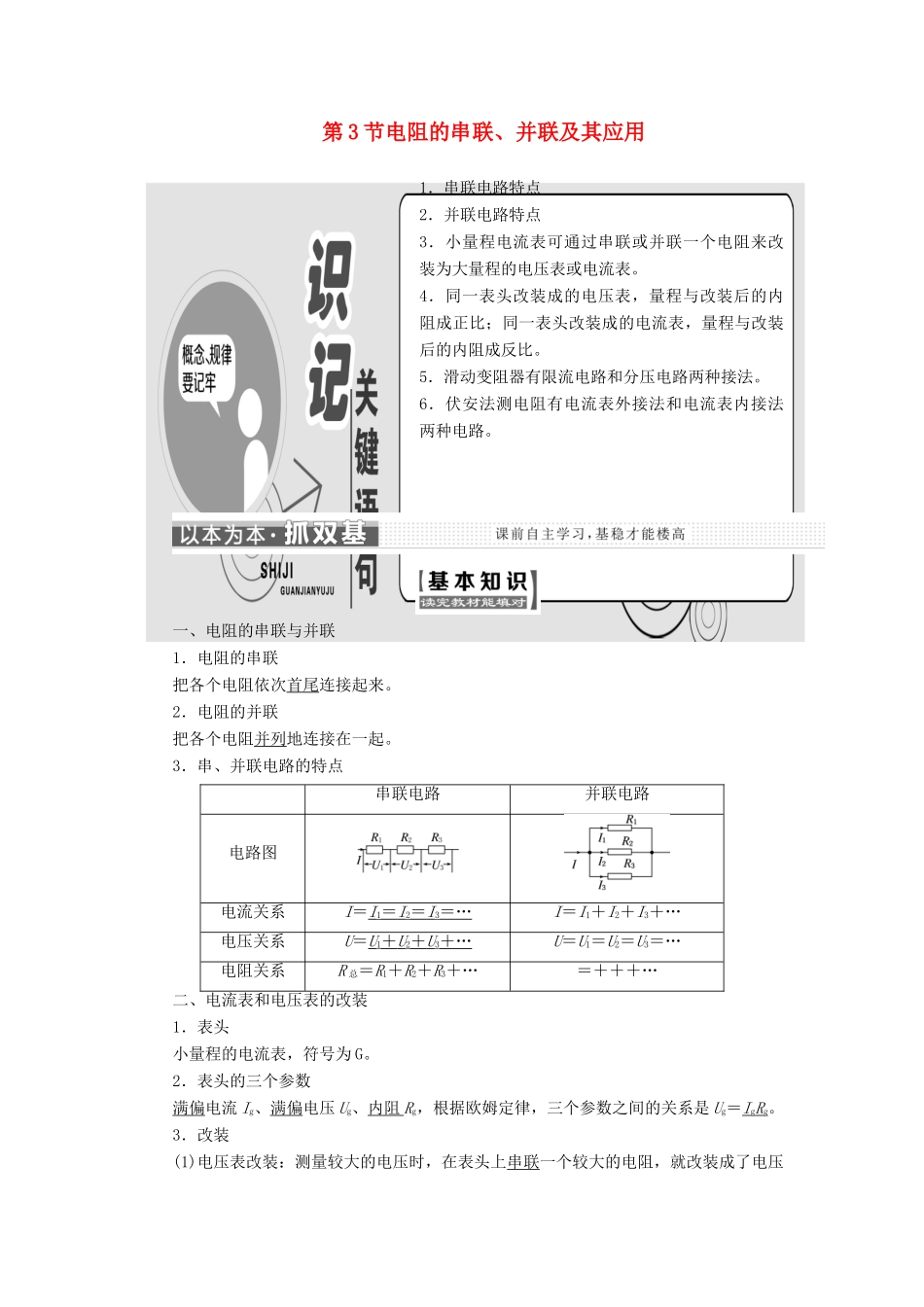

高中物理 第二章 直流电路 第3节 电阻的串联、并联及其应用教学案 教科版选修3-1-教科版高一选修3-1物理教学案_第1页
1/34

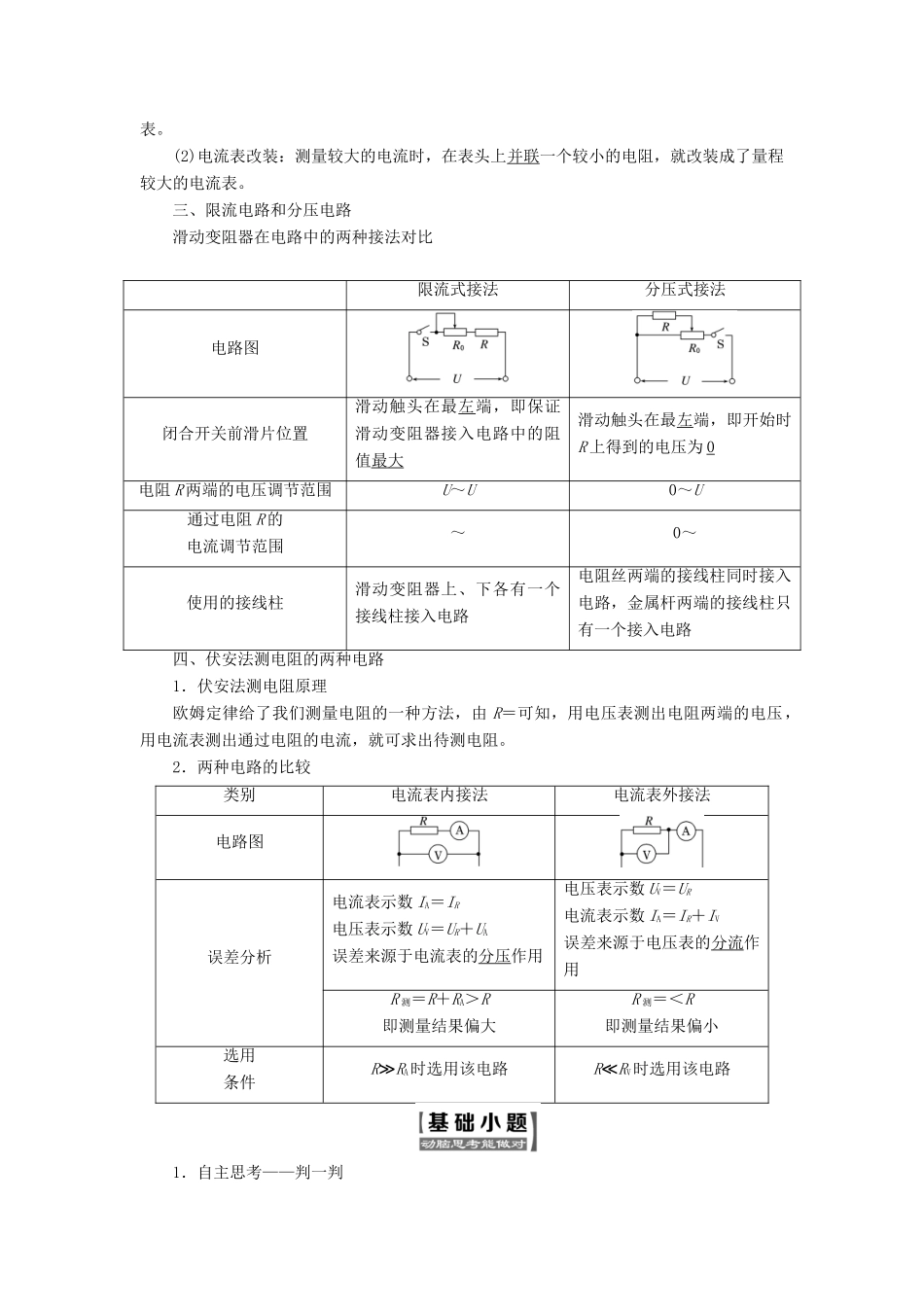

高中物理 第二章 直流电路 第3节 电阻的串联、并联及其应用教学案 教科版选修3-1-教科版高一选修3-1物理教学案_第2页
2/34

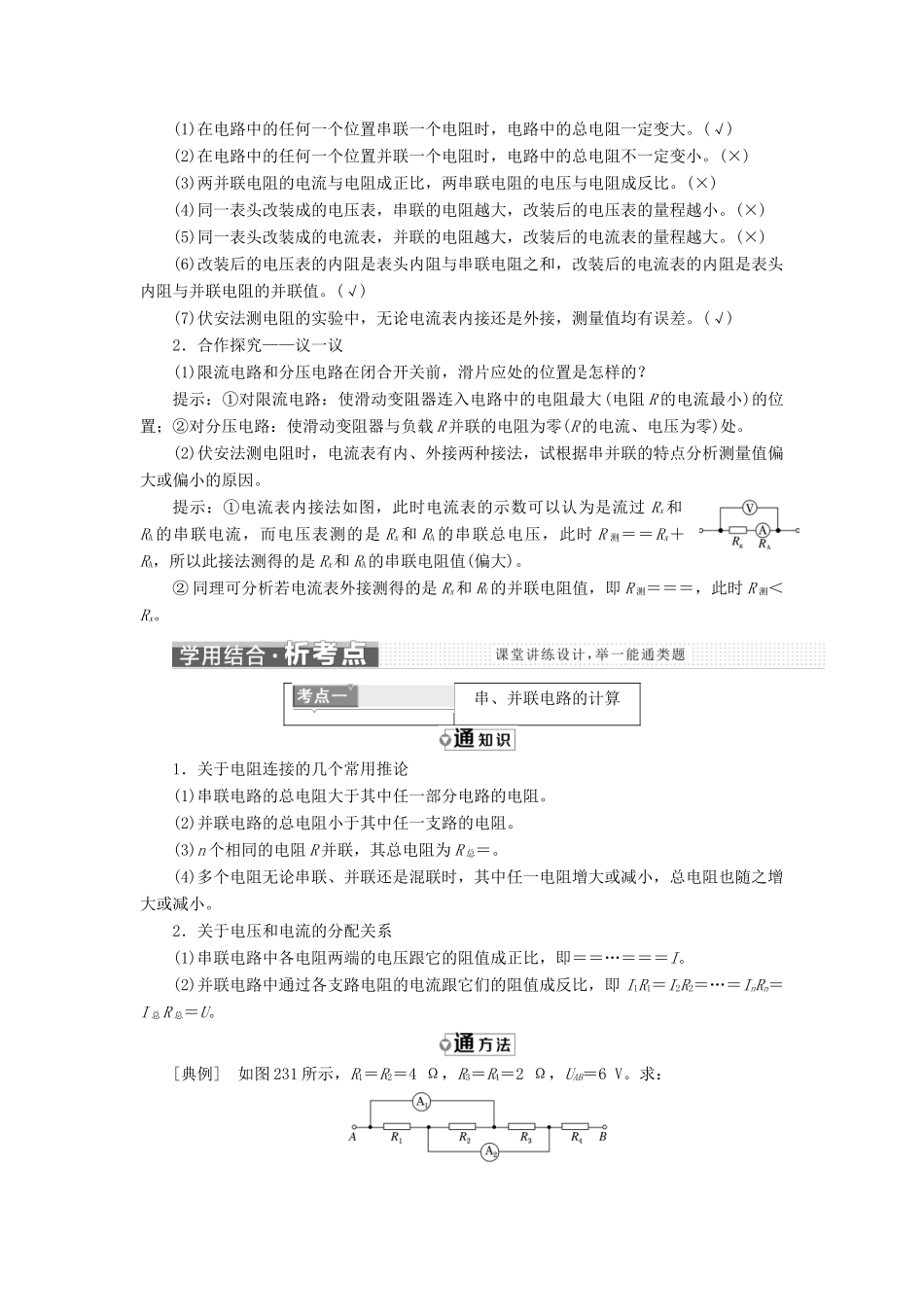

高中物理 第二章 直流电路 第3节 电阻的串联、并联及其应用教学案 教科版选修3-1-教科版高一选修3-1物理教学案_第3页
3/34
第 3 节电阻的串联、并联及其应用1.串联电路特点2.并联电路特点3.小量程电流表可通过串联或并联一个电阻来改装为大量程的电压表或电流表。4.同一表头改装成的电压表,量程与改装后的内阻成正比;同一表头改装成的电流表,量程与改装后的内阻成反比。5.滑动变阻器有限流电路和分压电路两种接法。6.伏安法测电阻有电流表外接法和电流表内接法两种电路。一、电阻的串联与并联1.电阻的串联把各个电阻依次首尾连接起来。2.电阻的并联把各个电阻并列地连接在一起。3.串、并联电路的特点串联电路并联电路电路图电流关系I=I1= I 2= I 3=…I=I1+I2+I3+…电压关系U=U1+ U 2+ U 3+…U=U1=U2=U3=…电阻关系R 总=R1+R2+R3+…=+++…二、电流表和电压表的改装1.表头小量程的电流表,符号为 G。2.表头的三个参数满偏电流 Ig、满偏电压 Ug、内阻 Rg,根据欧姆定律,三个参数之间的关系是 Ug=IgRg。3.改装(1)电压表改装:测量较大的电压时,在表头上串联一个较大的电阻,就改装成了电压表。(2)电流表改装:测量较大的电流时,在表头上并联一个较小的电阻,就改装成了量程较大的电流表。三、限流电路和分压电路滑动变阻器在电路中的两种接法对比限流式接法分压式接法电路图闭合开关前滑片位置滑动触头在最左端,即保证滑动变阻器接入电路中的阻值最大滑动触头在最左端,即开始时R 上得到的电压为 0电阻 R 两端的电压调节范围U~U0~U通过电阻 R 的电流调节范围~0~使用的接线柱滑动变阻器上、下各有一个接线柱接入电路电阻丝两端的接线柱同时接入电路,金属杆两端的接线柱只有一个接入电路四、伏安法测电阻的两种电路1.伏安法测电阻原理欧姆定律给了我们测量电阻的一种方法,由 R=可知,用电压表测出电阻两端的电压,用电流表测出通过电阻的电流,就可求出待测电阻。2.两种电路的比较类别电流表内接法电流表外接法电路图误差分析电流表示数 IA=IR电压表示数 UV=UR+UA误差来源于电流表的分压作用电压表示数 UV=UR电流表示数 IA=IR+IV误差来源于电压表的分流作用R 测=R+RA>R即测量结果偏大R 测=<R即测量结果偏小选用条件R≫RA时选用该电路R≪RV时选用该电路1.自主思考——判一判(1)在电路中的任何一个位置串联一个电阻时,电路中的总电阻一定变大。(√)(2)在电路中的任何一个位置并联一个电阻时,电路中的总电阻不一定变小。(×)(3)两并联电阻的电流与电阻成正比,两串联电阻的电压...
