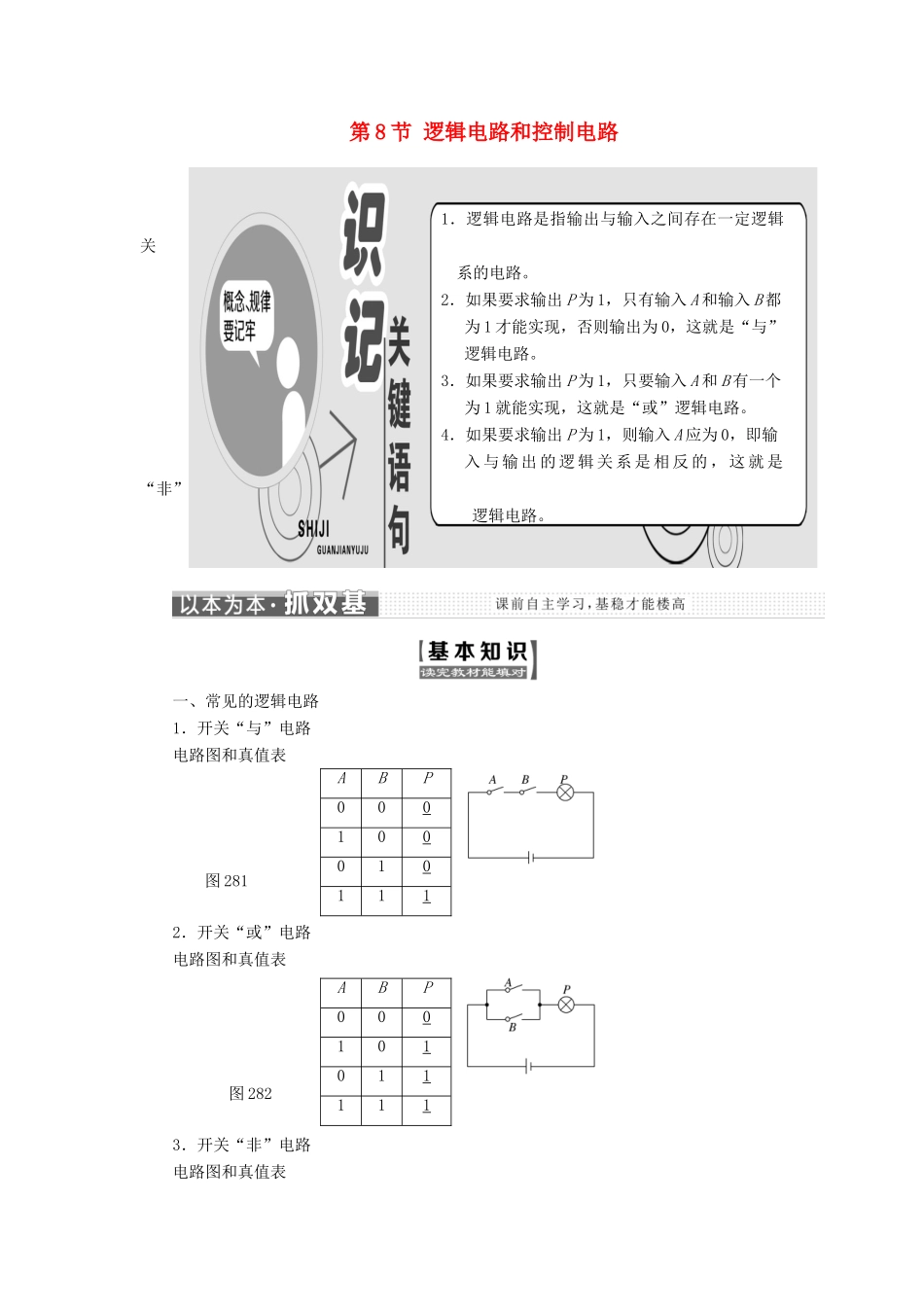

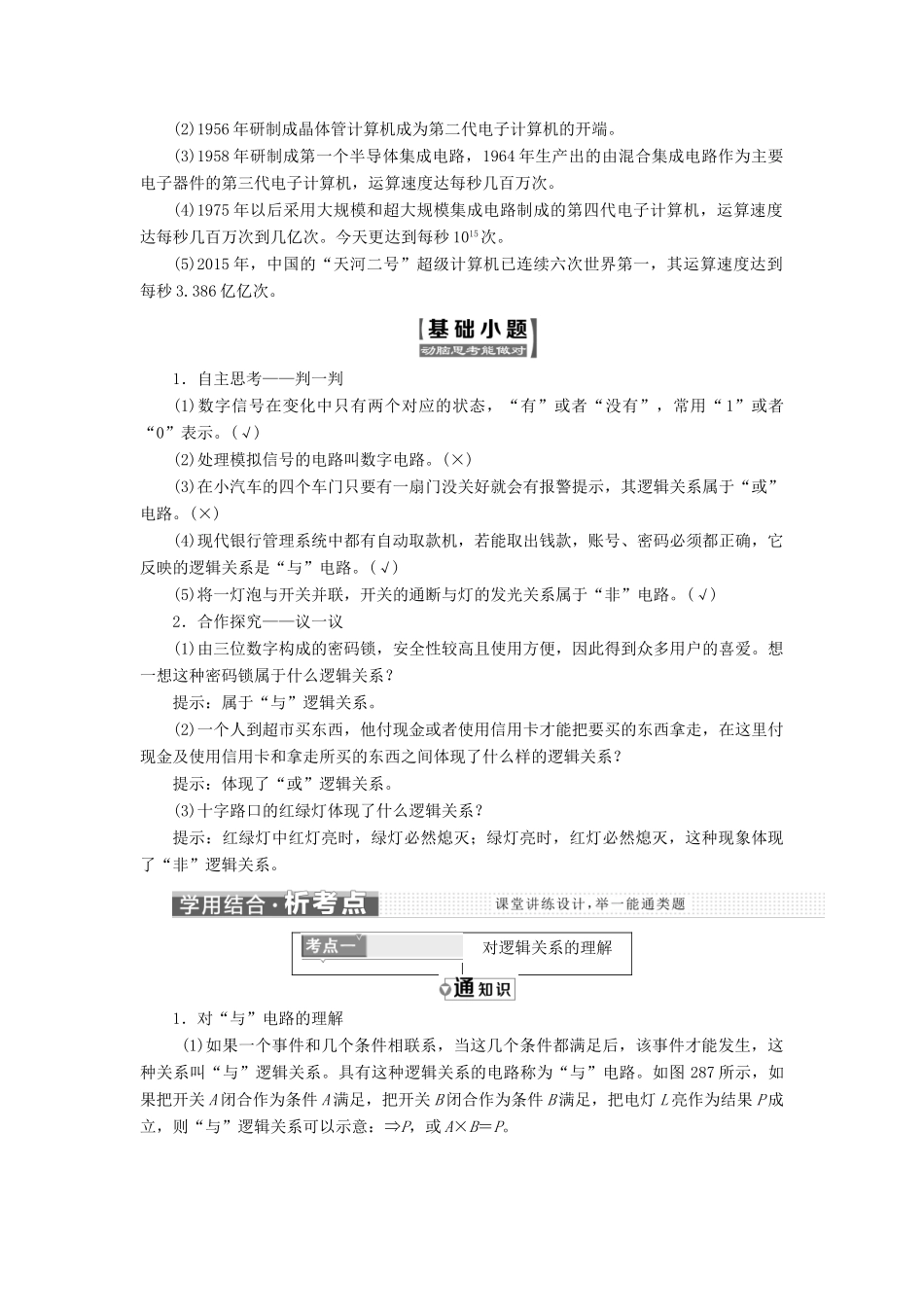

第 8 节 逻辑电路和控制电路1.逻辑电路是指输出与输入之间存在一定逻辑关系的电路。2.如果要求输出 P 为 1,只有输入 A 和输入 B 都为 1 才能实现,否则输出为 0,这就是“与”逻辑电路。3.如果要求输出 P 为 1,只要输入 A 和 B 有一个为 1 就能实现,这就是“或”逻辑电路。4.如果要求输出 P 为 1,则输入 A 应为 0,即输入 与 输 出 的 逻 辑 关 系 是 相 反 的 , 这 就 是“非”逻辑电路。一、常见的逻辑电路1.开关“与”电路电路图和真值表图 281 2.开关“或”电路电路图和真值表图 282 3.开关“非”电路电路图和真值表ABP000100010111ABP000101011111图 283 二、逻辑电路的应用1.几个控制电路实例(1)自动门控制电路要求:有人从门外要进门或从门内要出门时门会自动打开,同时有人从门外和门内走来时,门也会自动打开。电路图和真值表图 284 (2)举重裁判控制器要求:三个裁判 A(主裁判)、B(副裁判)、C(副裁判),只有当主裁判和至少一个副裁判同时按下自己面前的按钮,指示杠铃稳当举起的灯泡 P 才亮。电路图和真值表图 285 (3)楼梯开关电路要求:不论从楼上、楼下均可开、关楼梯灯。电路图图 2862.用二极管实现“与”电路和“或”电路(1)有触点开关的缺点:触点易磨损、金属疲劳以及运动部件的动作速度慢导致可靠性较差。(2)晶体管的优点:没有运动部件、动作速度快,可靠性高。3.集成电路与电子计算机(1)第一台电子计算机诞生于 1946 年,主要由电子管和继电器组成。AP0110ABP000101011111ABCP00001000010000100110110110111111(2)1956 年研制成晶体管计算机成为第二代电子计算机的开端。(3)1958 年研制成第一个半导体集成电路,1964 年生产出的由混合集成电路作为主要电子器件的第三代电子计算机,运算速度达每秒几百万次。(4)1975 年以后采用大规模和超大规模集成电路制成的第四代电子计算机,运算速度达每秒几百万次到几亿次。今天更达到每秒 1015次。(5)2015 年,中国的“天河二号”超级计算机已连续六次世界第一,其运算速度达到每秒 3.386 亿亿次。1.自主思考——判一判(1)数字信号在变化中只有两个对应的状态,“有”或者“没有”,常用“ 1”或者“0”表示。(√)(2)处理模拟信号的电路叫数字电路。(×)(3)在小汽车的四个车门只要有一扇门没关好就会有报警提示,其逻辑关系属于“或”电路。(×)(4)现代银行管理系统中都有自动取款机,若能取出钱款...
