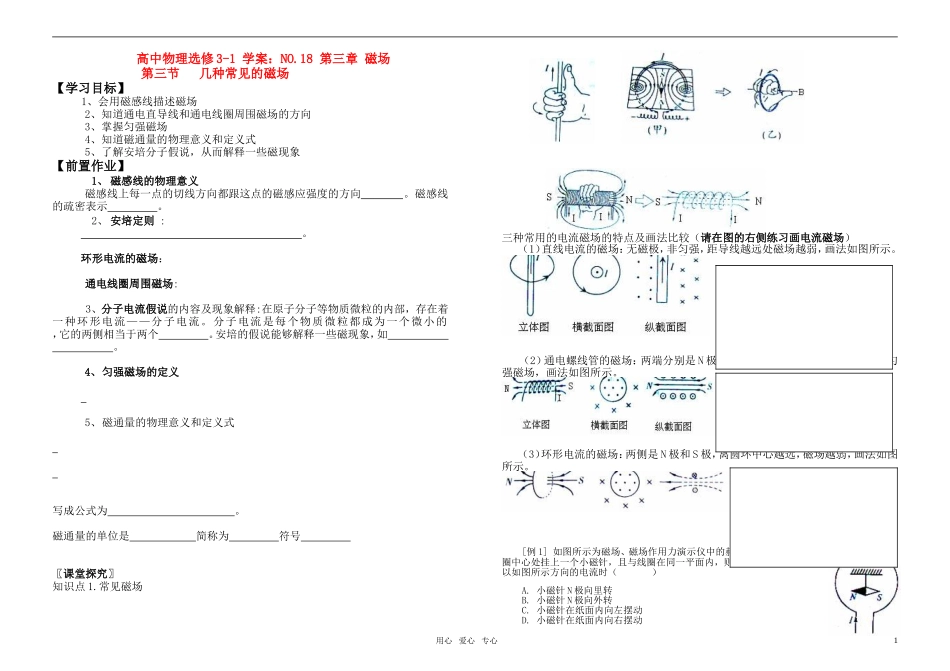

高中物理选修 3-1 学案：NO
18 第三章 磁场第三节 几种常见的磁场【学习目标】 1、会用磁感线描述磁场2、知道通电直导线和通电线圈周围磁场的方向3、掌握匀强磁场4、知道磁通量的物理意义和定义式5、了解安培分子假说，从而解释一些磁现象【前置作业】1、 磁感线的物理意义磁感线上每一点的切线方向都跟这点的磁感应强度的方向
磁感线的疏密表示
2、 安培定则 :
环形电流的磁场： 通电线圈周围磁场: 3、分子电流假说的内容及现象解释:在原子分子等物质微粒的内部，存在着一种环形电流——分子电流
分子电流是每个物质微粒都成为一个微小的 ，它的两侧相当于两个
安培的假说能够解释一些磁现象，如
4、匀强磁场的定义 5、磁通量的物理意义和定义式 写成公式为
磁通量的单位是 简称为 符号 〖课堂探究〗知识点 1
常见磁场 三种常用的电流磁场的特点及画法比较（请在图的右侧练习画电流磁场）（1）直线电流的磁场：无磁极，非匀强，距导线越远处磁场越弱，画法如图所示
（2）通电螺线管的磁场：两端分别是 N 极和 S 极，管内是匀强磁场，管外为非匀强磁场，画法如图所示
（3）环形电流的磁场：两侧是 N 极和 S 极，离圆环中心越远，磁场越弱，画法如图所示
[例 1] 如图所示为磁场、磁场作用力演示仪中的赫姆霍兹线圈，当在线圈中心处挂上一个小磁针，且与线圈在同一平面内，则当赫姆霍兹线圈中通以如图所示方向的电流时（ ）A
小磁针 N 极向里转B
小磁针 N 极向外转C
小磁针在纸面内向左摆动D
小磁针在纸面内向右摆动用心 爱心 专心1[总结]应用安培定则判断环形电流的磁场；小磁针的 N 极指示磁场方向
[变式训练] 如图所示，一束带电粒子沿水平方向沿虚线飞过磁针上方，并与磁针方向平行，能使磁针 N 极转向读者，那么这束带电粒子可能是（ ）A
向右飞的正离子 B
向左飞的负离子C
