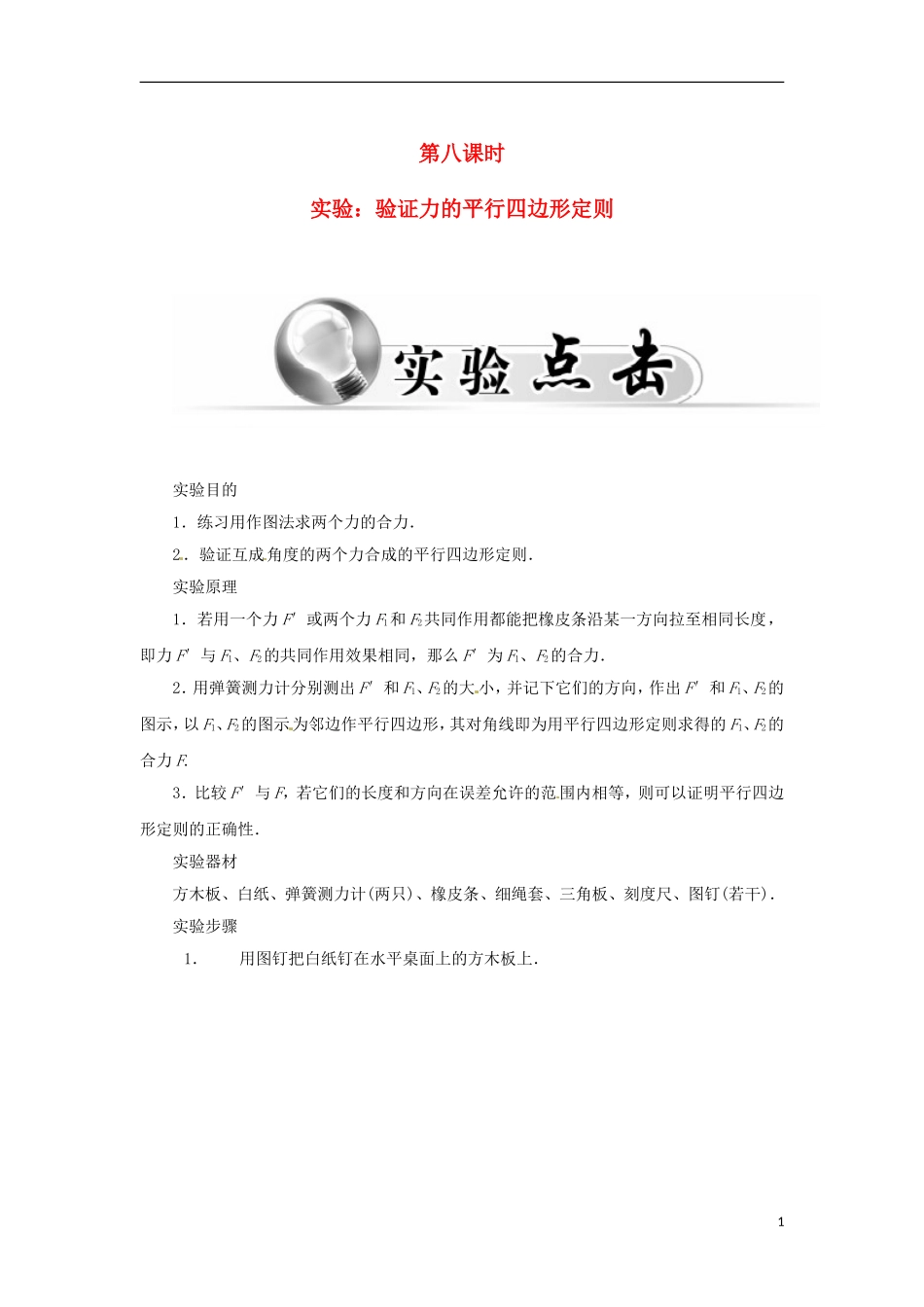

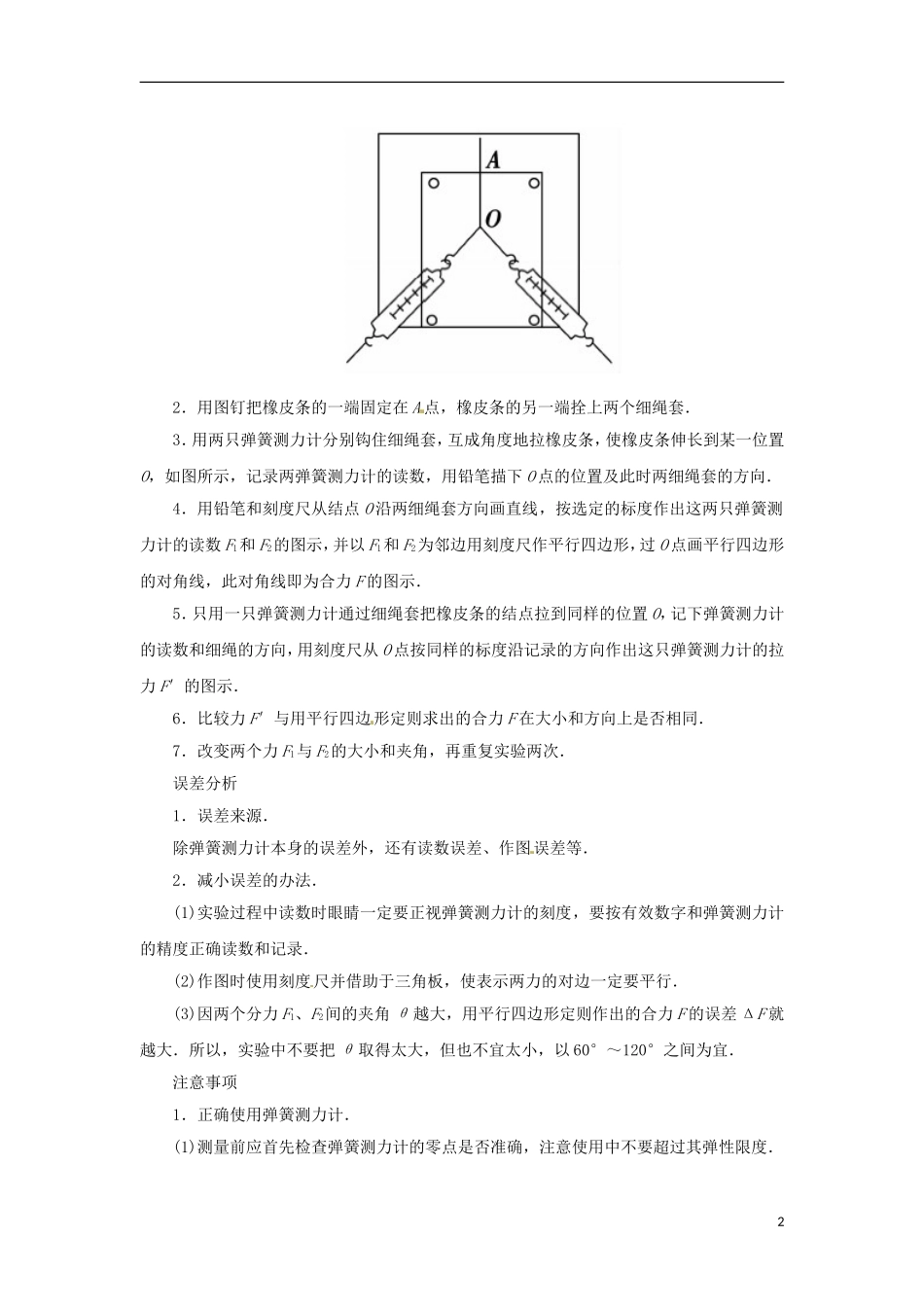

第八课时实验：验证力的平行四边形定则实验目的1．练习用作图法求两个力的合力．2．验证互成角度的两个力合成的平行四边形定则．实验原理1．若用一个力 F′或两个力 F1和 F2共同作用都能把橡皮条沿某一方向拉至相同长度，即力 F′与 F1、F2的共同作用效果相同，那么 F′为 F1、F2的合力．2．用弹簧测力计分别测出 F′和 F1、F2的大 小，并记下它们的方向，作出 F′和 F1、F2的图示，以 F1、F2的图示为邻边作平行四边形，其对角线即为用平行四边形定则求得的 F1、F2的合力 F.3．比较 F′与 F，若它们的长度和方向在误差允许的范围内相等，则可以证明平行四边形定则的正确性．实验器材方木板、白纸、弹簧测力计(两只)、橡皮条、细绳套、三角板、刻度尺、图钉(若干)．实验步骤1．用图钉把白纸钉在水平桌面上的方木板上．12．用图钉把橡皮条的一端固定在 A 点，橡皮条的另一端拴上两个细绳套．3．用两只弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使橡皮条伸长到某一位置O，如图所示，记录两弹簧测力计的读数，用铅笔描下 O 点的位置及此时两细绳套的方向．4．用铅笔和刻度尺从结点 O 沿两细绳套方向画直线，按选定的标度作出这两只弹簧测力计的读数 F1和 F2的图示，并以 F1和 F2为邻边用刻度尺作平行四边形，过 O 点画平行四边形的对角线，此对角线即为合力 F 的图示．5．只用一只弹簧测力计通过细绳套把橡皮条的结点拉到同样的位置 O，记下弹簧测力计的读数和细绳的方向，用刻度尺从 O 点按同样的标度沿记录的方向作出这只弹簧测力计的拉力 F′的图示．6．比较力 F′与用平行四边形定则求出的合力 F 在大小和方向上是否相同．7．改变两个力 F1与 F2的大小和夹角，再重复实验两次．误差分析1．误差来源．除弹簧测力计本身的误差外，还有读数误差、作图误差等．2．减小误差的办法．(1)实验过程中读数时眼睛一定要正视弹簧测力计的刻度，要按有效数字和弹簧测力计的精度正确读数和记录．(2)作图时使用刻度尺并借助于三角板，使表示两力的对边一定要平行．(3)因两个分力 F1、F2间的夹角 θ 越大，用平行四边形定则作出的合力 F 的误差 ΔF 就越大．所以，实验中不要把 θ 取得太大，但也不宜太小，以 60°～120°之间为宜．注意事项1．正确使用弹簧测力计．(1)测量前应首先检查弹簧测力计的零点是否准确，注意使用中不要超过其弹性限度．2(2)实验时，弹簧测力计必须保持与 木板平行，且拉力应沿...
