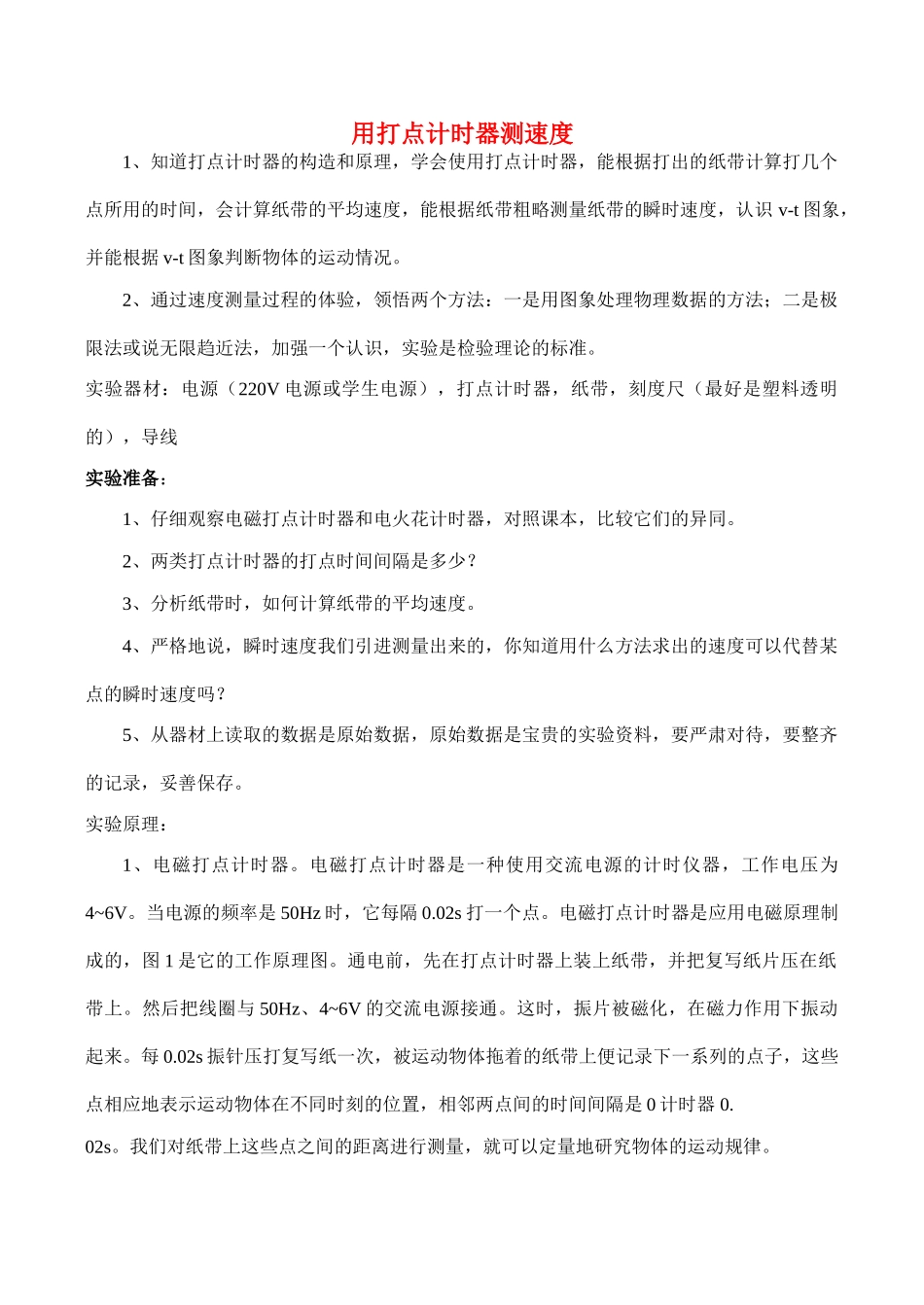

用打点计时器测速度1、知道打点计时器的构造和原理,学会使用打点计时器,能根据打出的纸带计算打几个点所用的时间,会计算纸带的平均速度,能根据纸带粗略测量纸带的瞬时速度,认识 v-t 图象,并能根据 v-t 图象判断物体的运动情况。2、通过速度测量过程的体验,领悟两个方法:一是用图象处理物理数据的方法;二是极限法或说无限趋近法,加强一个认识,实验是检验理论的标准。实验器材:电源(220V 电源或学生电源),打点计时器,纸带,刻度尺(最好是塑料透明的),导线实验准备:1、仔细观察电磁打点计时器和电火花计时器,对照课本,比较它们的异同。2、两类打点计时器的打点时间间隔是多少?3、分析纸带时,如何计算纸带的平均速度。4、严格地说,瞬时速度我们引进测量出来的,你知道用什么方法求出的速度可以代替某点的瞬时速度吗?5、从器材上读取的数据是原始数据,原始数据是宝贵的实验资料,要严肃对待,要整齐的记录,妥善保存。实验原理:1、电磁打点计时器。电磁打点计时器是一种使用交流电源的计时仪器,工作电压为4~6V。当电源的频率是 50Hz 时,它每隔 0.02s 打一个点。电磁打点计时器是应用电磁原理制成的,图 1 是它的工作原理图。通电前,先在打点计时器上装上纸带,并把复写纸片压在纸带上。然后把线圈与 50Hz、4~6V 的交流电源接通。这时,振片被磁化,在磁力作用下振动起来。每 0.02s 振针压打复写纸一次,被运动物体拖着的纸带上便记录下一系列的点子,这些点相应地表示运动物体在不同时刻的位置,相邻两点间的时间间隔是 0 计时器 0.02s。我们对纸带上这些点之间的距离进行测量,就可以定量地研究物体的运动规律。 2、电火花计时器。电火花计时器是利用火花放电在纸带上打出小孔而显示出点迹的计时器,它的构造如图 2 所示。使用时,墨粉纸盘套在纸盘轴上,并夹在两条白纸之间。当接通用 220V 交流电源,按下脉冲输出开头时,计时器发出的脉冲电流经接正极的放电针、墨粉纸盘到接到负极的纸盘火花放电,于是在运动的纸带 1 上打出一列点迹。当电源频率是 50Hz时,它也是每隔 0.02 s 打一次点。 这种计时器工作时,纸带运动时受到的阻力小,实验误差小。 上面介绍的两种计时器打点的时间间隔都是 T=0.02s,因此,打在纸带上的点,记录了纸带运动的时间。如果把纸带跟运动物体连接在一起,纸带上的点子就相应地表示出运动物体在不同时刻的位置。研究纸带上的点子之间的间隔,就可以了解运...
