电气事故的类型VIP专享

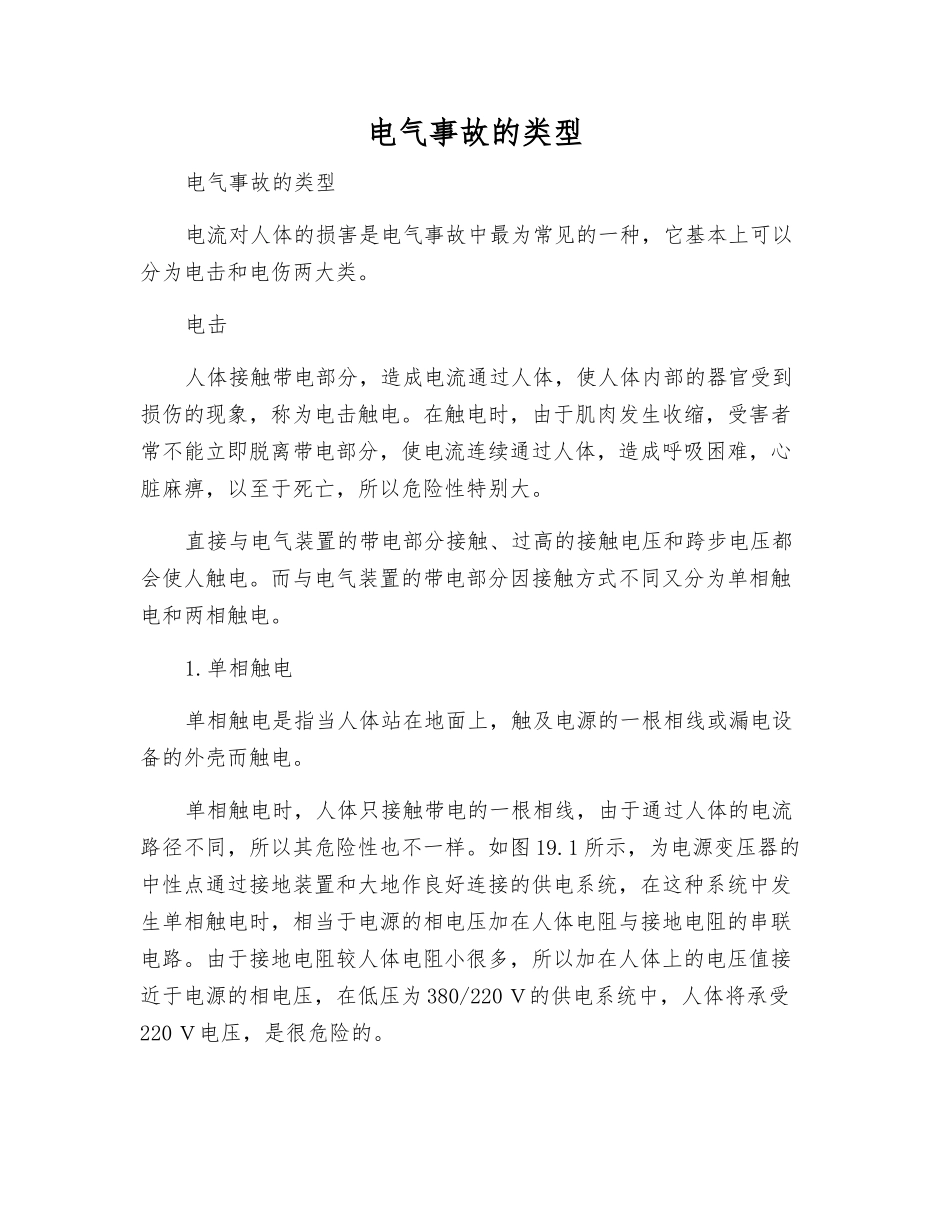

电气事故的类型电气事故的类型电流对人体的损害是电气事故中最为常见的一种，它基本上可以分为电击和电伤两大类。电击人体接触带电部分，造成电流通过人体，使人体内部的器官受到损伤的现象，称为电击触电。在触电时，由于肌肉发生收缩，受害者常不能立即脱离带电部分，使电流连续通过人体，造成呼吸困难，心脏麻痹，以至于死亡，所以危险性特别大。直接与电气装置的带电部分接触、过高的接触电压和跨步电压都会使人触电。而与电气装置的带电部分因接触方式不同又分为单相触电和两相触电。1.单相触电单相触电是指当人体站在地面上，触及电源的一根相线或漏电设备的外壳而触电。单相触电时，人体只接触带电的一根相线，由于通过人体的电流路径不同，所以其危险性也不一样。如图 19.1 所示，为电源变压器的中性点通过接地装置和大地作良好连接的供电系统，在这种系统中发生单相触电时，相当于电源的相电压加在人体电阻与接地电阻的串联电路。由于接地电阻较人体电阻小很多，所以加在人体上的电压值接近于电源的相电压，在低压为 380/220 Ｖ的供电系统中，人体将承受220 Ｖ电压，是很危险的。图 19.2 所示为电源变压器的中性点不接地的供电系统的单相触电，这种单相触电时，电流通过人体、大地和输电线间的分布电容构成回路。显然这时假如人体和大地绝缘良好，流经人体的电流就会很小，触电对人体的损害就会大大减轻。实际上，中性点不接地的供电系统仅局限在游泳池和矿井等处应用，所以单相触电发生在中性点接地的供电系统中最多。2.两相触电当人体的两处，如两手、或手和脚，同时触及电源的两根相线发生触电的现象，称为两相触电。在两相触电时，虽然人体与地有良好的绝缘，但因人同时和两根相线接触，人体处于电源线电压下，在电压为 380/220 Ｖ的供电系统中，人体受 380 Ｖ电压的作用，并且电流大部分通过心脏，因此是最危险的，如图 19.3 所示。3.接触电压和跨步电压过高的接触电压和跨步电压也会使人触电。当电力系统和设备的接地装置中有电流时，此电流经埋设在土壤中的接地体向周围土壤中流散，使接地体附近的地表随意两点之间都可能出现电压。假如以大地为零电位，即接地体以外１５～２０ m 处可以认为是零电位，则接地体附近地面各点的电位分布如图 19.4 所示。人站在发生接地短路的设备旁边，人体触及接地装置的引出线或触及与引出线连接的电气设备外壳时，则作用于人的手与脚之间就是图中的电压 UJ，称为接触电压。人在...
