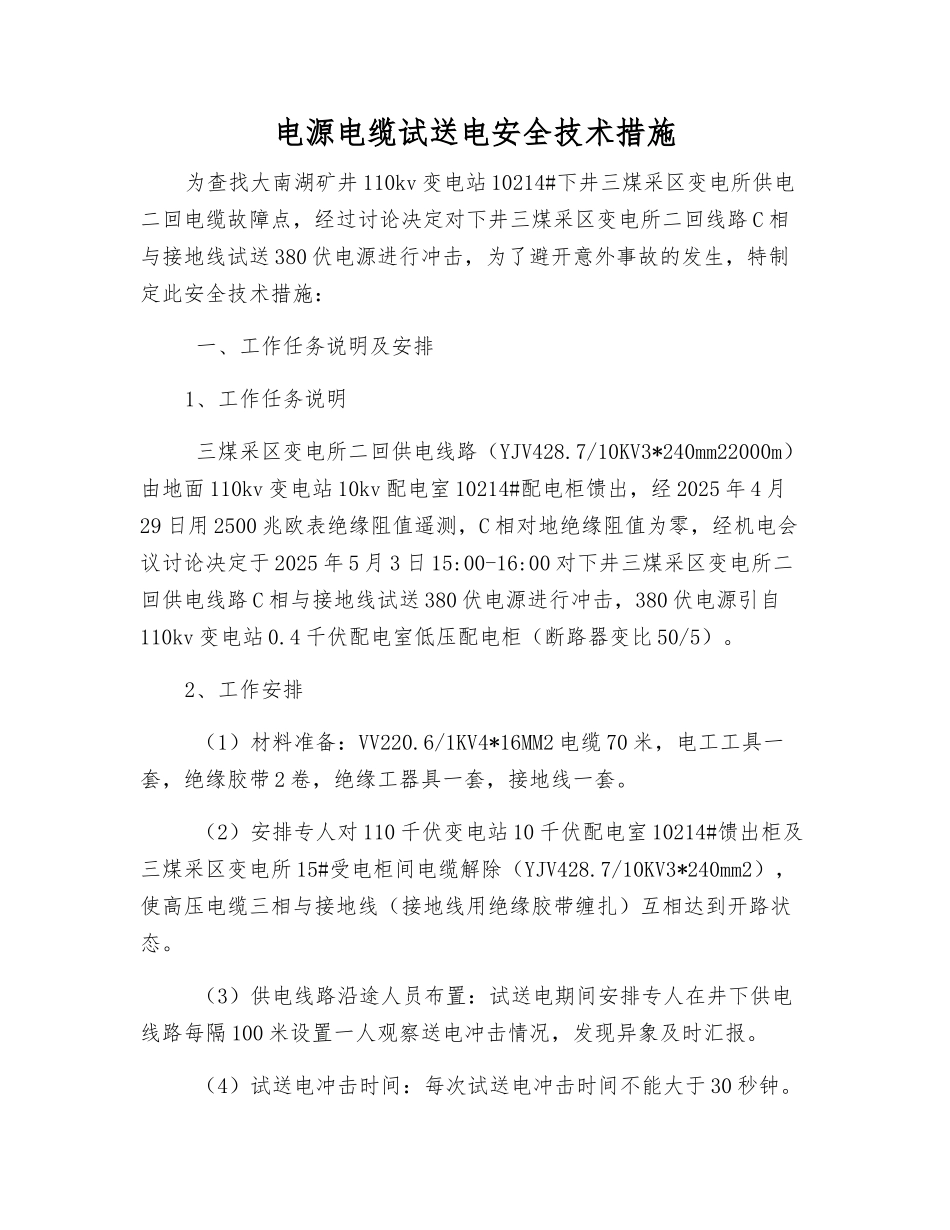

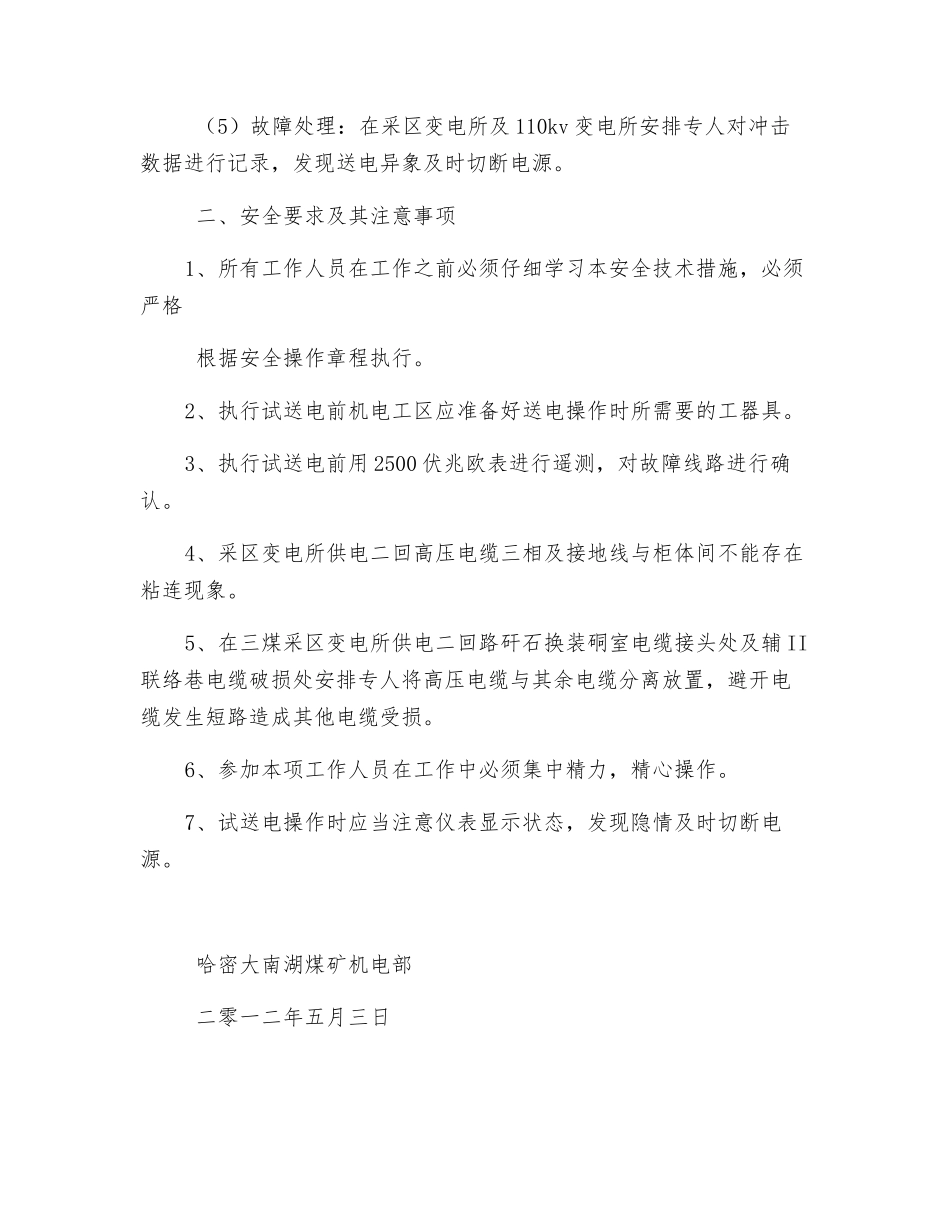

电源电缆试送电安全技术措施为查找大南湖矿井 110kv 变电站 10214#下井三煤采区变电所供电二回电缆故障点，经过讨论决定对下井三煤采区变电所二回线路 C 相与接地线试送 380 伏电源进行冲击，为了避开意外事故的发生，特制定此安全技术措施： 一、工作任务说明及安排1、工作任务说明 三煤采区变电所二回供电线路（YJV428.7/10KV3*240mm22000m）由地面 110kv 变电站 10kv 配电室 10214#配电柜馈出，经 2025 年 4 月29 日用 2500 兆欧表绝缘阻值遥测，C 相对地绝缘阻值为零，经机电会议讨论决定于 2025 年 5 月 3 日 15:00-16:00 对下井三煤采区变电所二回供电线路 C 相与接地线试送 380 伏电源进行冲击，380 伏电源引自110kv 变电站 0.4 千伏配电室低压配电柜（断路器变比 50/5）。2、工作安排 （1）材料准备：VV220.6/1KV4*16MM2 电缆 70 米，电工工具一套，绝缘胶带 2 卷，绝缘工器具一套，接地线一套。 （2）安排专人对 110 千伏变电站 10 千伏配电室 10214#馈出柜及三煤采区变电所 15#受电柜间电缆解除（YJV428.7/10KV3*240mm2），使高压电缆三相与接地线（接地线用绝缘胶带缠扎）互相达到开路状态。 （3）供电线路沿途人员布置：试送电期间安排专人在井下供电线路每隔 100 米设置一人观察送电冲击情况，发现异象及时汇报。 （4）试送电冲击时间：每次试送电冲击时间不能大于 30 秒钟。 （5）故障处理：在采区变电所及 110kv 变电所安排专人对冲击数据进行记录，发现送电异象及时切断电源。 二、安全要求及其注意事项1、所有工作人员在工作之前必须仔细学习本安全技术措施，必须严格 根据安全操作章程执行。2、执行试送电前机电工区应准备好送电操作时所需要的工器具。3、执行试送电前用 2500 伏兆欧表进行遥测，对故障线路进行确认。4、采区变电所供电二回高压电缆三相及接地线与柜体间不能存在粘连现象。5、在三煤采区变电所供电二回路矸石换装硐室电缆接头处及辅 II联络巷电缆破损处安排专人将高压电缆与其余电缆分离放置，避开电缆发生短路造成其他电缆受损。6、参加本项工作人员在工作中必须集中精力，精心操作。7、试送电操作时应当注意仪表显示状态，发现隐情及时切断电源。 哈密大南湖煤矿机电部 二零一二年五月三日
