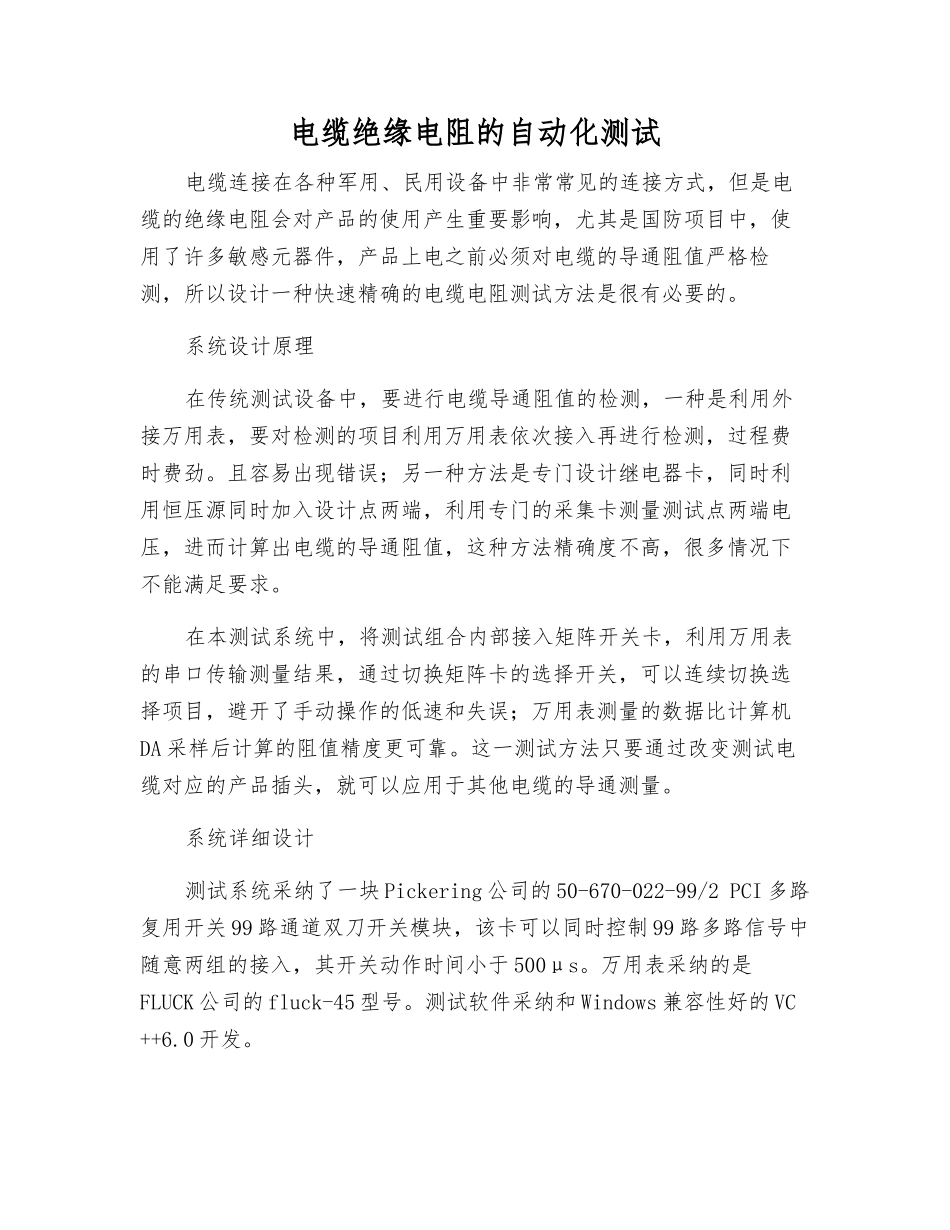

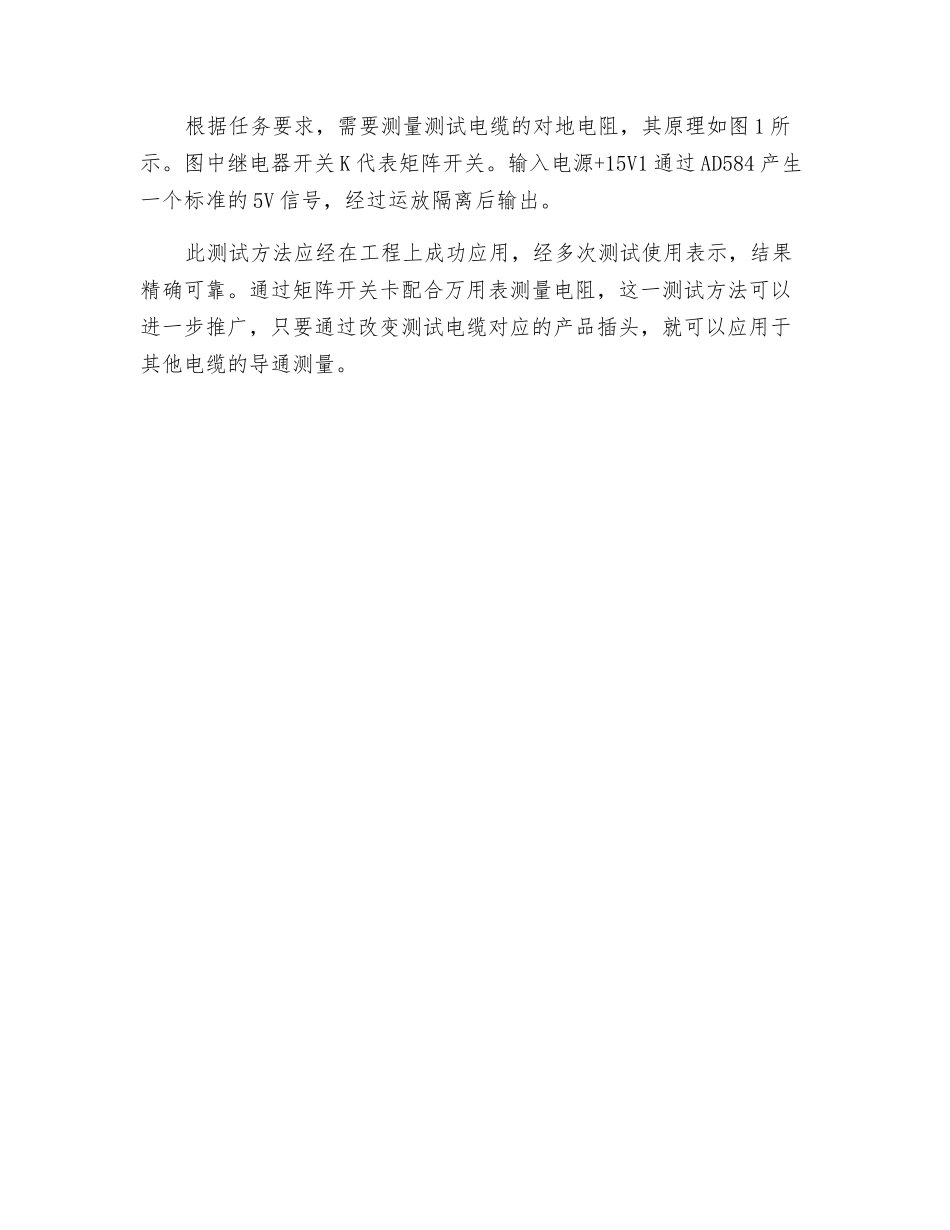

电缆绝缘电阻的自动化测试电缆连接在各种军用、民用设备中非常常见的连接方式，但是电缆的绝缘电阻会对产品的使用产生重要影响，尤其是国防项目中，使用了许多敏感元器件，产品上电之前必须对电缆的导通阻值严格检测，所以设计一种快速精确的电缆电阻测试方法是很有必要的。系统设计原理在传统测试设备中，要进行电缆导通阻值的检测，一种是利用外接万用表，要对检测的项目利用万用表依次接入再进行检测，过程费时费劲。且容易出现错误；另一种方法是专门设计继电器卡，同时利用恒压源同时加入设计点两端，利用专门的采集卡测量测试点两端电压，进而计算出电缆的导通阻值，这种方法精确度不高，很多情况下不能满足要求。在本测试系统中，将测试组合内部接入矩阵开关卡，利用万用表的串口传输测量结果，通过切换矩阵卡的选择开关，可以连续切换选择项目，避开了手动操作的低速和失误；万用表测量的数据比计算机DA 采样后计算的阻值精度更可靠。这一测试方法只要通过改变测试电缆对应的产品插头，就可以应用于其他电缆的导通测量。系统详细设计测试系统采纳了一块 Pickering 公司的 50-670-022-99/2 PCI 多路复用开关 99 路通道双刀开关模块，该卡可以同时控制 99 路多路信号中随意两组的接入，其开关动作时间小于 500μs。万用表采纳的是FLUCK 公司的 fluck-45 型号。测试软件采纳和 Windows 兼容性好的 VC ++6.0 开发。根据任务要求，需要测量测试电缆的对地电阻，其原理如图 1 所示。图中继电器开关 K 代表矩阵开关。输入电源+15V1 通过 AD584 产生一个标准的 5V 信号，经过运放隔离后输出。此测试方法应经在工程上成功应用，经多次测试使用表示，结果精确可靠。通过矩阵开关卡配合万用表测量电阻，这一测试方法可以进一步推广，只要通过改变测试电缆对应的产品插头，就可以应用于其他电缆的导通测量。
