电解电容漏电流测试仪操作规程

电解电容漏电流测试仪操作规程_第1页
1/2
电解电容漏电流测试仪操作规程_第2页
2/2

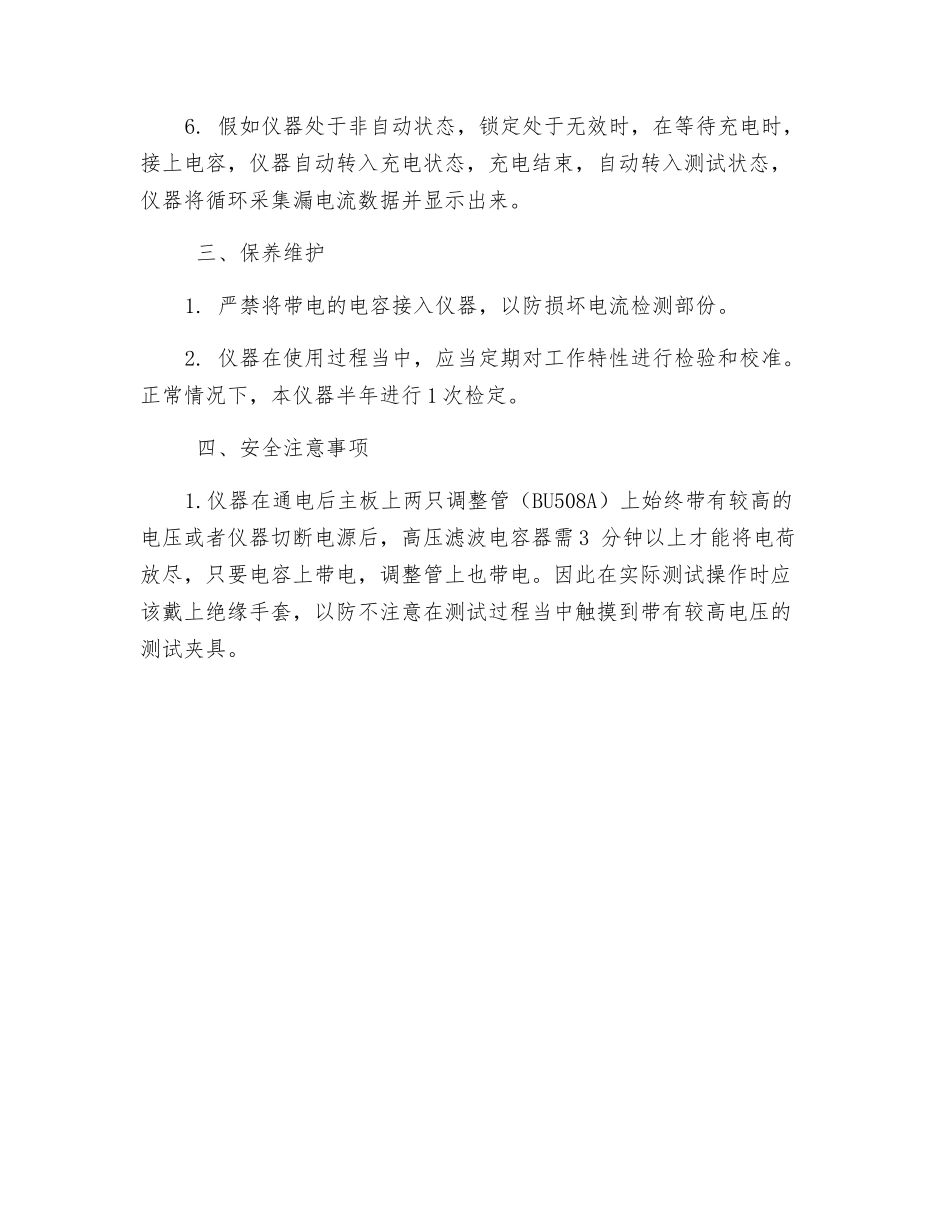

电解电容漏电流测试仪操作章程一、测试前注意事项 在接通电源线前应关掉电源开关,并将调压旋钮逆时针方向调至最低端。假如 220V 电源的地线接地性能不良,应将仪器前面板的接地柱妥善接地。 二、操作步骤1.接通电源,调节测试电压。通过电压调节旋钮将电压调至所需电压。2.选择合适的漏电流值,根据产品的要求,通过电流预置的 BCD 拨盘将漏电流设定值输入仪器,仪器将自动选择合适的量程。3.选择充放电时间,根据电容量大小将充电时间放电时间置于适当的值上,通过二位 BCD 拨盘设置。4.开机后充电状态灯闪耀,是等待充电的标志,当仪器选择自动测试状态(即自动开关左边的状态灯被点亮)此时接上电容(注意电容极性不可接反),仪器将自动转入充 电状态。充电结束后,自动转入测试状态。显示第一次的漏电流采样数据,仪器自动设置锁定有效,2 秒钟后自动转入放电状态,放电定时结束后,仪器自动转入等待充电状态。自动测试一个循环结束。5.假如仪器处于非自动状态,锁定处于有效状态。在等待充电时,接上电容,仪器自动转入充电状态,充电结束,自动转入测试状态,其显示的是测试状态第一次采样的漏电 流数据,并一直处于测试状态。6. 假如仪器处于非自动状态,锁定处于无效时,在等待充电时,接上电容,仪器自动转入充电状态,充电结束,自动转入测试状态,仪器将循环采集漏电流数据并显示出来。 三、保养维护1. 严禁将带电的电容接入仪器,以防损坏电流检测部份。2. 仪器在使用过程当中,应当定期对工作特性进行检验和校准。正常情况下,本仪器半年进行 1 次检定。 四、安全注意事项1.仪器在通电后主板上两只调整管(BU508A)上始终带有较高的电压或者仪器切断电源后,高压滤波电容器需 3 分钟以上才能将电荷放尽,只要电容上带电,调整管上也带电。因此在实际测试操作时应该戴上绝缘手套,以防不注意在测试过程当中触摸到带有较高电压的测试夹具。
