矿井通风设备选型设计

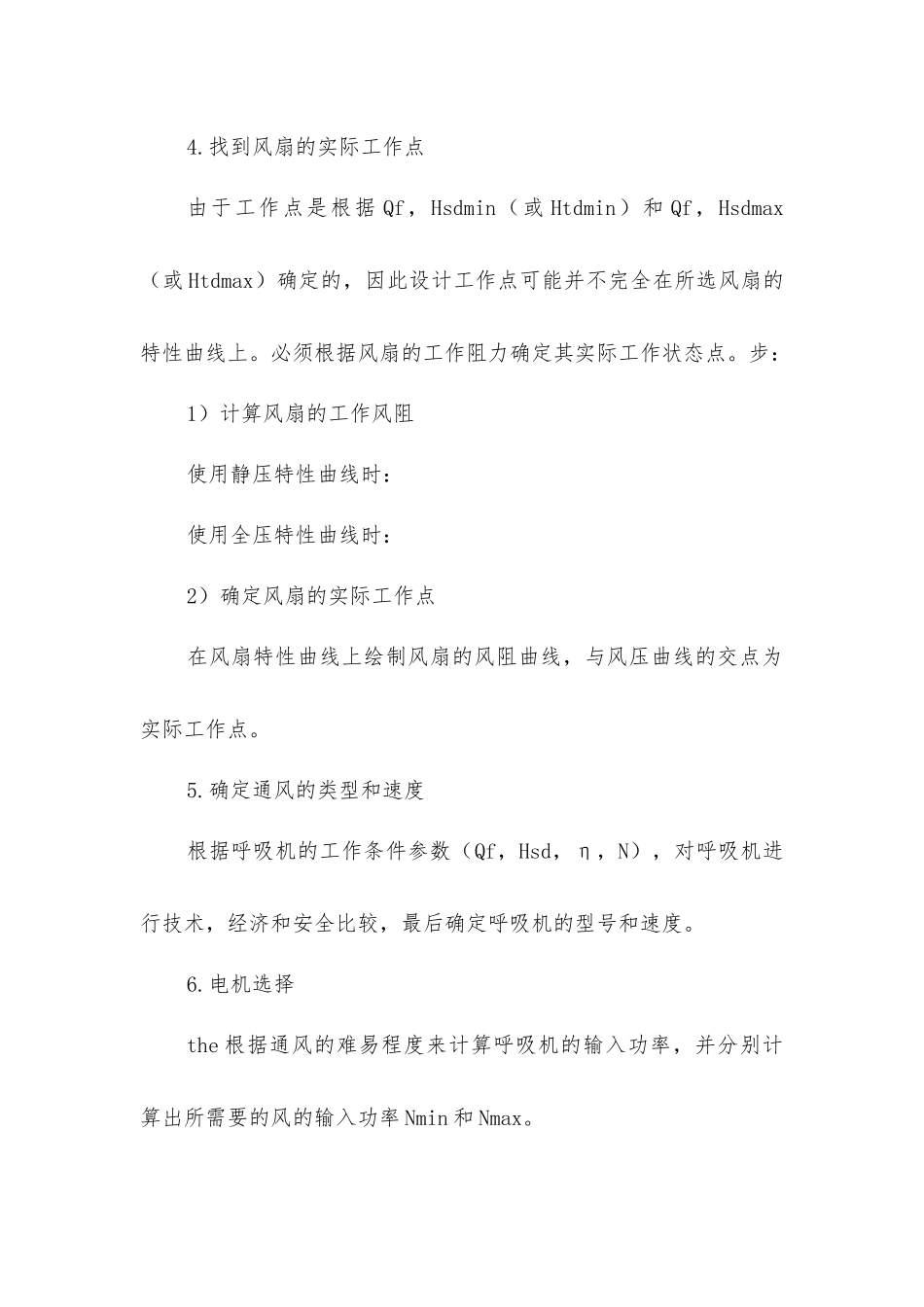

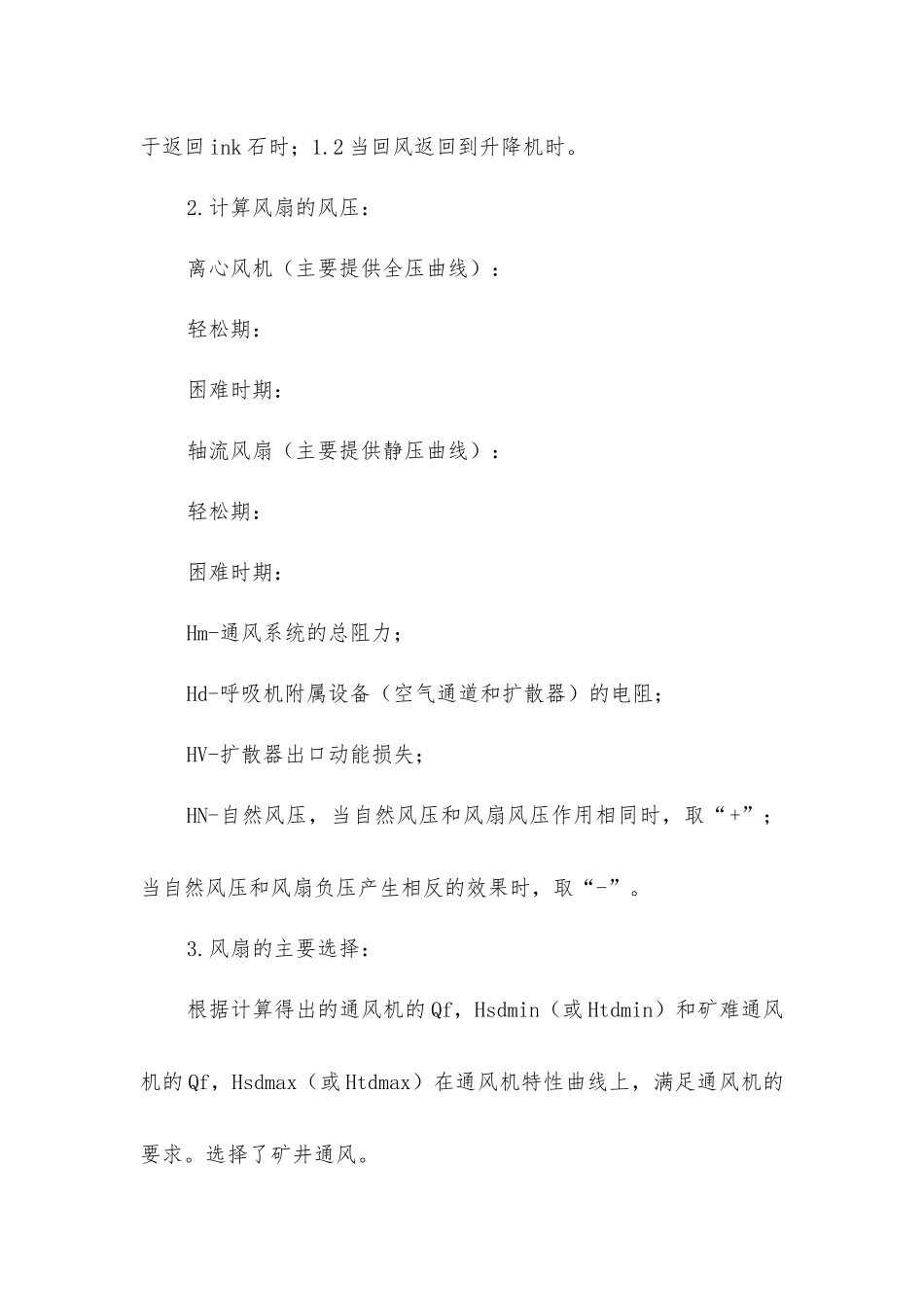

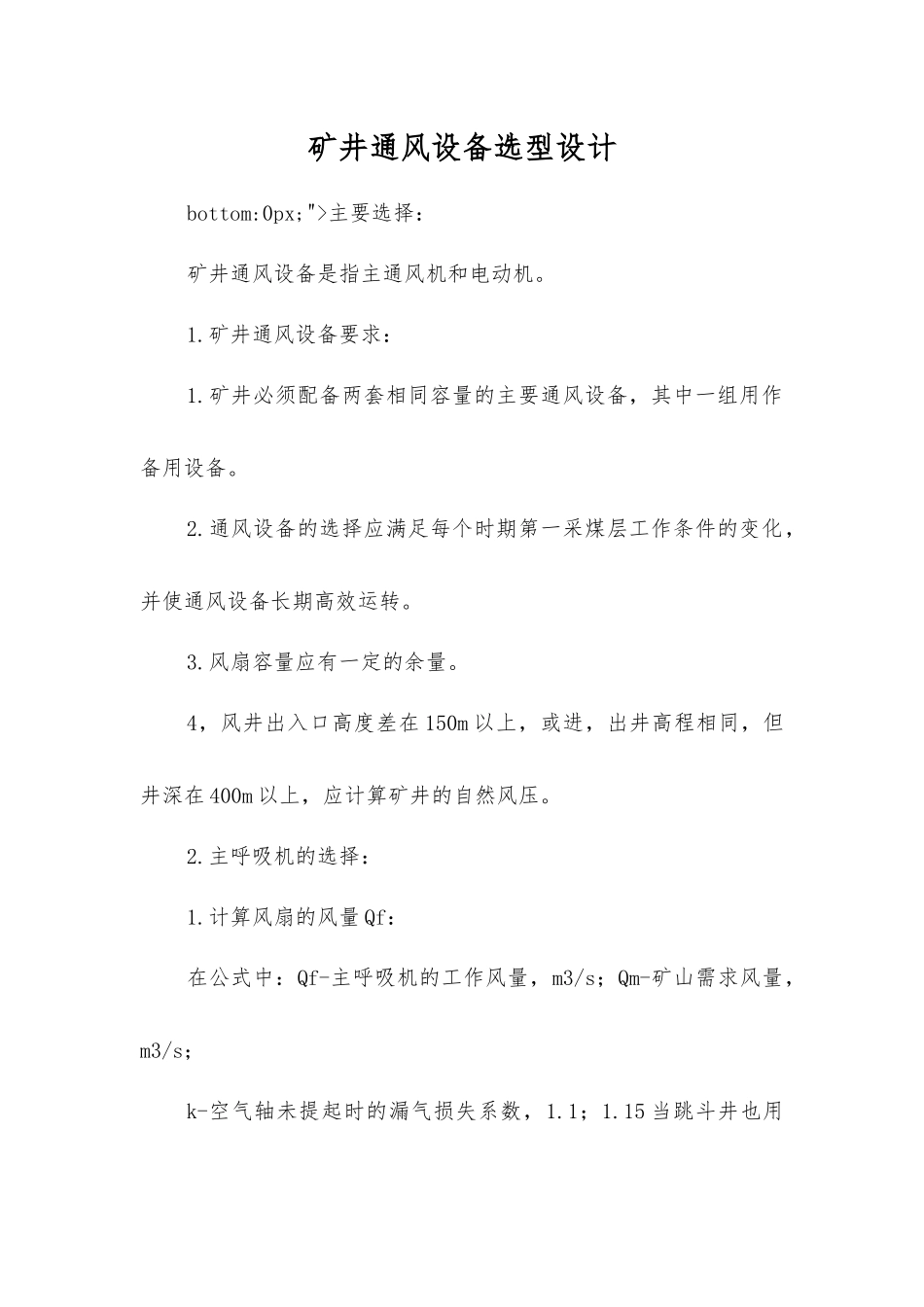

矿井通风设备选型设计bottom:0px;">主要选择：矿井通风设备是指主通风机和电动机。1.矿井通风设备要求：1.矿井必须配备两套相同容量的主要通风设备，其中一组用作备用设备。2.通风设备的选择应满足每个时期第一采煤层工作条件的变化，并使通风设备长期高效运转。3.风扇容量应有一定的余量。4，风井出入口高度差在 150m 以上，或进，出井高程相同，但井深在 400m 以上，应计算矿井的自然风压。2.主呼吸机的选择：1.计算风扇的风量 Qf：在公式中：Qf-主呼吸机的工作风量，m3/s；Qm-矿山需求风量，m3/s；k-空气轴未提起时的漏气损失系数，1.1；1.15 当跳斗井也用于返回 ink 石时；1.2 当回风返回到升降机时。2.计算风扇的风压：离心风机（主要提供全压曲线）：轻松期：困难时期：轴流风扇（主要提供静压曲线）：轻松期：困难时期：Hm-通风系统的总阻力；Hd-呼吸机附属设备（空气通道和扩散器）的电阻；HV-扩散器出口动能损失；HN-自然风压，当自然风压和风扇风压作用相同时，取“+”；当自然风压和风扇负压产生相反的效果时，取“-”。3.风扇的主要选择：根据计算得出的通风机的 Qf，Hsdmin（或 Htdmin）和矿难通风机的 Qf，Hsdmax（或 Htdmax）在通风机特性曲线上，满足通风机的要求。选择了矿井通风。4.找到风扇的实际工作点由于工作点是根据 Qf，Hsdmin（或 Htdmin）和 Qf，Hsdmax（或 Htdmax）确定的，因此设计工作点可能并不完全在所选风扇的特性曲线上。必须根据风扇的工作阻力确定其实际工作状态点。步：1）计算风扇的工作风阻使用静压特性曲线时：使用全压特性曲线时：2）确定风扇的实际工作点在风扇特性曲线上绘制风扇的风阻曲线，与风压曲线的交点为实际工作点。5.确定通风的类型和速度根据呼吸机的工作条件参数（Qf，Hsd，η，N），对呼吸机进行技术，经济和安全比较，最后确定呼吸机的型号和速度。6.电机选择the 根据通风的难易程度来计算呼吸机的输入功率，并分别计算出所需要的风的输入功率 Nmin 和 Nmax。要么of 电机数量和类型当 Nmin≥0.6Nmax 时，可以选择电动机，电动机功率为：当 Nmin＜0.6Nmax 时，选择两台电机，其功率为：早期：之后，根据选择电动机的公式进行计算。ηe：电动机效率，ηtr：传动效率。
