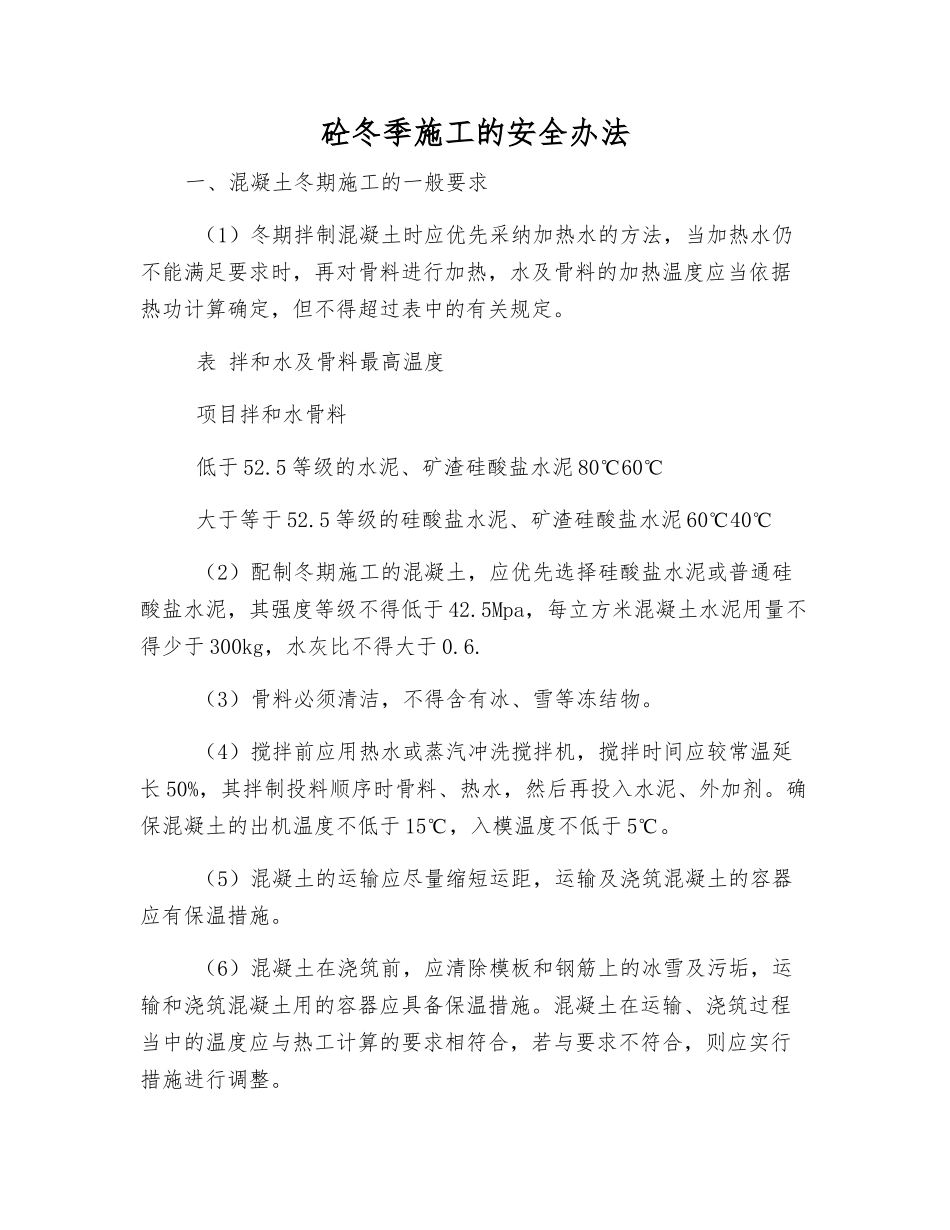

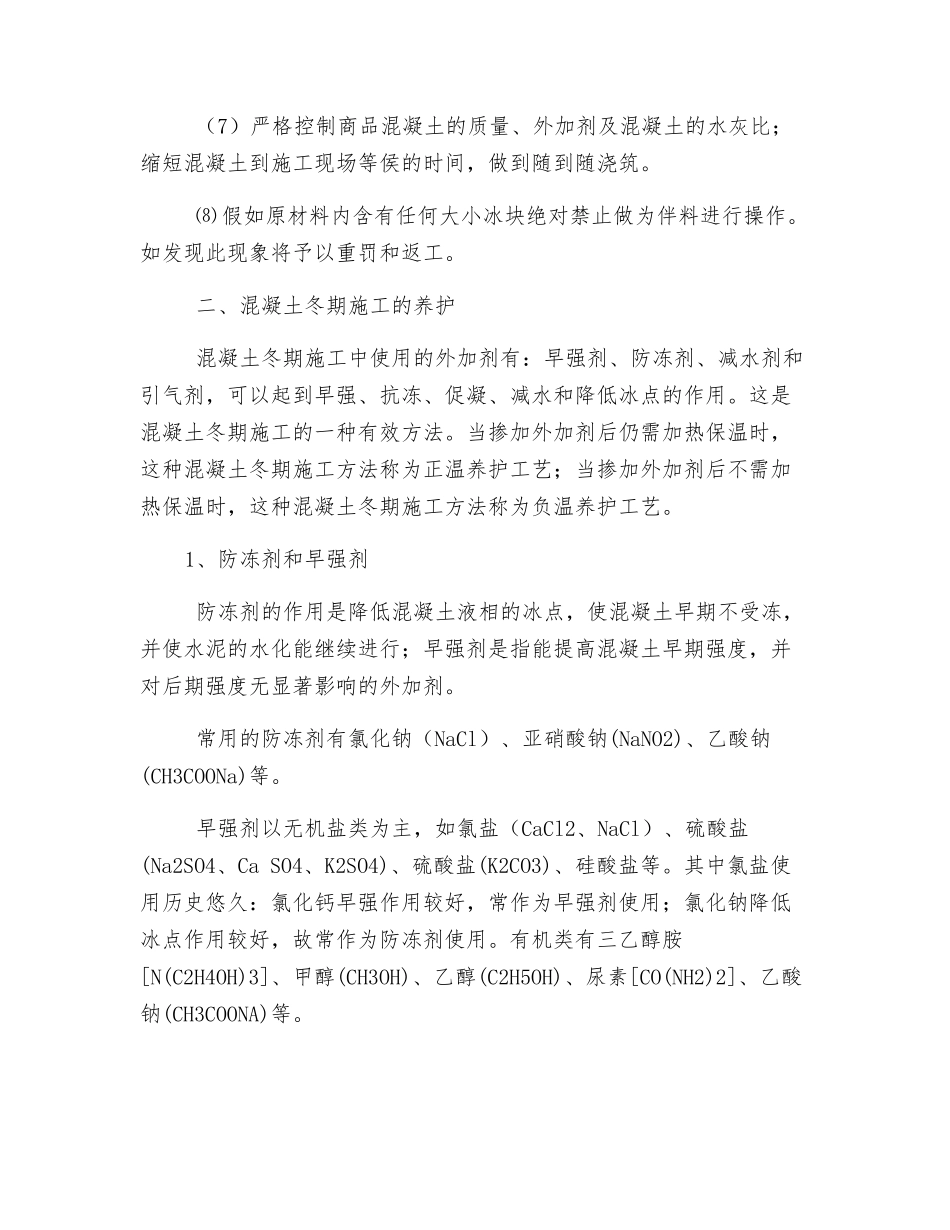

砼冬季施工的安全办法一、混凝土冬期施工的一般要求 （1）冬期拌制混凝土时应优先采纳加热水的方法，当加热水仍不能满足要求时，再对骨料进行加热，水及骨料的加热温度应当依据热功计算确定，但不得超过表中的有关规定。 表 拌和水及骨料最高温度 项目拌和水骨料 低于 52.5 等级的水泥、矿渣硅酸盐水泥 80℃60℃ 大于等于 52.5 等级的硅酸盐水泥、矿渣硅酸盐水泥 60℃40℃ （2）配制冬期施工的混凝土，应优先选择硅酸盐水泥或普通硅酸盐水泥，其强度等级不得低于 42.5Mpa，每立方米混凝土水泥用量不得少于 300kg，水灰比不得大于 0.6. （3）骨料必须清洁，不得含有冰、雪等冻结物。 （4）搅拌前应用热水或蒸汽冲洗搅拌机，搅拌时间应较常温延长 50%，其拌制投料顺序时骨料、热水，然后再投入水泥、外加剂。确保混凝土的出机温度不低于 15℃，入模温度不低于 5℃。 （5）混凝土的运输应尽量缩短运距，运输及浇筑混凝土的容器应有保温措施。 （6）混凝土在浇筑前，应清除模板和钢筋上的冰雪及污垢，运输和浇筑混凝土用的容器应具备保温措施。混凝土在运输、浇筑过程当中的温度应与热工计算的要求相符合，若与要求不符合，则应实行措施进行调整。 （7）严格控制商品混凝土的质量、外加剂及混凝土的水灰比；缩短混凝土到施工现场等侯的时间，做到随到随浇筑。 ⑻ 假如原材料内含有任何大小冰块绝对禁止做为伴料进行操作。如发现此现象将予以重罚和返工。 二、混凝土冬期施工的养护 混凝土冬期施工中使用的外加剂有：早强剂、防冻剂、减水剂和引气剂，可以起到早强、抗冻、促凝、减水和降低冰点的作用。这是混凝土冬期施工的一种有效方法。当掺加外加剂后仍需加热保温时，这种混凝土冬期施工方法称为正温养护工艺；当掺加外加剂后不需加热保温时，这种混凝土冬期施工方法称为负温养护工艺。1、防冻剂和早强剂 防冻剂的作用是降低混凝土液相的冰点，使混凝土早期不受冻，并使水泥的水化能继续进行；早强剂是指能提高混凝土早期强度，并对后期强度无显著影响的外加剂。 常用的防冻剂有氯化钠（NaCl）、亚硝酸钠(NaNO2)、乙酸钠(CH3COONa)等。 早强剂以无机盐类为主，如氯盐（CaCl2、NaCl）、硫酸盐(Na2SO4、Ca SO4、K2SO4)、硫酸盐(K2CO3)、硅酸盐等。其中氯盐使用历史悠久：氯化钙早强作用较好，常作为早强剂使用；氯化钠降低冰点作用较好，故常作为防冻剂使用。有机类有三乙醇胺[N(C2H4OH)3]、甲醇(CH3OH)、乙醇(C2H5OH...
