硫磺锚固安全技术交底VIP专享

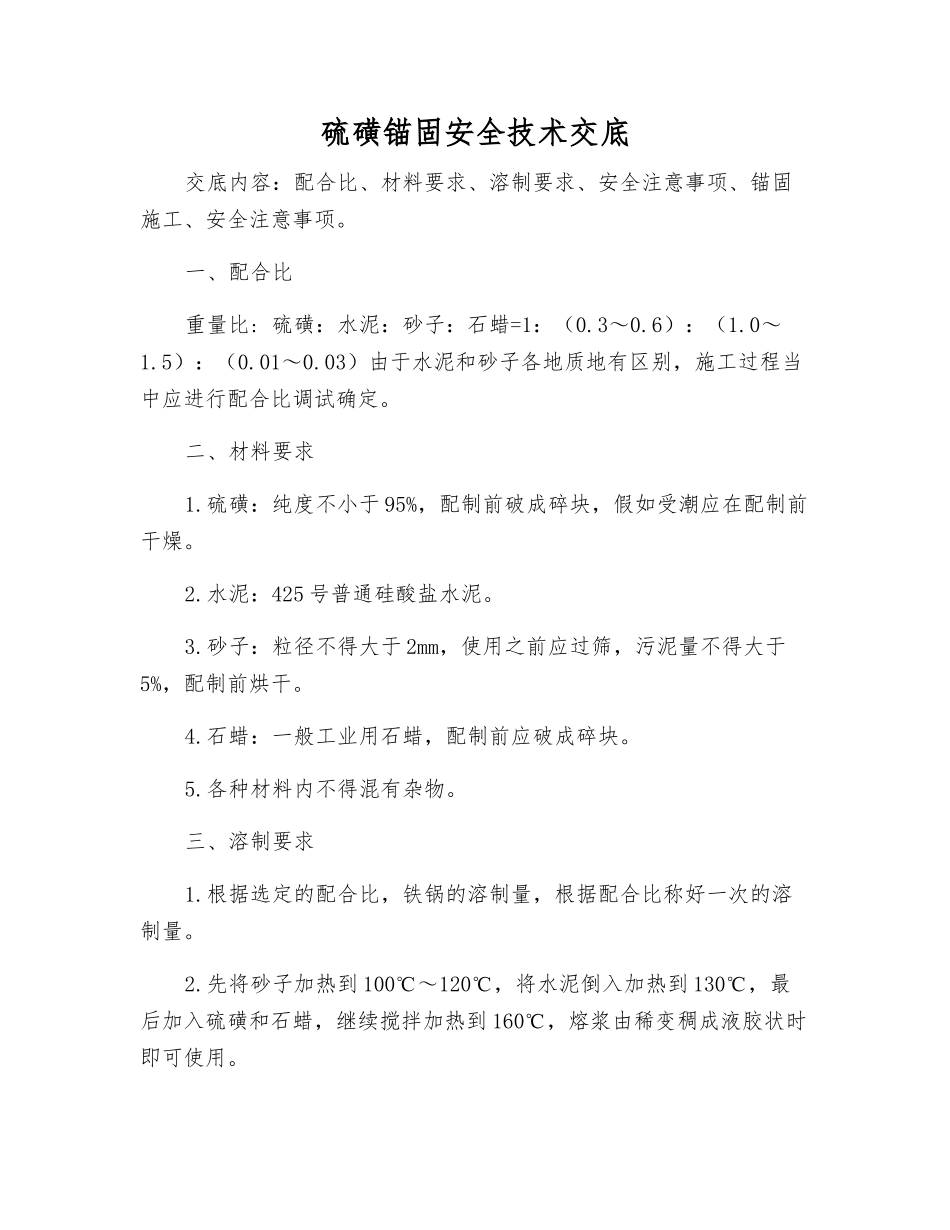

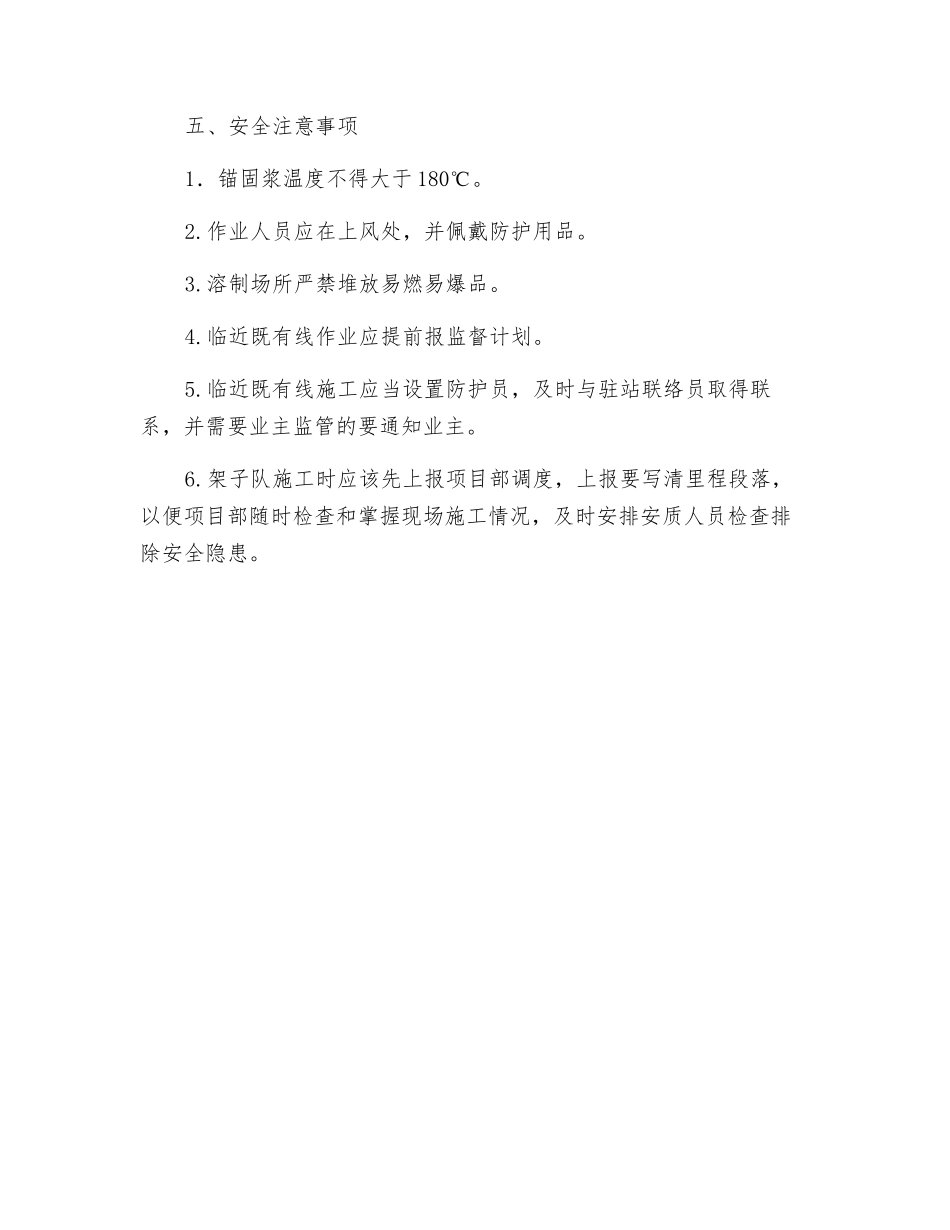

硫磺锚固安全技术交底交底内容：配合比、材料要求、溶制要求、安全注意事项、锚固施工、安全注意事项。一、配合比重量比: 硫磺：水泥：砂子：石蜡=1：（0.3～0.6）：（1.0～1.5）：（0.01～0.03）由于水泥和砂子各地质地有区别，施工过程当中应进行配合比调试确定。二、材料要求1.硫磺：纯度不小于 95%，配制前破成碎块，假如受潮应在配制前干燥。2.水泥：425 号普通硅酸盐水泥。3.砂子：粒径不得大于 2mm，使用之前应过筛，污泥量不得大于5%，配制前烘干。4.石蜡：一般工业用石蜡，配制前应破成碎块。5.各种材料内不得混有杂物。三、溶制要求1.根据选定的配合比，铁锅的溶制量，根据配合比称好一次的溶制量。2.先将砂子加热到 100℃～120℃，将水泥倒入加热到 130℃，最后加入硫磺和石蜡，继续搅拌加热到 160℃，熔浆由稀变稠成液胶状时即可使用。3.火力要把控好，火候不得过猛，溶制过程当中要不断搅动。4.施工场地锚固可用两个铁锅轮流溶制，溶制地点与锚固作业距离不易过远。四、锚固施工1．施工场地施工一般采纳正锚施工方法，其施工流程：散枕→堵孔→熔浆→灌浆→安锚固架→插钉→修理钉孔面。2.锚固前，将砼枕预留孔内杂物清理洁净，螺旋道钉上的附着物也应清理洁净并干燥，锚固温度应保证在 0℃以上。3.预留孔底部应封堵严实，以防漏浆，锚固浆由枕面倒入后，应当立即将螺旋道钉左右旋转缓慢垂直插入定位，灌浆时预留孔不易过满，以免浆液益处过多，造成二次熔浆浪费。4.浆液倒入预留孔时温度不得低于 130℃，并应防止离析，一次灌注完成，最好能加工合适剂量的勺子一次灌注完成。5.锚固浆面应与承轨槽面平齐，溢出的应在凝固后铲平整齐，并回收余料。6.锚固好的螺旋道钉应垂直于承轨槽面，歪斜不得大于 2°。7.螺旋道钉轴线应与预留孔轴线重合，偏差不得大于 2mm。8.道钉圆台底应高出承轨槽面 0-2mm，螺旋道钉的抗拔力不得小于60KN。9.检验：每公里做 1 组试验（1 组 3 个），若发现不合格，应加做2 组，仍不合检查配合比，并将本批锚固枕返工。若合格采纳抗拔仪每2Km 抽检 10 个道钉。五、安全注意事项1．锚固浆温度不得大于 180℃。2.作业人员应在上风处，并佩戴防护用品。3.溶制场所严禁堆放易燃易爆品。4.临近既有线作业应提前报监督计划。5.临近既有线施工应当设置防护员，及时与驻站联络员取得联系，并需要业主监管的要通知业主。6.架子队施工时应该先上报项目部调度，上报要写清里程段落，以便项目部随时检查和掌握现场施工情况，及时安排安质人员检查排除安全隐患。
