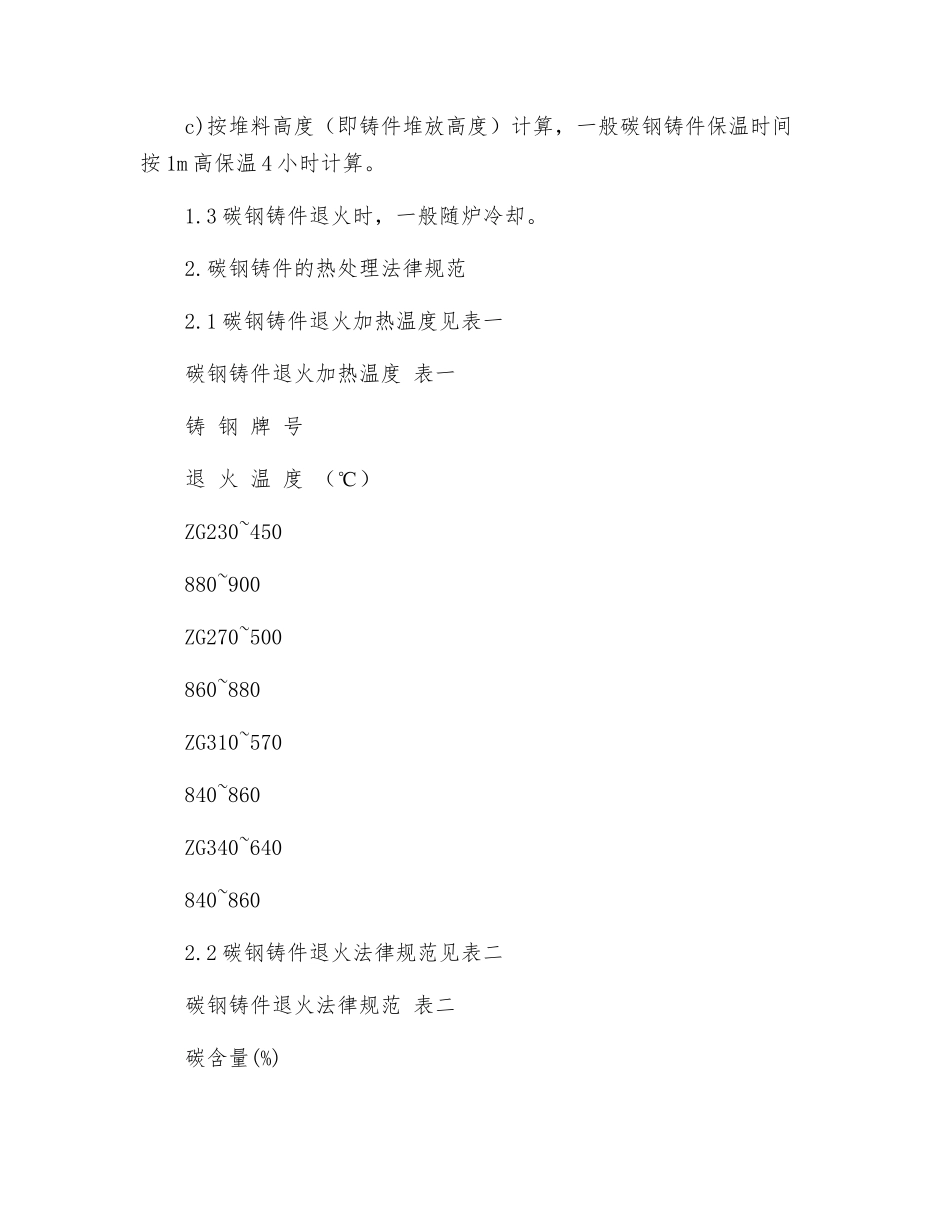

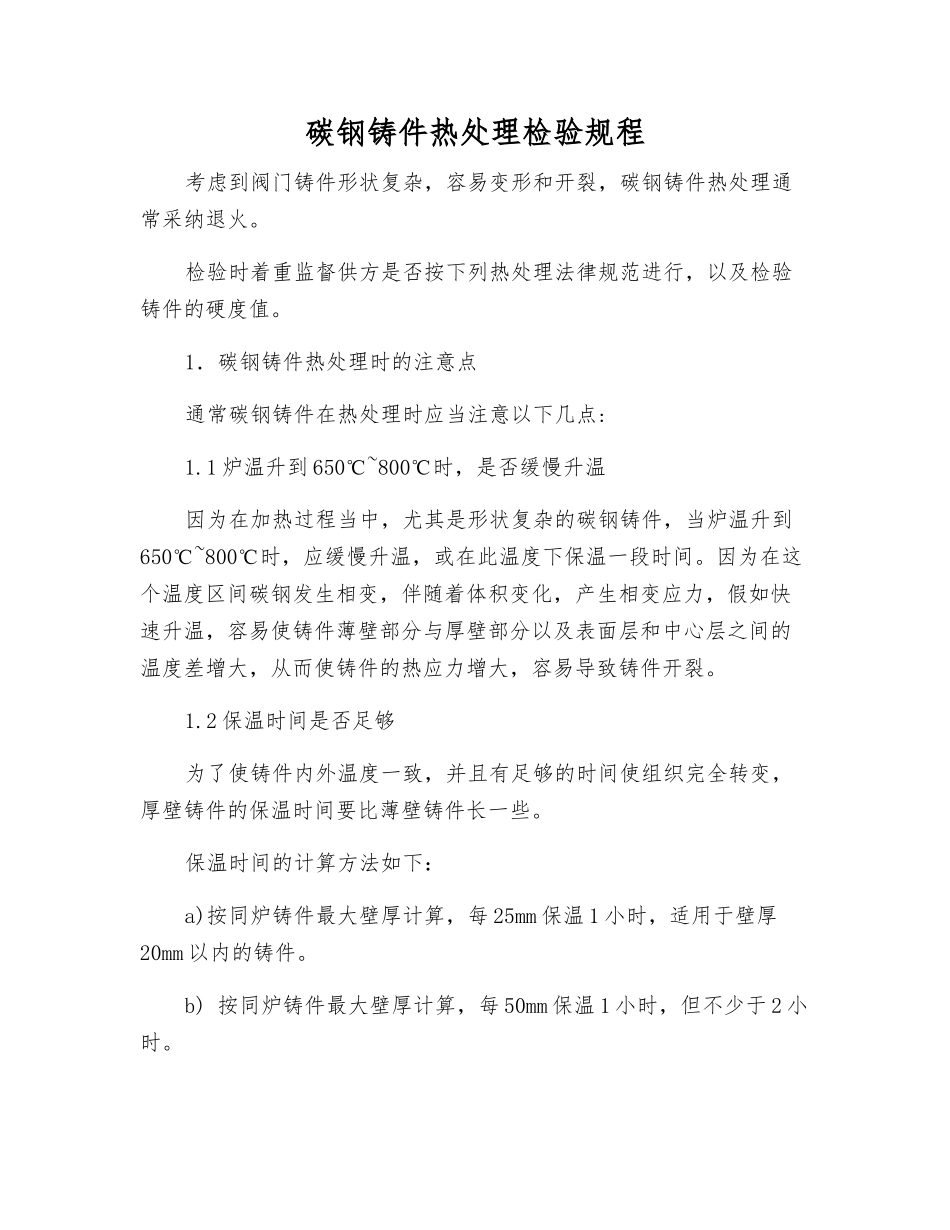

碳钢铸件热处理检验规程考虑到阀门铸件形状复杂，容易变形和开裂，碳钢铸件热处理通常采纳退火。检验时着重监督供方是否按下列热处理法律规范进行，以及检验铸件的硬度值。1．碳钢铸件热处理时的注意点通常碳钢铸件在热处理时应当注意以下几点:1.1 炉温升到 650℃~800℃时，是否缓慢升温因为在加热过程当中，尤其是形状复杂的碳钢铸件，当炉温升到650℃~800℃时，应缓慢升温，或在此温度下保温一段时间。因为在这个温度区间碳钢发生相变，伴随着体积变化，产生相变应力，假如快速升温，容易使铸件薄壁部分与厚壁部分以及表面层和中心层之间的温度差增大，从而使铸件的热应力增大，容易导致铸件开裂。1.2 保温时间是否足够为了使铸件内外温度一致，并且有足够的时间使组织完全转变，厚壁铸件的保温时间要比薄壁铸件长一些。保温时间的计算方法如下：a)按同炉铸件最大壁厚计算，每 25mm 保温 1 小时，适用于壁厚20mm 以内的铸件。b) 按同炉铸件最大壁厚计算，每 50mm 保温 1 小时，但不少于 2 小时。c)按堆料高度（即铸件堆放高度）计算，一般碳钢铸件保温时间按 1m 高保温 4 小时计算。1.3 碳钢铸件退火时，一般随炉冷却。2.碳钢铸件的热处理法律规范2.1 碳钢铸件退火加热温度见表一碳钢铸件退火加热温度 表一铸 钢 牌 号退 火 温 度 （℃）ZG230~450880~900ZG270~500860~880ZG310~570840~860ZG340~640840~8602.2 碳钢铸件退火法律规范见表二碳钢铸件退火法律规范 表二碳含量(%)退火温度(℃)保 温冷却方式硬度值(HBS)铸件壁厚(mm)时间(h)0.10~0.200.20~0.300.30~0.400.40~0.500.50~0.60910~880880~850850~820820~800800~780≤301炉冷至 620℃后出炉空冷115~143133~156143~187156~217187~230＞30每增加 30mm增加 1h
