设计实验 微带贴片天线设计

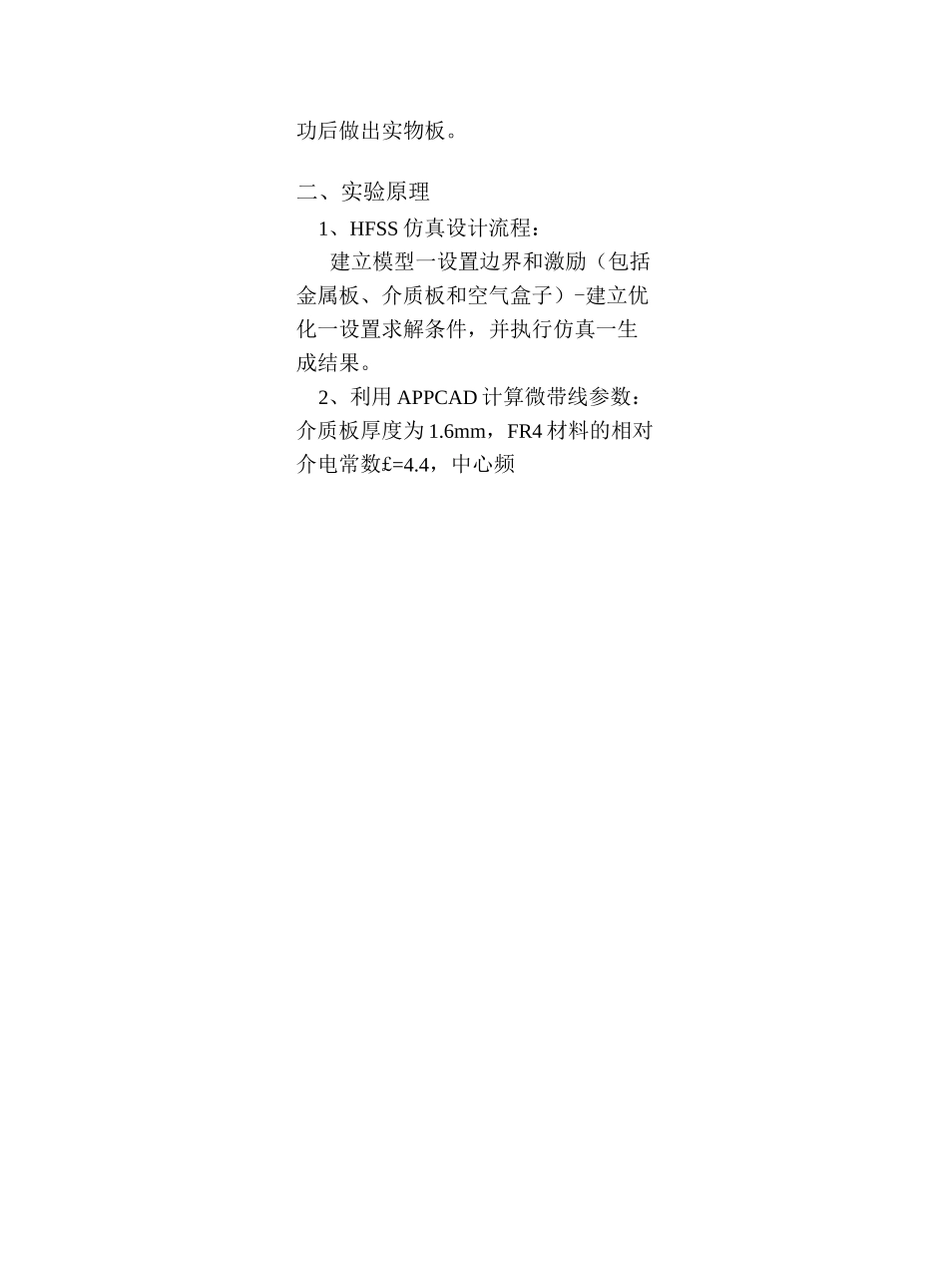

设计实验微带贴片天线的设计战，LJ 卅 1 总，丈 ftElOm,窕度逋过叫屮也 HI 我件 il 篇四分之一建导波氏阻抗匹配段.可逋过谓¥扶宽麼安现阻竝件配Fig.1 微带贴片天线设计思路1、通过 HFSS 仿真设计微带贴片天线，具体参数要求如下：✓工作频率为 2.6GHz，使用材料为 FR4（相对介电常数£=4.4）,厚度为 1.6mm 的双面覆铜板；✓辐射贴片采用夹角为 180°的扇形贴片，利用 50Q 的微带线进行馈电，用 1/4 波导微带匹配段对天线进行阻抗匹配；✓要求天线的血站频率在2.55GHz〜2.65GHz 范围内，且仿真参数 S11在谐振频率出小于-13dB。2、天线设计思路参考 Fig.1，仿真成、实验目的汕欧姐和仕空化注，刖川姑说 il 时町茂不加,如果迪过训■之-波忙匹配段辻无法迖刊亞求，HJ 可志如入.汗參丐救材成网匕费制 r 脾其件用辐射贴片功后做出实物板。二、实验原理1、HFSS 仿真设计流程：建立模型一设置边界和激励（包括金属板、介质板和空气盒子）-建立优化一设置求解条件，并执行仿真一生成结果。2、利用 APPCAD 计算微带线参数：介质板厚度为 1.6mm，FR4 材料的相对介电常数£=4.4，中心频率为2.6GHz,根据APCAD 计算，如图Fig.2 所示，为使微带线馈电电阻为50.04Q,微带线宽度应为W3=3.06mm,并且1/4 波导微带匹配段的长度应为 L=15.65mm.Microstrip同时，金属板尺寸为 100mmX75mm,可初步估计扇形半径 R=33mm,馈线长度 L3=5mm,匹配段宽度W=1mm。根据以上参数可绘制如图Fig.3 所示。匚花 U 如五|F4-|150.D4□EiecfLength=丨旳.9||o«gr«»B匕 JEMLeroth-|罚廉]m 闻 Lbseqiiv/lFwquencyLnng 出 Urih:10Waveiervfliii-|S2.665|mtitVp 賈p5431FijOduoncFig.2扇形贴片天线参数计算Dwtednc:cI•—|->tnlErf-ualorTiErVBIUCEtec?length-[ Q2MJ 隔-W/H-: 询 3 3、制板流程：导出图形一打印胶片一 PCB 板打孔穿线一将胶片固定在 PCB 板上Fig.3 扇形贴片天线参数和设计示意图进行曝光一显影一刻蚀一用酒精除去感光膜一焊接一测试。三、仿真过程与分析正面示意图背面示意图Fig.4 微带贴片天线设计金属板示意图1、建立模型（Fig.4）。•打开 HFSS，绘制介质板，第一个点（-10,0，0），第二个点相对坐标为(100,75,-1.6),建立尺寸为 100mmX75mmX1.6mm 的长方体。•绘制正面图形：绘制馈线：第一个点(38.475,0,0),第二个点相对坐标(3.06,5,0),建立 3.06mmX5mm 的矩形馈线。绘制匹配段：第一个点(39.67，5，0)，...
