轨道安装使用标准

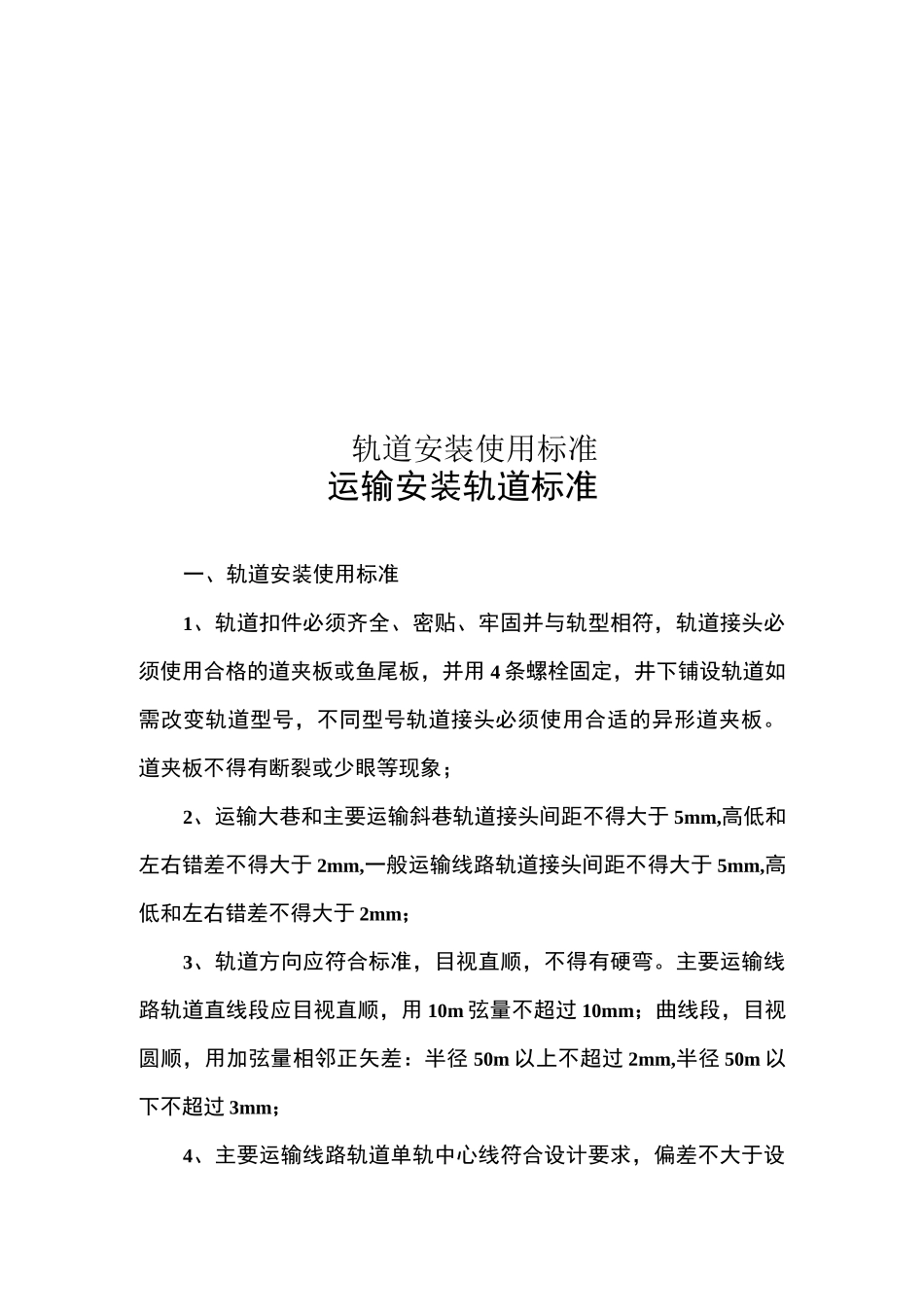

轨道安装使用标准_第1页
1/7

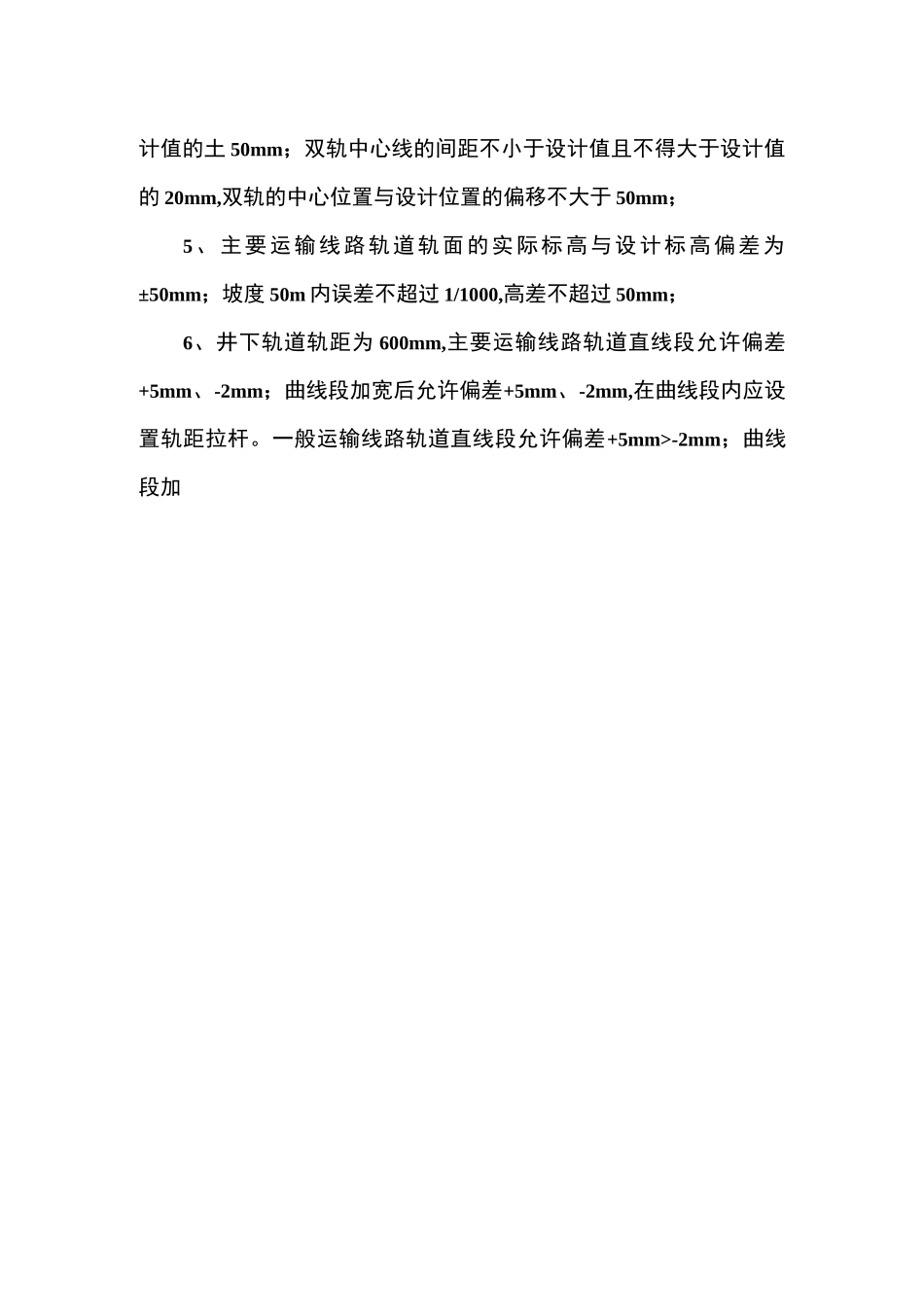

轨道安装使用标准_第2页
2/7
轨道安装使用标准_第3页
3/7
轨道安装使用标准运输安装轨道标准一、轨道安装使用标准1、轨道扣件必须齐全、密贴、牢固并与轨型相符,轨道接头必须使用合格的道夹板或鱼尾板,并用 4 条螺栓固定,井下铺设轨道如需改变轨道型号,不同型号轨道接头必须使用合适的异形道夹板。道夹板不得有断裂或少眼等现象;2、运输大巷和主要运输斜巷轨道接头间距不得大于 5mm,高低和左右错差不得大于 2mm,一般运输线路轨道接头间距不得大于 5mm,高低和左右错差不得大于 2mm;3、轨道方向应符合标准,目视直顺,不得有硬弯。主要运输线路轨道直线段应目视直顺,用 10m 弦量不超过 10mm;曲线段,目视圆顺,用加弦量相邻正矢差:半径 50m 以上不超过 2mm,半径 50m 以下不超过 3mm;4、主要运输线路轨道单轨中心线符合设计要求,偏差不大于设计值的土 50mm;双轨中心线的间距不小于设计值且不得大于设计值的 20mm,双轨的中心位置与设计位置的偏移不大于 50mm;5、主要运输线路轨道轨面的实际标高与设计标高偏差为±50mm;坡度 50m 内误差不超过 1/1000,高差不超过 50mm;6、井下轨道轨距为 600mm,主要运输线路轨道直线段允许偏差+5mm、-2mm;曲线段加宽后允许偏差+5mm、-2mm,在曲线段内应设置轨距拉杆。一般运输线路轨道直线段允许偏差+5mm>-2mm;曲线段加L'1'I'-f_l宽后允许偏差+5mm、-2mm;7、轨道轨枕质量合格,轨枕与轨道垂直。主要运输线路轨道轨枕间距为 700mm,偏差不超过 50mm ;一般运输线路轨道轨枕间距为800mm,偏差不超过 50mm;8、轨道道钉规格应与轨型配套,数量齐全,浮离不大于加 m,混凝土轨枕螺栓、压板紧固齐全、浮离不大于 2mm。每月应对轨道及轨枕各部螺栓滴油一次;9、轨道路基必须无严重塌坡、地鼓、沉降现象。主要运输线路轨道道碴厚度不小于 100mm(个别底板突出处不小于 50mm),地面不小于 150mm,道碴应埋没轨枕 2/3,轨枕必须露出 1/3,对道床应经常清理,应无杂物、无浮煤、无积水;一般运输线路轨道道碴不超过枕面,不低于枕面 1/3。轨道道碴材质和粒度应符合标准要求,必须捣固坚实,无空板、吊板现象;10、轨道严禁用气割进行切割,如需切割的必须使用切轨机,运输大巷轨道不允许进行切割分段(较短距离修整除外)。轨道切割头平面应与轨面垂直,锯切面不得歪斜。轨道切割头进行重新加工道夹板螺栓孔时,必须用钻床进行加工,严禁使用气割割眼。螺栓孔 直 径 为 24mm , 孔 水 平 中 心 线 离 轨 面 距 离 2...
