探地雷达作业指导书VIP专享

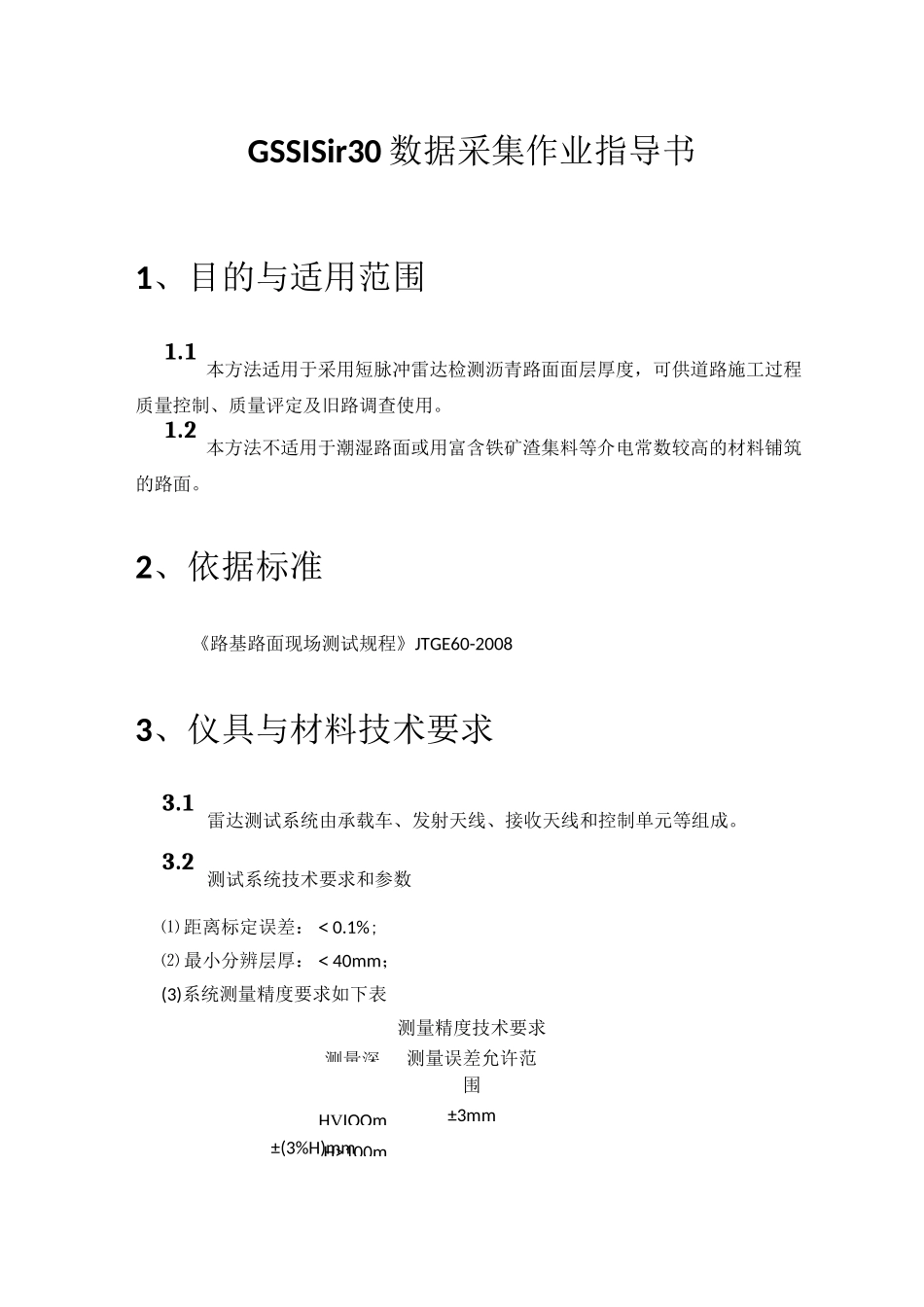

浙江公路技师学院试验检测中心作业指导书（版本：第一版第 0 次修订）文件编号：GLJX/ZD-32-2017试验类别：探地雷达测路面厚度检测作业指导书编写审核批准受控状态分 发号20XX 年 XX 月 XX 日发布 20XX 年 XX 月 XX 日实施浙江公路技师学院试验检测中心浙江公路技师学院试验检测中心 2目录目录 21、目的与适用范围 31.1..........................................................................................................................31.2..........................................................................................................................32、依据标准 33、仪具与材料技术要求 33.1..........................................................................................................................33.2..........................................................................................................................34、方法与步骤 44.1 准备工作 44.2 测试步骤 85、数据导出 85.1..........................................................................................................................85.2..........................................................................................................................86、数据处理 116.1........................................................................................................................116.2........................................................................................................................117、报告 11测量深HVIOOmH>100mGSSISir30 数据采集作业指导书1、目的与适用范围1.1本方法适用于采用短脉冲雷达检测沥青路面面层厚度，可供道路施工过程质量控制、质量评定及旧路调查使用。1.2本方法不适用于潮湿路面或用富含铁矿渣集料等介电常数较高的材料铺筑的路面。2、依据标准《路基路面现场测试规程》JTGE60-20083、仪具与材料技术要求3.1雷达测试系统由承载车、发射天线、接收天线和控制单元等组成。3.2测试系统技术要求和参数⑴ 距离标定误差：＜0.1%;⑵ 最小分辨层厚：＜40mm；(3)系统测量精度要求如下表测量精度技术要求测量误差允许范围±3mm±(3%H)mm双击采集软件图标，进入如下系统设置界面：...
