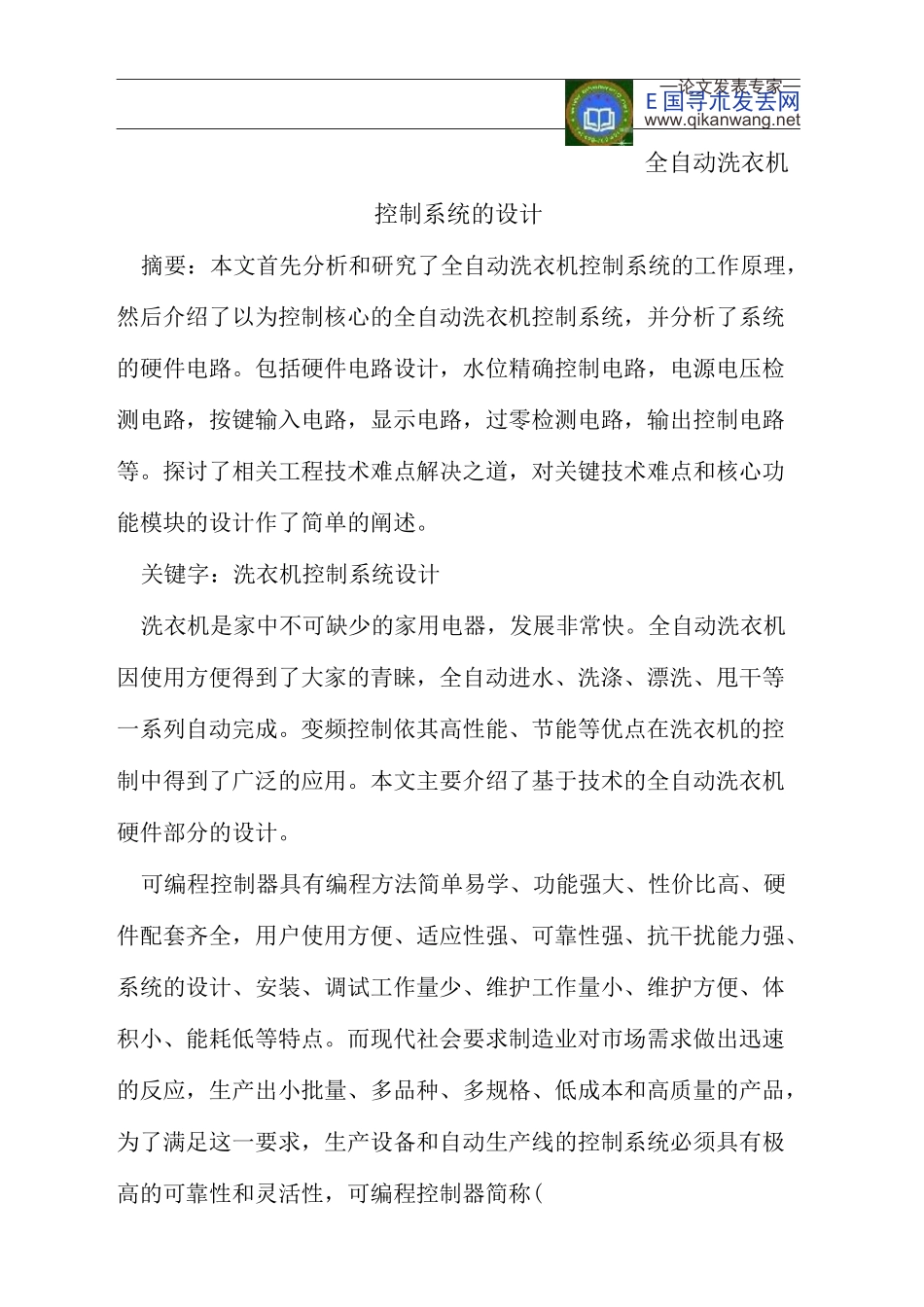

—论文发表专家—E 国寻朮发丢网www.qikanwang.net全自动洗衣机控制系统的设计摘要：本文首先分析和研究了全自动洗衣机控制系统的工作原理，然后介绍了以为控制核心的全自动洗衣机控制系统，并分析了系统的硬件电路。包括硬件电路设计，水位精确控制电路，电源电压检测电路，按键输入电路，显示电路，过零检测电路，输出控制电路等。探讨了相关工程技术难点解决之道，对关键技术难点和核心功能模块的设计作了简单的阐述。关键字：洗衣机控制系统设计洗衣机是家中不可缺少的家用电器，发展非常快。全自动洗衣机因使用方便得到了大家的青睐，全自动进水、洗涤、漂洗、甩干等一系列自动完成。变频控制依其高性能、节能等优点在洗衣机的控制中得到了广泛的应用。本文主要介绍了基于技术的全自动洗衣机硬件部分的设计。可编程控制器具有编程方法简单易学、功能强大、性价比高、硬件配套齐全，用户使用方便、适应性强、可靠性强、抗干扰能力强、系统的设计、安装、调试工作量少、维护工作量小、维护方便、体积小、能耗低等特点。而现代社会要求制造业对市场需求做出迅速的反应，生产出小批量、多品种、多规格、低成本和高质量的产品，为了满足这一要求，生产设备和自动生产线的控制系统必须具有极高的可靠性和灵活性，可编程控制器简称(—论文发表专家—中国寻朮反丢网wwwFqikanwang,net)正是顺应这一要求出现的，它是以微处理器为基础的通用工业控制装置。的应用领域主要有数字量逻辑控制、运动控制、闭环过程控制、数据处理、通信联网等几个方面。而对于我们这里的全自动洗衣机的硬件电路部分，其设计的整体思路就是通过输出的数字信号控制继电器组，达到控制电路的目的。如图所示：图控制系统“正转”、“反转”、“脱水”为控制电动机电源方向的三个继电器组，它们的线圈分别与的输出端“”“”“”相连,受控于的输出信号。通过改变变频器参数就可以改变洗涤和漂洗时的速度。而脱水继电器组直接与电源和电动机相连，这样，当洗衣机处于脱水状态时，电动机按额定转速工作。所以，在演示时转速会和洗涤漂洗有所区别。洗衣机控制主要控制系统包括，如图所示。而它的控制系统所要控制的对象包括：进水阀、排水阀、电机。这些被控对象是需要根据不同的洗衣程序来设定它们的不同工作状况和工作时间的，进水阀和排水阀的控制还需要水位检测，同时需要数码管显示不同的工作状态及运行剩余时间。发光二极管用来指示洗涤速度和脱水速度；按键用来控制程序的运...
