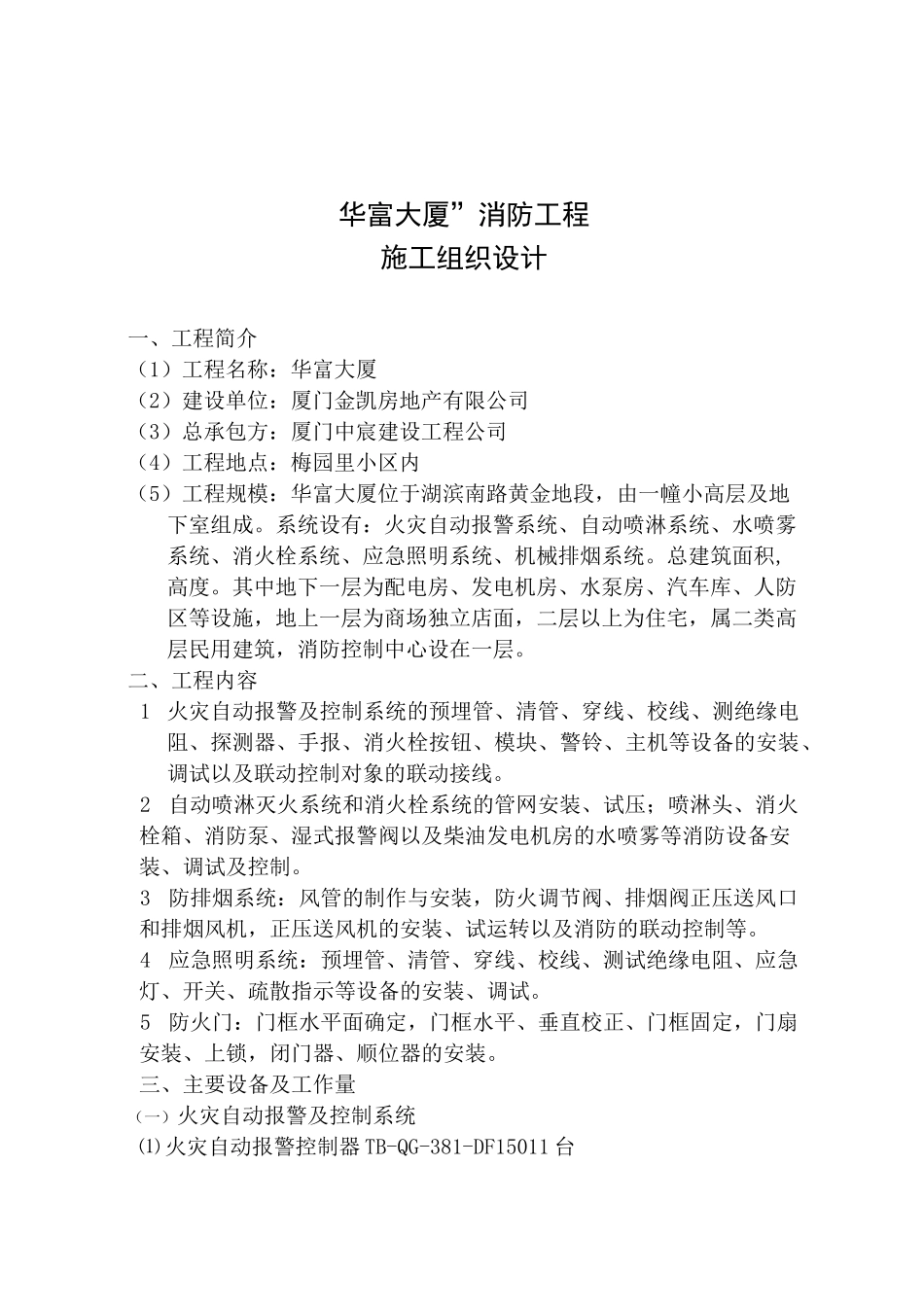

华富大厦”消防工程施工组织设计一、工程简介（1）工程名称：华富大厦（2）建设单位：厦门金凯房地产有限公司（3）总承包方：厦门中宸建设工程公司（4）工程地点：梅园里小区内（5）工程规模：华富大厦位于湖滨南路黄金地段，由一幢小高层及地下室组成。系统设有：火灾自动报警系统、自动喷淋系统、水喷雾系统、消火栓系统、应急照明系统、机械排烟系统。总建筑面积,高度。其中地下一层为配电房、发电机房、水泵房、汽车库、人防区等设施，地上一层为商场独立店面，二层以上为住宅，属二类高层民用建筑，消防控制中心设在一层。二、工程内容1 火灾自动报警及控制系统的预埋管、清管、穿线、校线、测绝缘电阻、探测器、手报、消火栓按钮、模块、警铃、主机等设备的安装、调试以及联动控制对象的联动接线。2自动喷淋灭火系统和消火栓系统的管网安装、试压；喷淋头、消火栓箱、消防泵、湿式报警阀以及柴油发电机房的水喷雾等消防设备安装、调试及控制。3防排烟系统：风管的制作与安装，防火调节阀、排烟阀正压送风口和排烟风机，正压送风机的安装、试运转以及消防的联动控制等。4应急照明系统：预埋管、清管、穿线、校线、测试绝缘电阻、应急灯、开关、疏散指示等设备的安装、调试。5防火门：门框水平面确定，门框水平、垂直校正、门框固定，门扇安装、上锁，闭门器、顺位器的安装。三、主要设备及工作量（一）火灾自动报警及控制系统⑴ 火灾自动报警控制器 TB-QG-381-DF15011 台⑵ 非标联动柜HJ-1811/1281 台⑶ 普通感温探测器TTY-LZ-110370 只⑷ 地址码感烟探测器TTY-LZ-1108194 只⑸ 地址码感温探测器TTY-LZ-110336 只⑹ 手动报警按钮T-SA-SX-1002M42 个⑺ 控制模块HT-182564 个⑻ 地址码探测模块HT-180343 个⑼ 楼层分线箱38 只⑽ 防火金属线槽FHN-01A-20a160M（11）阻燃多股铜芯导线ZR-BVR-2*1.5M23300MZR-BVR-1.5M29100M（12）金属软管(220120M二）消防水系统：（1）水泵接合器 DN1004 台（2）消火栓（单出口）123套（3）气压罐 SQ-4001 台（4）镀锌钢管 DN150250M镀锌钢管 DN100550M镀锌钢管 DN70295M镀锌钢管 DN50100M镀锌钢管 DN8030M镀锌钢管 DN4020M镀锌钢管 DN32210M镀锌钢管 DN25310M（5）湿式报警阀 ZS1001 套（6）雨淋阀 ZSMDN801 套（7）Y 型过滤器 DN801 个（8）水流指示器 DN1001 个（9）喷淋头160只水雾喷头80只(10)闸阀 DN10025 只闸阀 DN704 只闸阀 DN506 只碟阀 DN1006 只碟...
