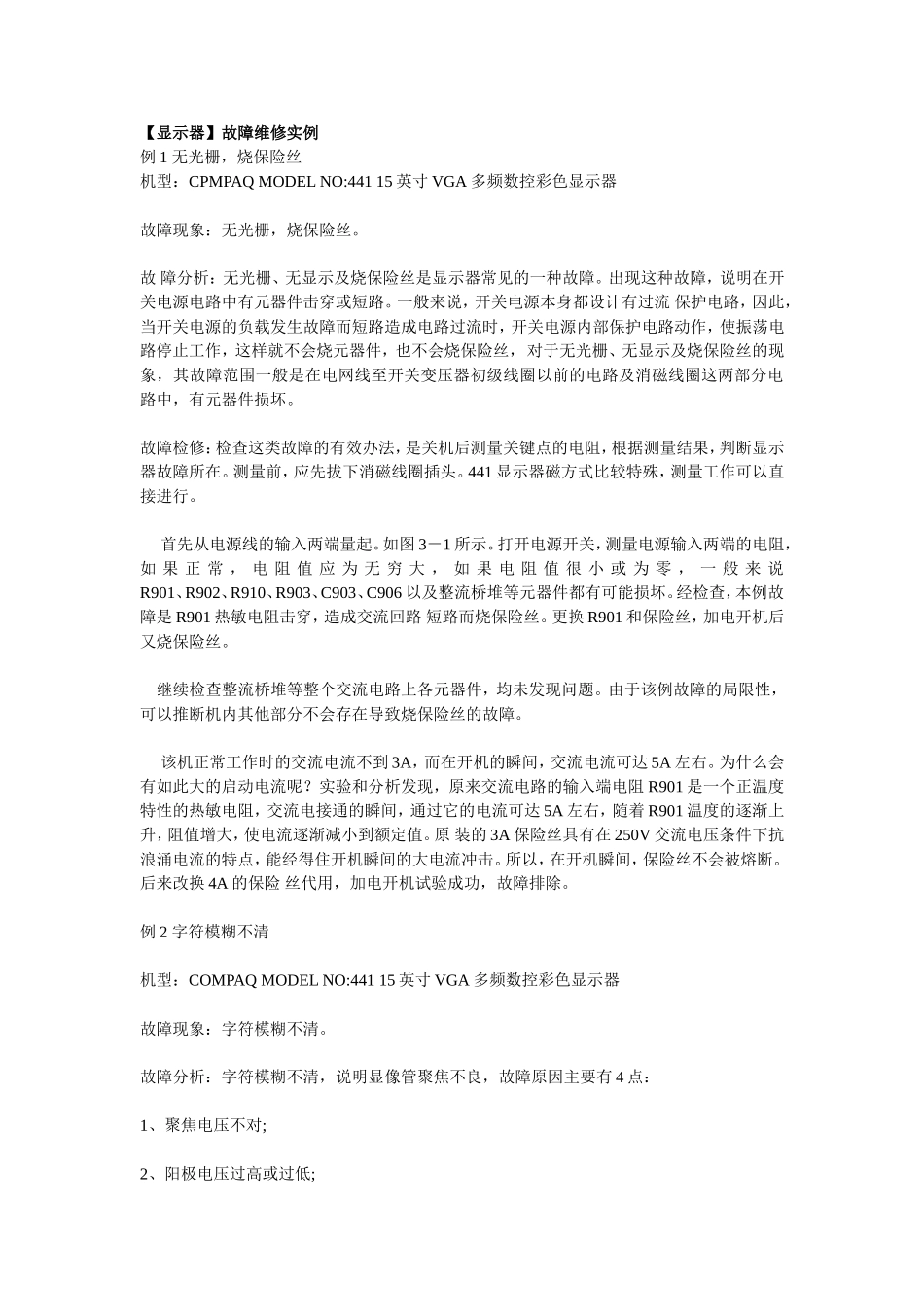

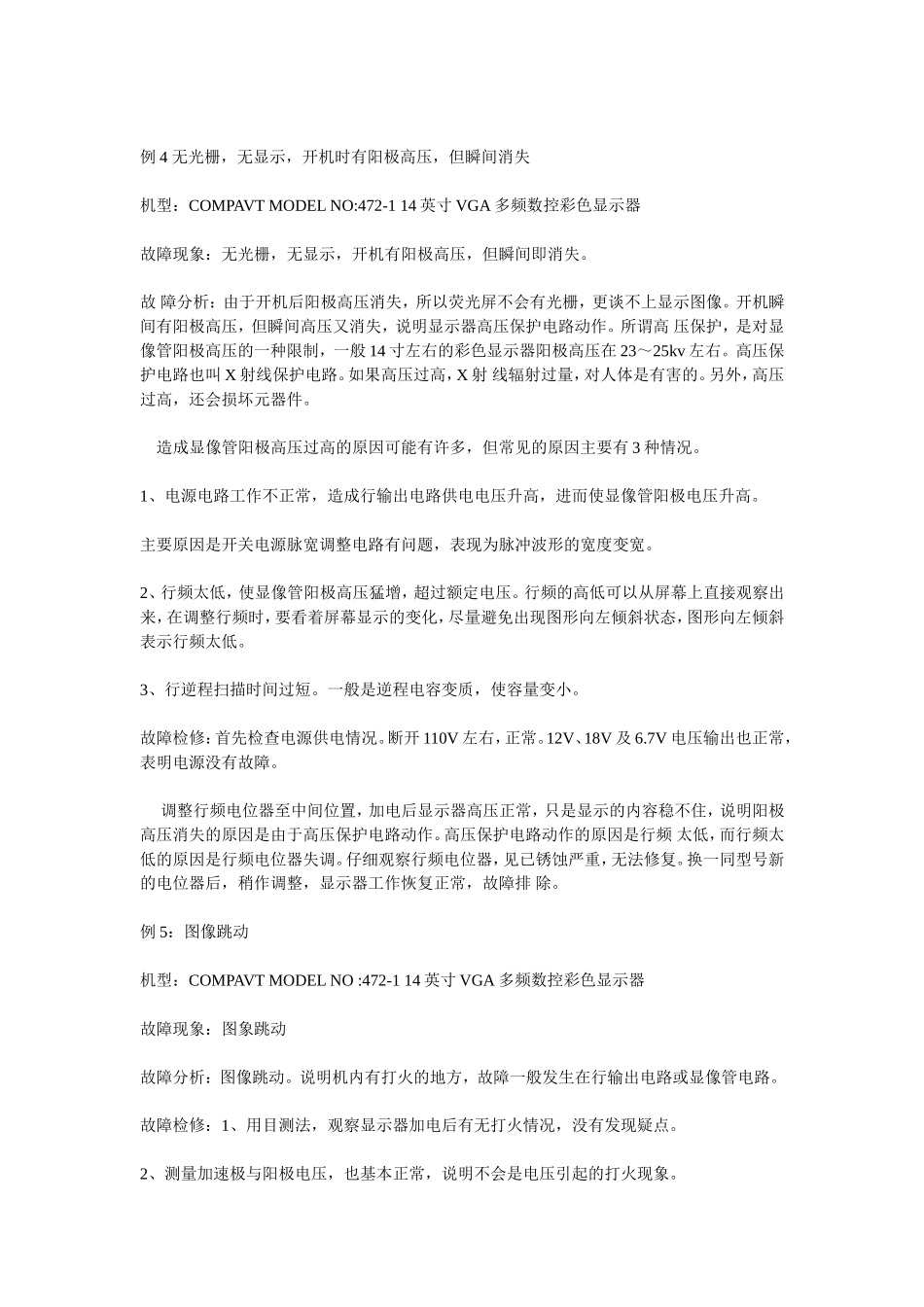

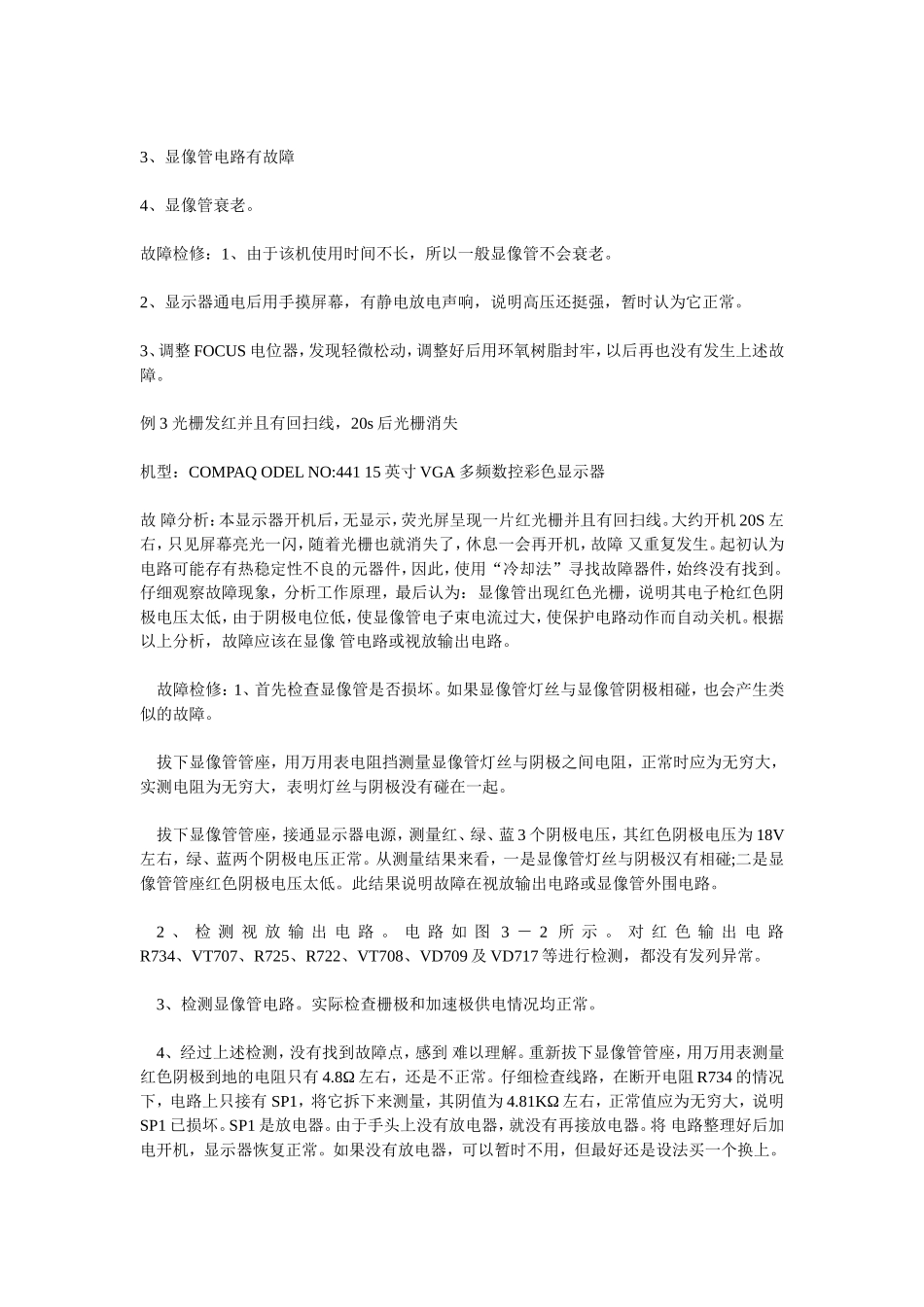

【显示器】故障维修实例例1无光栅，烧保险丝机型：CPMPAQMODELNO:44115英寸VGA多频数控彩色显示器故障现象：无光栅，烧保险丝。故障分析：无光栅、无显示及烧保险丝是显示器常见的一种故障。出现这种故障，说明在开关电源电路中有元器件击穿或短路。一般来说，开关电源本身都设计有过流保护电路，因此，当开关电源的负载发生故障而短路造成电路过流时，开关电源内部保护电路动作，使振荡电路停止工作，这样就不会烧元器件，也不会烧保险丝，对于无光栅、无显示及烧保险丝的现象，其故障范围一般是在电网线至开关变压器初级线圈以前的电路及消磁线圈这两部分电路中，有元器件损坏。故障检修：检查这类故障的有效办法，是关机后测量关键点的电阻，根据测量结果，判断显示器故障所在。测量前，应先拔下消磁线圈插头。441显示器磁方式比较特殊，测量工作可以直接进行。首先从电源线的输入两端量起。如图3－1所示。打开电源开关，测量电源输入两端的电阻，如果正常，电阻值应为无穷大，如果电阻值很小或为零，一般来说R901、R902、R910、R903、C903、C906以及整流桥堆等元器件都有可能损坏。经检查，本例故障是R901热敏电阻击穿，造成交流回路短路而烧保险丝。更换R901和保险丝，加电开机后又烧保险丝。继续检查整流桥堆等整个交流电路上各元器件，均未发现问题。由于该例故障的局限性，可以推断机内其他部分不会存在导致烧保险丝的故障。该机正常工作时的交流电流不到3A，而在开机的瞬间，交流电流可达5A左右。为什么会有如此大的启动电流呢？实验和分析发现，原来交流电路的输入端电阻R901是一个正温度特性的热敏电阻，交流电接通的瞬间，通过它的电流可达5A左右，随着R901温度的逐渐上升，阻值增大，使电流逐渐减小到额定值。原装的3A保险丝具有在250V交流电压条件下抗浪涌电流的特点，能经得住开机瞬间的大电流冲击。所以，在开机瞬间，保险丝不会被熔断。后来改换4A的保险丝代用，加电开机试验成功，故障排除。例2字符模糊不清机型：COMPAQMODELNO:44115英寸VGA多频数控彩色显示器故障现象：字符模糊不清。故障分析：字符模糊不清，说明显像管聚焦不良，故障原因主要有4点：1、聚焦电压不对;2、阳极电压过高或过低;3、显像管电路有故障4、显像管衰老。故障检修：1、由于该机使用时间不长，所以一般显像管不会衰老。2、显示器通电后用手摸屏幕，有静电放电声响，说明高压还挺强，暂时认为它正常。3、调整FOCUS电位器，发现轻微松动，调整好后用环氧树脂封牢，以后再也没有发生上述故障。例3光栅发红并且有回扫线，20s后光栅消失机型：COMPAQODELNO:44115英寸VGA多频数控彩色显示器故障分析：本显示器开机后，无显示，荧光屏呈现一片红光栅并且有回扫线。大约开机20S左右，只见屏幕亮光一闪，随着光栅也就消失了，休息一会再开机，故障又重复发生。起初认为电路可能存有热稳定性不良的元器件，因此，使用“冷却法”寻找故障器件，始终没有找到。仔细观察故障现象，分析工作原理，最后认为：显像管出现红色光栅，说明其电子枪红色阴极电压太低，由于阴极电位低，使显像管电子束电流过大，使保护电路动作而自动关机。根据以上分析，故障应该在显像管电路或视放输出电路。故障检修：1、首先检查显像管是否损坏。如果显像管灯丝与显像管阴极相碰，也会产生类似的故障。拔下显像管管座，用万用表电阻挡测量显像管灯丝与阴极之间电阻，正常时应为无穷大，实测电阻为无穷大，表明灯丝与阴极没有碰在一起。拔下显像管管座，接通显示器电源，测量红、绿、蓝3个阴极电压，其红色阴极电压为18V左右，绿、蓝两个阴极电压正常。从测量结果来看，一是显像管灯丝与阴极汉有相碰;二是显像管管座红色阴极电压太低。此结果说明故障在视放输出电路或显像管外围电路。2、检测视放输出电路。电路如图3－2所示。对红色输出电路R734、VT707、R725、R722、VT708、VD709及VD717等进行检测，都没有发列异常。3、检测显像管电路。实际检查栅极和加速极供电情况均正常。4、经过上述检测，没有找到故障点，感到难以理解。重新拔下显像管管座，用万用表测量红色阴极到地的电阻只有4.8Ω左右，还是不正常。仔细检查线...
