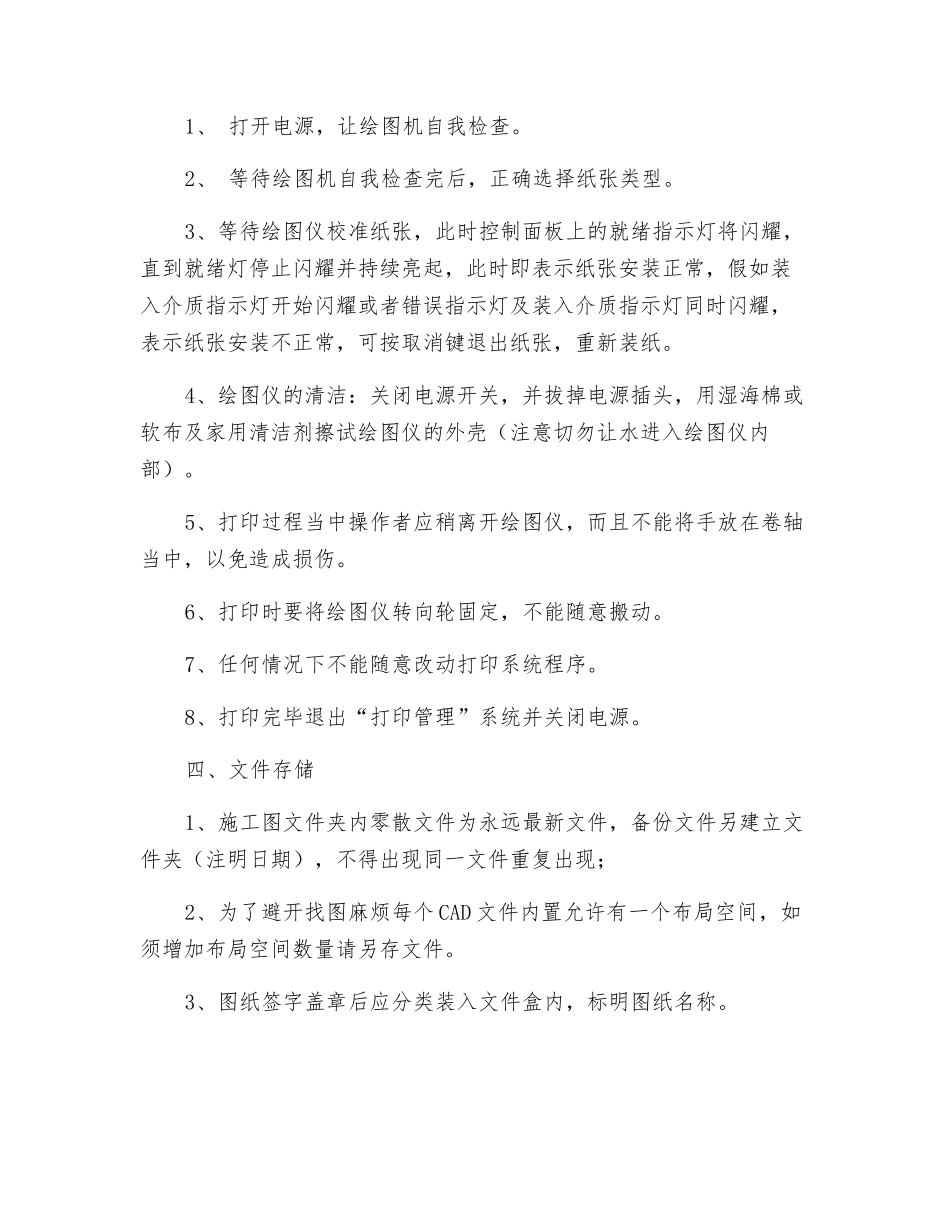

绘图工操作章程一、岗位职责1、在部长领导下对绘图业务工作全权负责，刻苦学习《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》、矿井地质、水文地质规程和煤矿基础知识，提高业务绘图技术水平。全面完成本绘图任务。2、严格根据图例、图式规定绘制矿图，将煤矿生产建设的地测采矿资料正确反映在相应的图纸上，学习推广先进经验和先进技术，大力开展科研创新活动，不断提高绘图技术水平，使微机制图工艺标准化、标准化。3、负责地测矿图的上报、上传工作，对上报的图纸资料要做到准确及时并符合规程要求。4、负责绘图室中的电脑及仪器设备的使用、维护和管理，保证运转状态良好。5、对领导安排的工作及外单位所需图纸，及时绘制提供。6、对发出的各种图纸必须履行登记签字手续。7、对绘制外单位所需图纸，必须经部长批准。8、按时做好消耗材料的应用计划，节约使用，做到不因材料问题影响工作。9、定期向部长汇报工作情况，请示解决问题。10、对因本人工作失误造成的事故或严重问题负直接责任。11、制图应当符合现行制图标准，图纸的图形、线条、图签要清楚，图面布置合理、比例妥当，尺寸正确；12、绘图员必须保证出图质量，对自己的工作负责；对所绘图纸全面进行自校，做到正确表达设计意图，与本专业和其他专业图纸协调一致；13、绘图员必须切实了解设计有关内容，配合设计人进行制图，协助设计人进行部分设计；14、绘图员必须严格遵守网上工作约定，包括文件的存取，禁止删除他人电脑任何文件违者后果自负,用其他项目文件作基础须先另存文件方可进行修改；15、项目开始前，项目参加人需要先归档分类甲方提供个方面文件并检查是否完整；16、接图后认真阅读，发现问题及时反映，不可擅作主张；17、绘图时对标题栏、图层、线型、字体、字高、英文、尺寸、比例等应该有清楚的认识，不可一知半解；18、图纸完成后必须认真检查，在交付前应确保图纸正确，尤其需要特别注意的是图层必须准确；19、平面、断面、剖面(包括侧立面)三者必须做到对比准确。二、绘图操作流程搜集矿图资料 由各专业人员提供数据 微机制图 进行核对 审核检查 合格 出图 留底存档。三、绘图仪使用1、 打开电源，让绘图机自我检查。2、 等待绘图机自我检查完后，正确选择纸张类型。3、等待绘图仪校准纸张，此时控制面板上的就绪指示灯将闪耀，直到就绪灯停止闪耀并持续亮起，此时即表示纸张安装正常，假如装入介质指示灯开始闪耀或者错误指示灯及装入介质指示灯...
