自动装箱气动控制系统设计

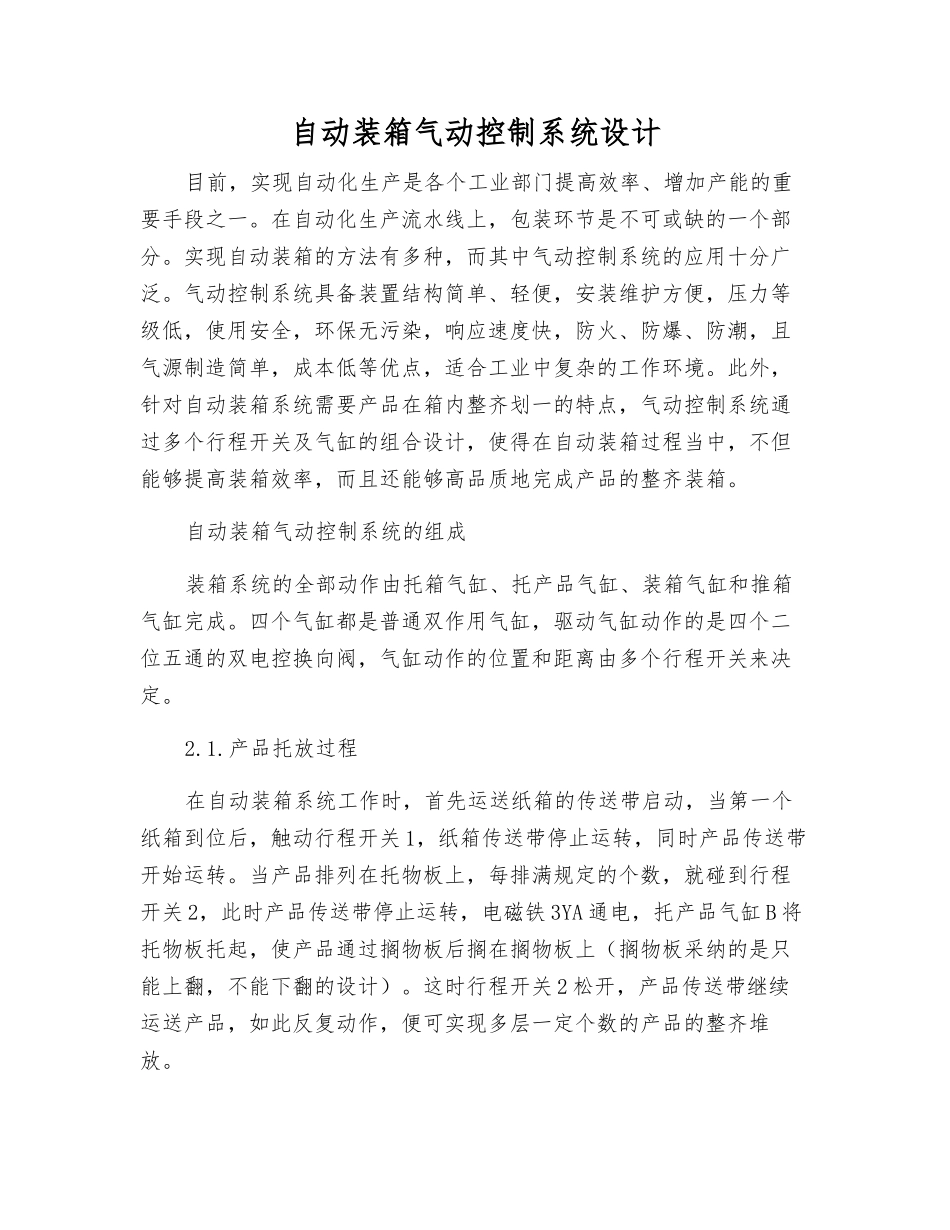

自动装箱气动控制系统设计_第1页
1/4

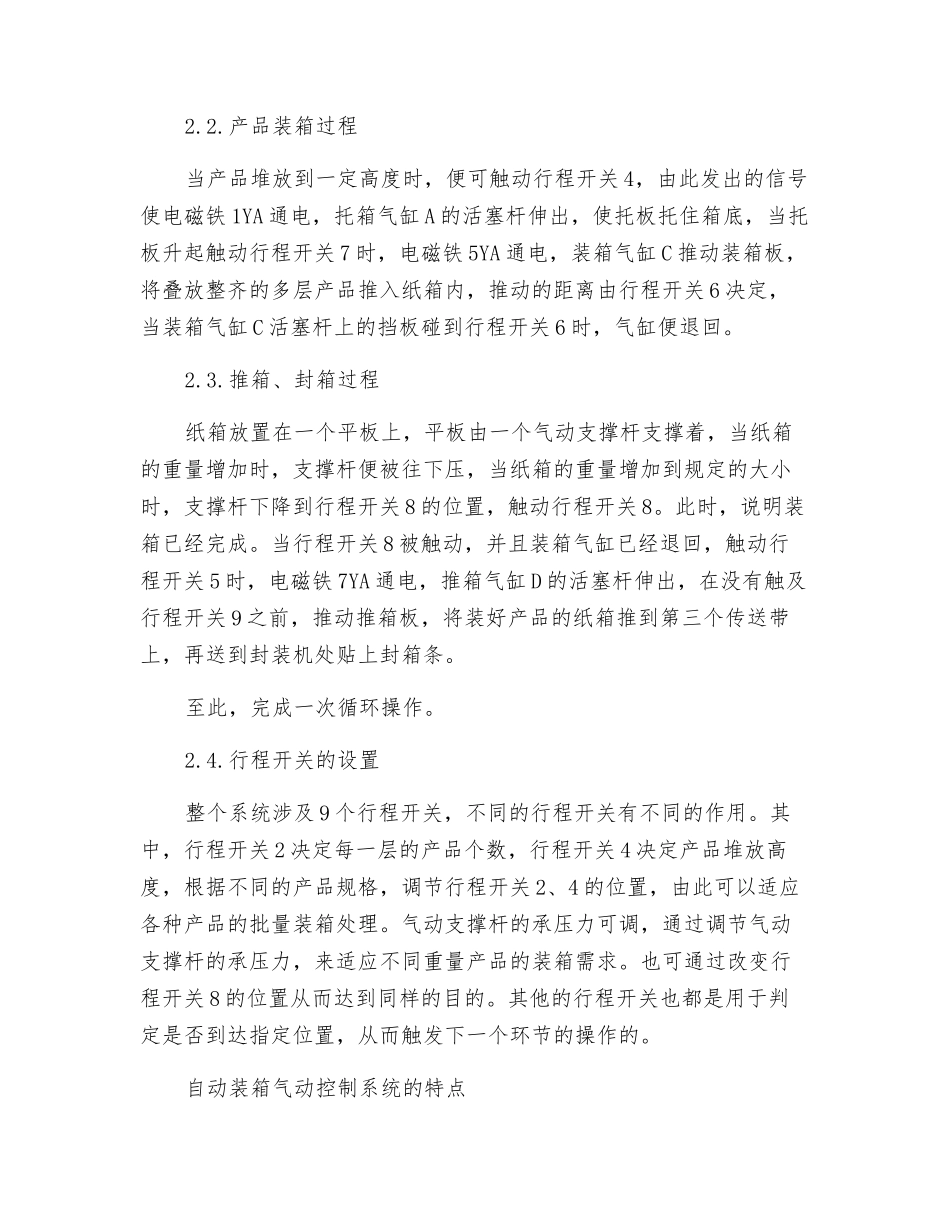

自动装箱气动控制系统设计_第2页
2/4

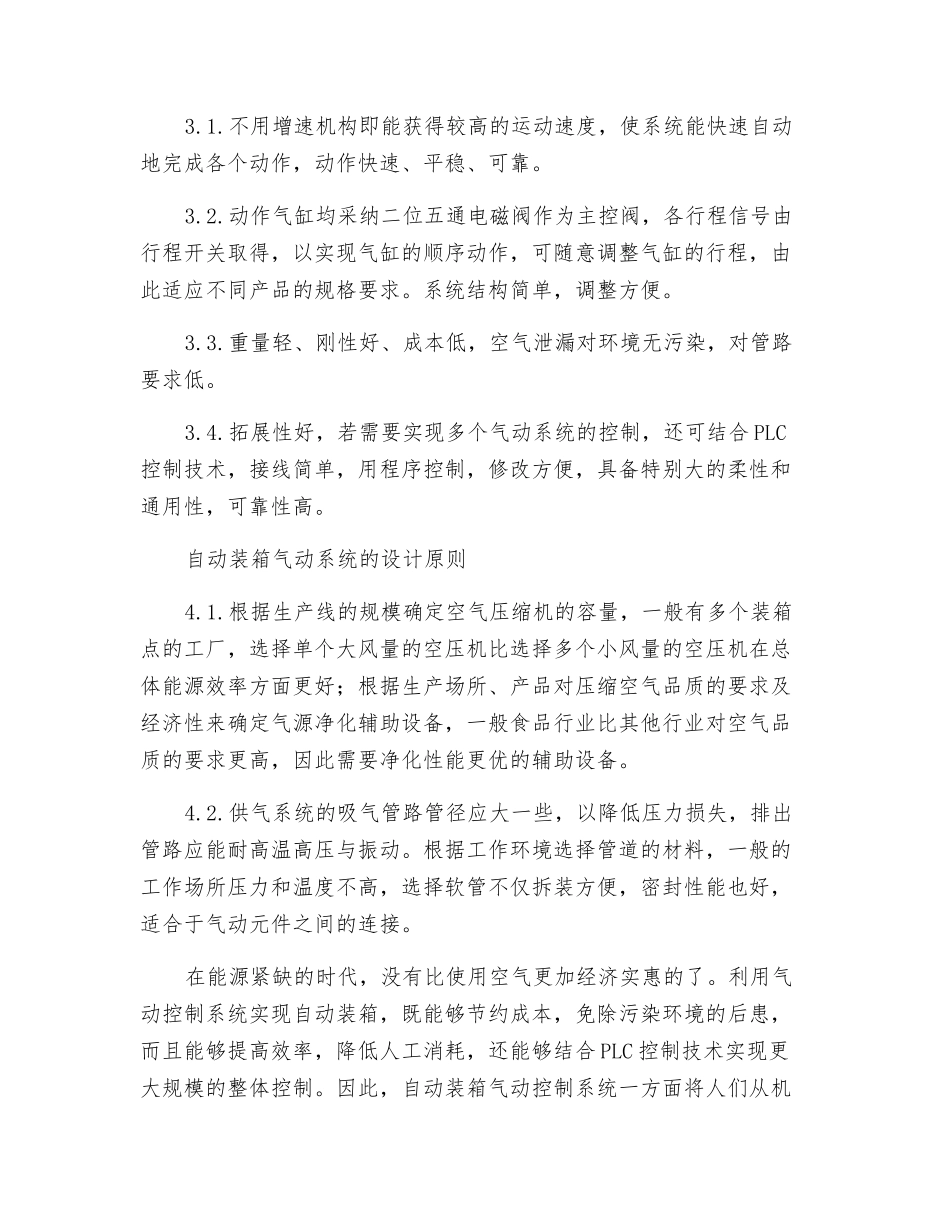

自动装箱气动控制系统设计_第3页
3/4
自动装箱气动控制系统设计目前,实现自动化生产是各个工业部门提高效率、增加产能的重要手段之一。在自动化生产流水线上,包装环节是不可或缺的一个部分。实现自动装箱的方法有多种,而其中气动控制系统的应用十分广泛。气动控制系统具备装置结构简单、轻便,安装维护方便,压力等级低,使用安全,环保无污染,响应速度快,防火、防爆、防潮,且气源制造简单,成本低等优点,适合工业中复杂的工作环境。此外,针对自动装箱系统需要产品在箱内整齐划一的特点,气动控制系统通过多个行程开关及气缸的组合设计,使得在自动装箱过程当中,不但能够提高装箱效率,而且还能够高品质地完成产品的整齐装箱。自动装箱气动控制系统的组成装箱系统的全部动作由托箱气缸、托产品气缸、装箱气缸和推箱气缸完成。四个气缸都是普通双作用气缸,驱动气缸动作的是四个二位五通的双电控换向阀,气缸动作的位置和距离由多个行程开关来决定。2.1.产品托放过程在自动装箱系统工作时,首先运送纸箱的传送带启动,当第一个纸箱到位后,触动行程开关 1,纸箱传送带停止运转,同时产品传送带开始运转。当产品排列在托物板上,每排满规定的个数,就碰到行程开关 2,此时产品传送带停止运转,电磁铁 3YA 通电,托产品气缸 B 将托物板托起,使产品通过搁物板后搁在搁物板上(搁物板采纳的是只能上翻,不能下翻的设计)。这时行程开关 2 松开,产品传送带继续运送产品,如此反复动作,便可实现多层一定个数的产品的整齐堆放。2.2.产品装箱过程当产品堆放到一定高度时,便可触动行程开关 4,由此发出的信号使电磁铁 1YA 通电,托箱气缸 A 的活塞杆伸出,使托板托住箱底,当托板升起触动行程开关 7 时,电磁铁 5YA 通电,装箱气缸 C 推动装箱板,将叠放整齐的多层产品推入纸箱内,推动的距离由行程开关 6 决定,当装箱气缸 C 活塞杆上的挡板碰到行程开关 6 时,气缸便退回。2.3.推箱、封箱过程纸箱放置在一个平板上,平板由一个气动支撑杆支撑着,当纸箱的重量增加时,支撑杆便被往下压,当纸箱的重量增加到规定的大小时,支撑杆下降到行程开关 8 的位置,触动行程开关 8。此时,说明装箱已经完成。当行程开关 8 被触动,并且装箱气缸已经退回,触动行程开关 5 时,电磁铁 7YA 通电,推箱气缸 D 的活塞杆伸出,在没有触及行程开关 9 之前,推动推箱板,将装好产品的纸箱推到第三个传送带上,再送到封装机处贴上封箱条。至此,完成一次循环操...
