管路拆装训练实训指导书

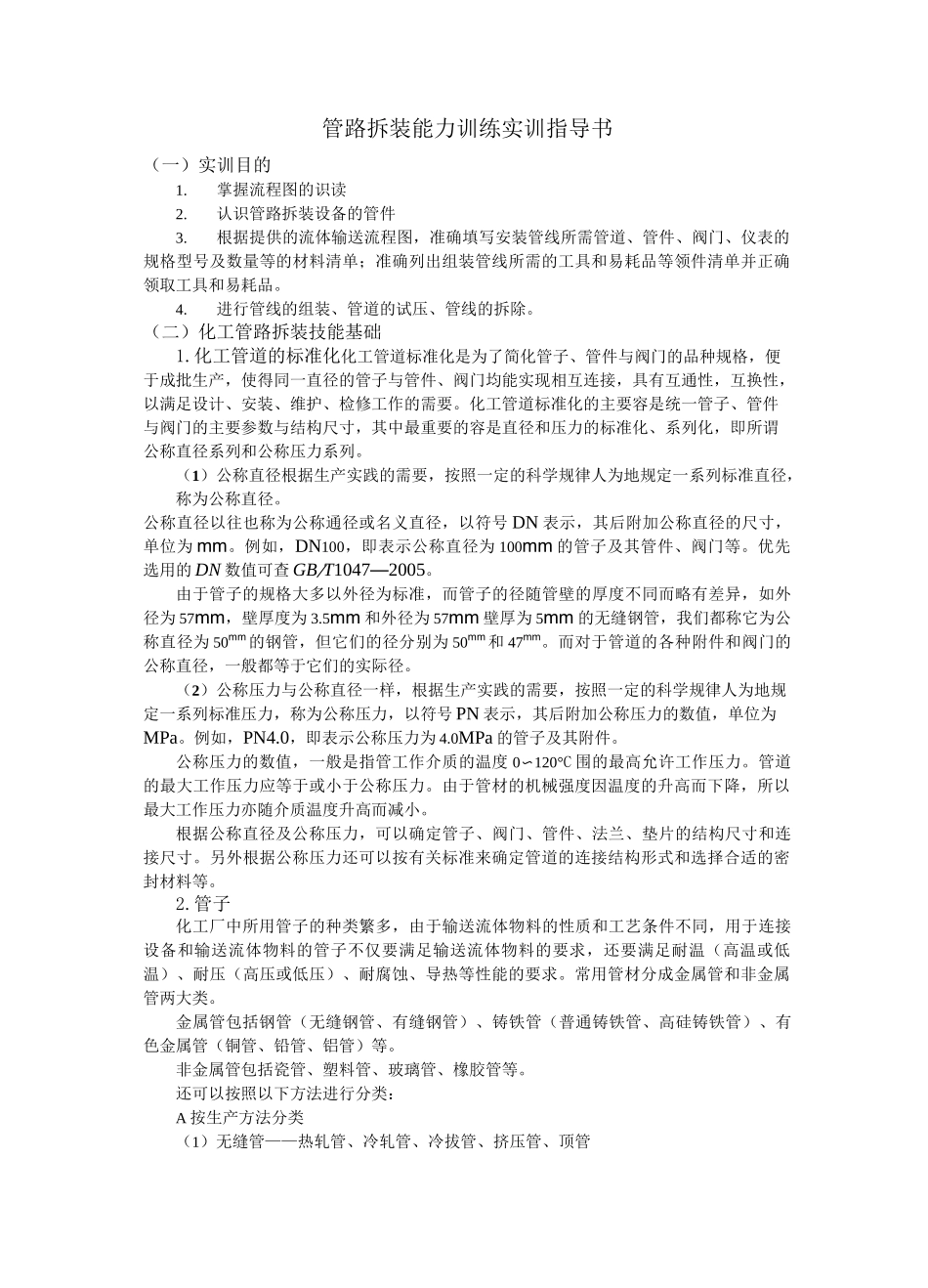

管路拆装能力训练实训指导书（一）实训目的1.掌握流程图的识读2.认识管路拆装设备的管件3.根据提供的流体输送流程图，准确填写安装管线所需管道、管件、阀门、仪表的规格型号及数量等的材料清单；准确列出组装管线所需的工具和易耗品等领件清单并正确领取工具和易耗品。4.进行管线的组装、管道的试压、管线的拆除。（二）化工管路拆装技能基础1.化工管道的标准化化工管道标准化是为了简化管子、管件与阀门的品种规格，便于成批生产，使得同一直径的管子与管件、阀门均能实现相互连接，具有互通性，互换性，以满足设计、安装、维护、检修工作的需要。化工管道标准化的主要容是统一管子、管件与阀门的主要参数与结构尺寸，其中最重要的容是直径和压力的标准化、系列化，即所谓公称直径系列和公称压力系列。（1）公称直径根据生产实践的需要，按照一定的科学规律人为地规定一系列标准直径，称为公称直径。公称直径以往也称为公称通径或名义直径，以符号 DN 表示，其后附加公称直径的尺寸，单位为 mm。例如，DN100，即表示公称直径为 100mm 的管子及其管件、阀门等。优先选用的 DN 数值可查 GB/T1047—2005。由于管子的规格大多以外径为标准，而管子的径随管壁的厚度不同而略有差异，如外径为 57mm，壁厚度为 3.5mm 和外径为 57mm 壁厚为 5mm 的无缝钢管，我们都称它为公称直径为 50mm 的钢管，但它们的径分别为 50mm 和 47mm。而对于管道的各种附件和阀门的公称直径，一般都等于它们的实际径。（2）公称压力与公称直径一样，根据生产实践的需要，按照一定的科学规律人为地规定一系列标准压力，称为公称压力，以符号 PN 表示，其后附加公称压力的数值，单位为MPa。例如，PN4.0，即表示公称压力为 4.0MPa 的管子及其附件。公称压力的数值，一般是指管工作介质的温度 0〜120°C 围的最高允许工作压力。管道的最大工作压力应等于或小于公称压力。由于管材的机械强度因温度的升高而下降，所以最大工作压力亦随介质温度升高而减小。根据公称直径及公称压力，可以确定管子、阀门、管件、法兰、垫片的结构尺寸和连接尺寸。另外根据公称压力还可以按有关标准来确定管道的连接结构形式和选择合适的密封材料等。2.管子化工厂中所用管子的种类繁多，由于输送流体物料的性质和工艺条件不同，用于连接设备和输送流体物料的管子不仅要满足输送流体物料的要求，还要满足耐温（高温或低温）、耐压（高压或低压）、耐腐蚀、导热等性能的要求。...
