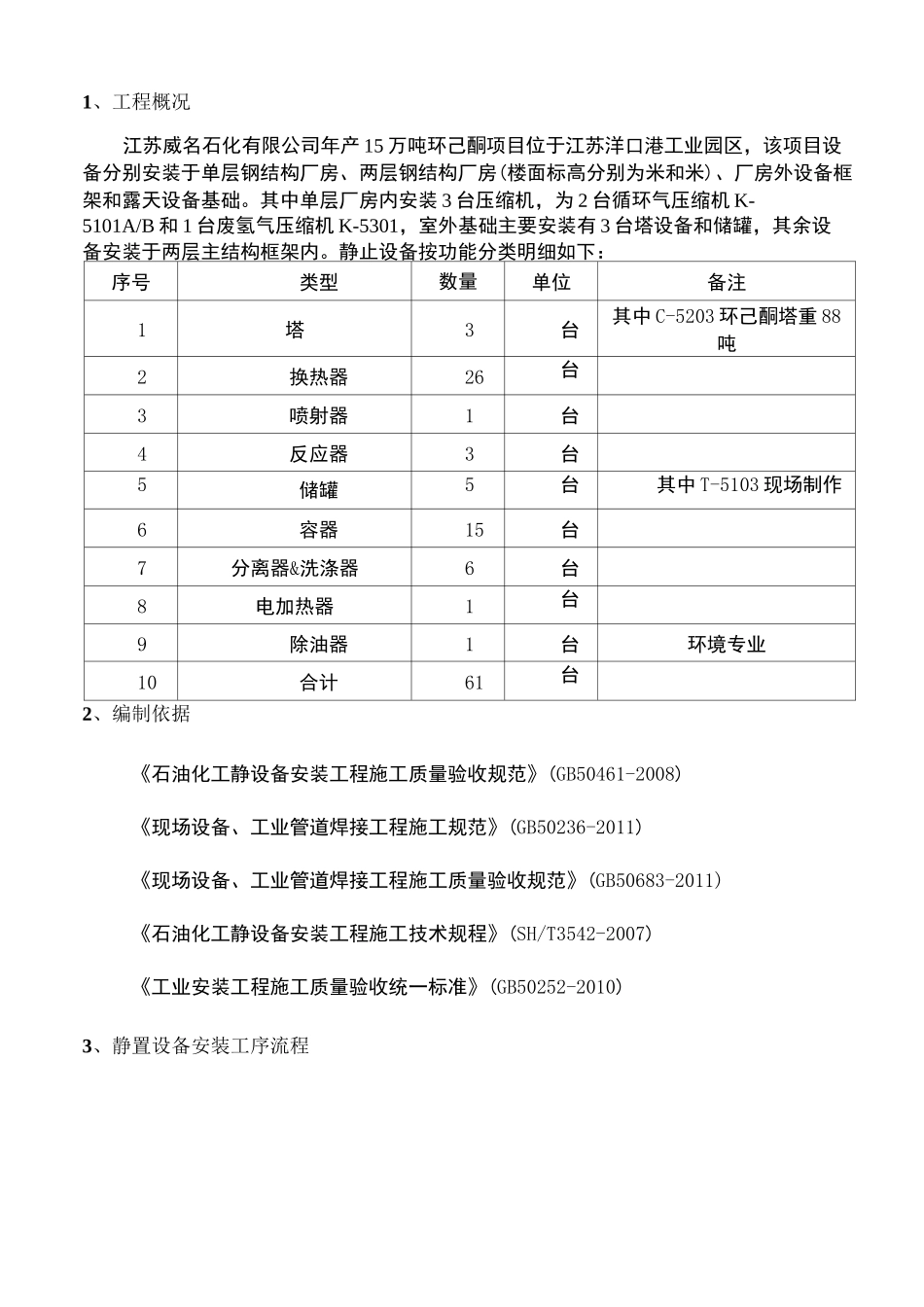

静设备安装施工方案Thedocumentwasfinallyrevisedon20211、工程概况江苏威名石化有限公司年产 15 万吨环己酮项目位于江苏洋口港工业园区，该项目设备分别安装于单层钢结构厂房、两层钢结构厂房(楼面标高分别为米和米)、厂房外设备框架和露天设备基础。其中单层厂房内安装 3 台压缩机，为 2 台循环气压缩机 K-5101A/B 和 1 台废氢气压缩机 K-5301，室外基础主要安装有 3 台塔设备和储罐，其余设备安装于两层主结构框架内。静止设备按功能分类明细如下：序号类型数量单位备注1塔3台其中 C-5203 环己酮塔重 88吨2换热器26台3喷射器1台4反应器3台5储罐5台其中 T-5103 现场制作6容器15台7分离器&洗涤器6台8电加热器1台9除油器1台环境专业10合计61台2、编制依据《石油化工静设备安装工程施工质量验收规范》(GB50461-2008)《现场设备、工业管道焊接工程施工规范》(GB50236-2011)《现场设备、工业管道焊接工程施工质量验收规范》(GB50683-2011)《石油化工静设备安装工程施工技术规程》(SH/T3542-2007)《工业安装工程施工质量验收统一标准》(GB50252-2010)3、静置设备安装工序流程4、施工准备(1) 技术准备♦设备的工艺平面位置图、标高图、设备基础图、安装施工图及施工说明和注释技术文件，并经图纸会审。♦设备使用说明书及与设备安装有关的技术文件。♦与机械设备安装有关的建筑结构、管线和道路等图样。♦施工方案已批准，组织施工人员熟悉图纸及施工方案，做好技术交底工作和必要的技术培训。♦安装时所使用的测量及检查用仪器与量具精度符合要求，经检定合格，在有效期内。♦特殊工种需做好岗前培训工作，施工时应持证上岗。(2) 现场准备♦施工现场具备三通一平(路通、水通、电通、场地平整)条件。♦设备安装需用的起重设备、作业机具齐全，劳动力充足，能够保证连续施工。♦现场用电符合安全使用要求。♦设备存放、保管地点应保持平整、清洁，排水畅通。♦备齐施工所需工、机具，及消耗材料，各种工、机具应经严格细致的检查，确保不存在安全隐患且应保证运转良好。5、设备验收、清点及检查设备开箱检验时应有建设单位、总包单位及监理单位人员参加，注意一下几点：(1) 交付安装的设备及附件必须符合设计要求，并附有合格证、质量证明文件及安装说明书等技术文件。(2) 现场制作的设备必须附有项目齐全的材料质量证明和产品合格证明书。(3) 安装技术人员应会同有关单位各专业人员，做好如下工作：♦设备的名称、类别、型号及规...
