大地电磁测深一维正演——地电学实验报告讲诉VIP专享

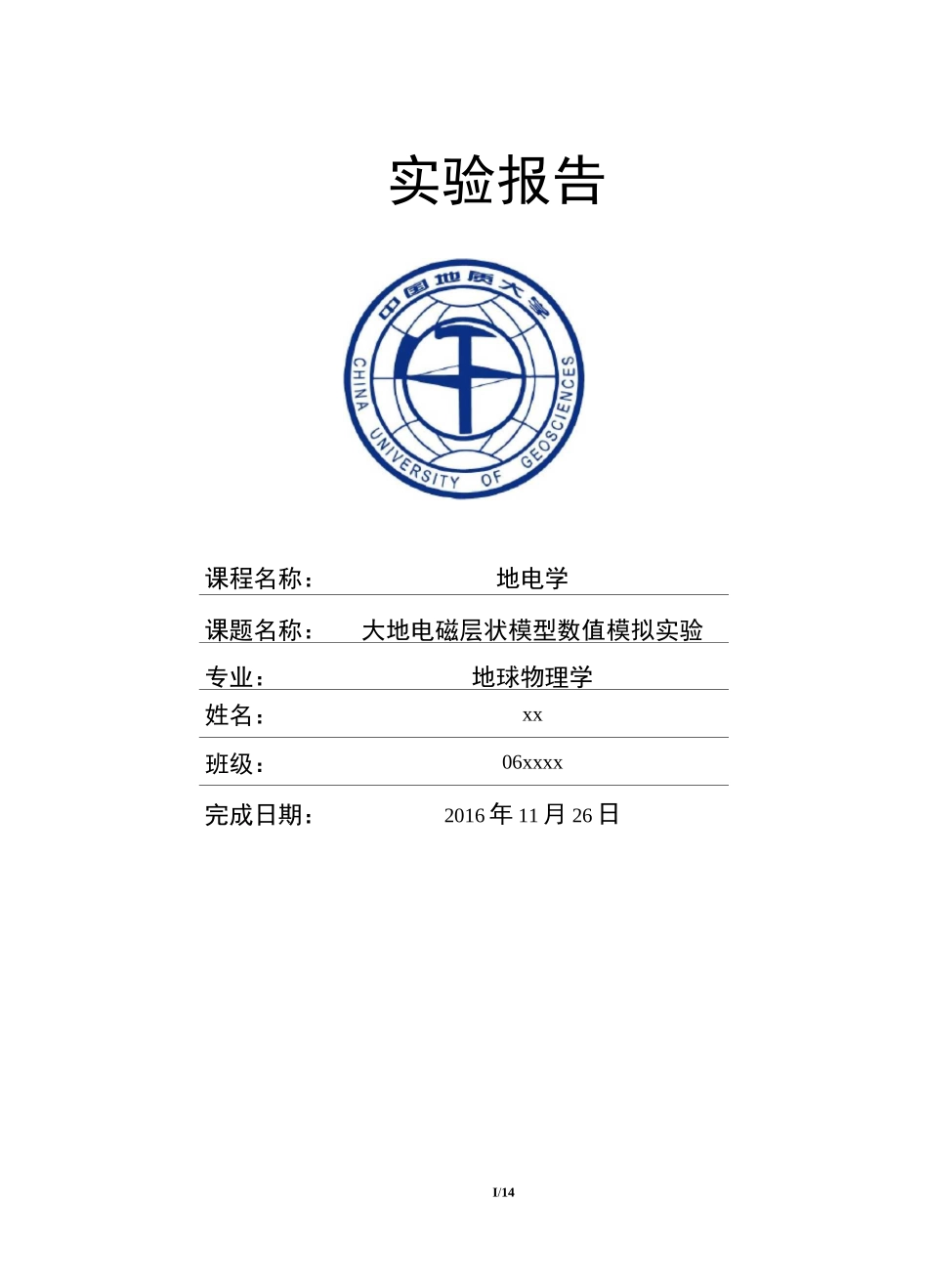

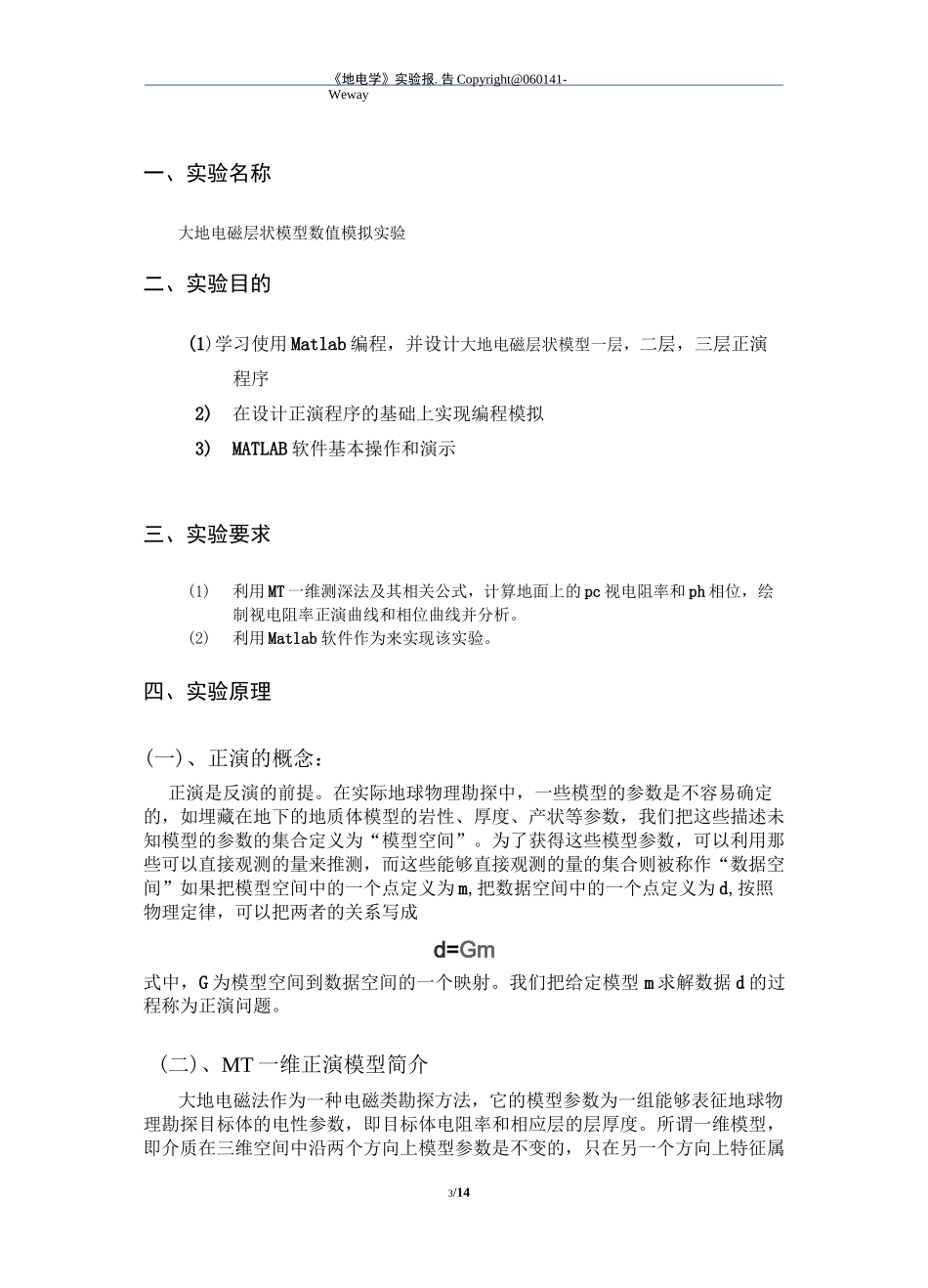

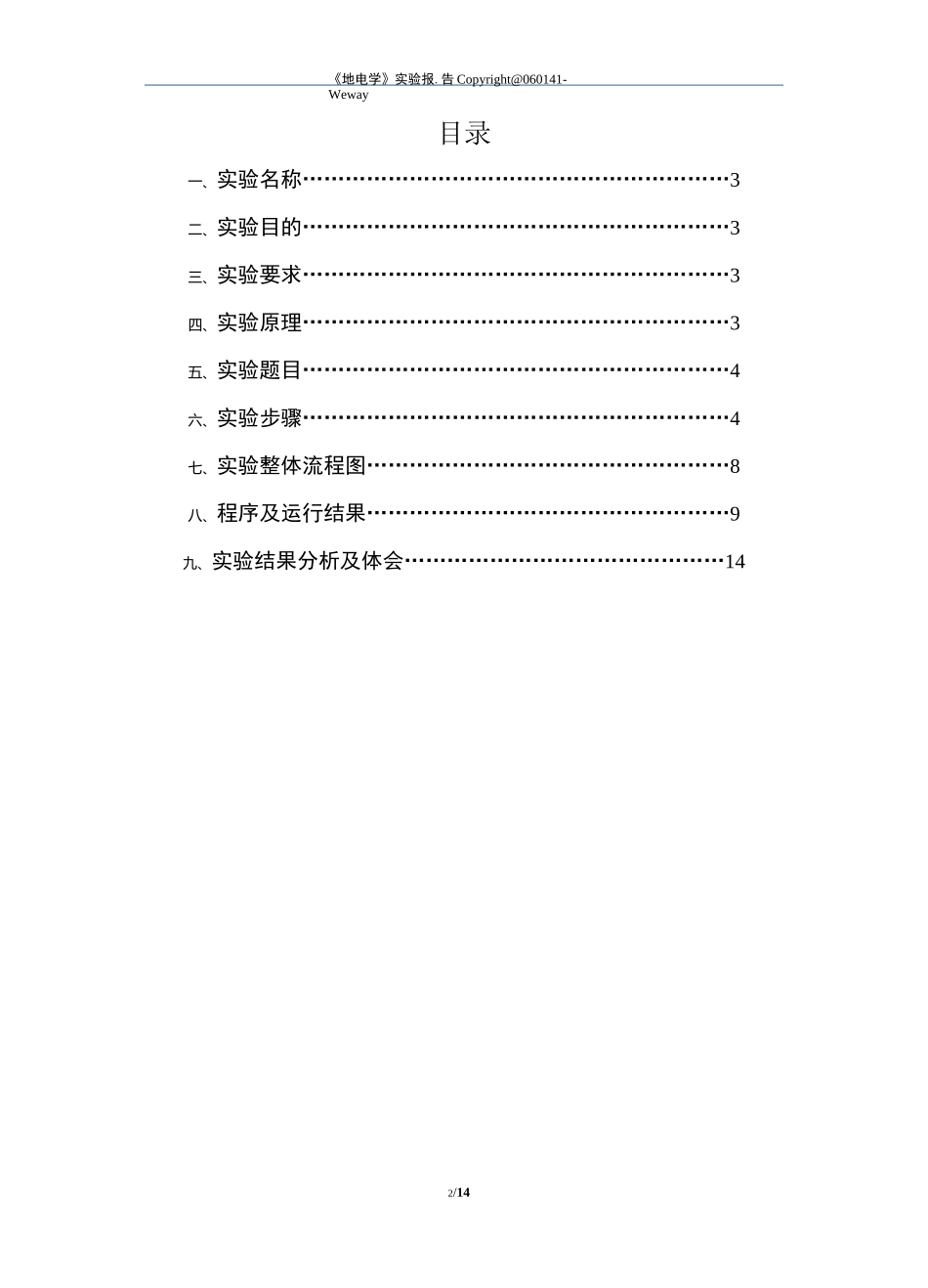

I/14实验报告课程名称：地电学课题名称：大地电磁层状模型数值模拟实验专业：地球物理学姓名：xx班级：06xxxx完成日期：2016 年 11 月 26 日《地电学》实验报.告 Copyright@060141-Weway2/14目录一、实验名称……………………………………………………3二、实验目的……………………………………………………3三、实验要求……………………………………………………3四、实验原理……………………………………………………3五、实验题目……………………………………………………4六、实验步骤……………………………………………………4七、实验整体流程图……………………………………………8八、程序及运行结果……………………………………………9九、实验结果分析及体会………………………………………14《地电学》实验报.告 Copyright@060141-Weway3/14一、实验名称大地电磁层状模型数值模拟实验二、实验目的(1)学习使用 Matlab 编程，并设计大地电磁层状模型一层，二层，三层正演程序2)在设计正演程序的基础上实现编程模拟3)MATLAB 软件基本操作和演示三、实验要求(1)利用 MT 一维测深法及其相关公式，计算地面上的 pc 视电阻率和 ph 相位，绘制视电阻率正演曲线和相位曲线并分析。(2)利用 Matlab 软件作为来实现该实验。四、实验原理(一)、正演的概念：正演是反演的前提。在实际地球物理勘探中，一些模型的参数是不容易确定的，如埋藏在地下的地质体模型的岩性、厚度、产状等参数，我们把这些描述未知模型的参数的集合定义为“模型空间”。为了获得这些模型参数，可以利用那些可以直接观测的量来推测，而这些能够直接观测的量的集合则被称作“数据空间”如果把模型空间中的一个点定义为 m,把数据空间中的一个点定义为 d,按照物理定律，可以把两者的关系写成d=Gm式中，G 为模型空间到数据空间的一个映射。我们把给定模型 m 求解数据 d 的过程称为正演问题。(二)、MT 一维正演模型简介大地电磁法作为一种电磁类勘探方法，它的模型参数为一组能够表征地球物理勘探目标体的电性参数，即目标体电阻率和相应层的层厚度。所谓一维模型，即介质在三维空间中沿两个方向上模型参数是不变的，只在另一个方向上特征属《地电学》实验报.告 Copyright@060141-Weway4/14性会变化。在此一维模型即指水平层状一维介质，即介质只在沿垂直于地面上的方向上电性（电阻率）变化，在另外两个方向上保持不变的典型特征，所以就构成一组...
