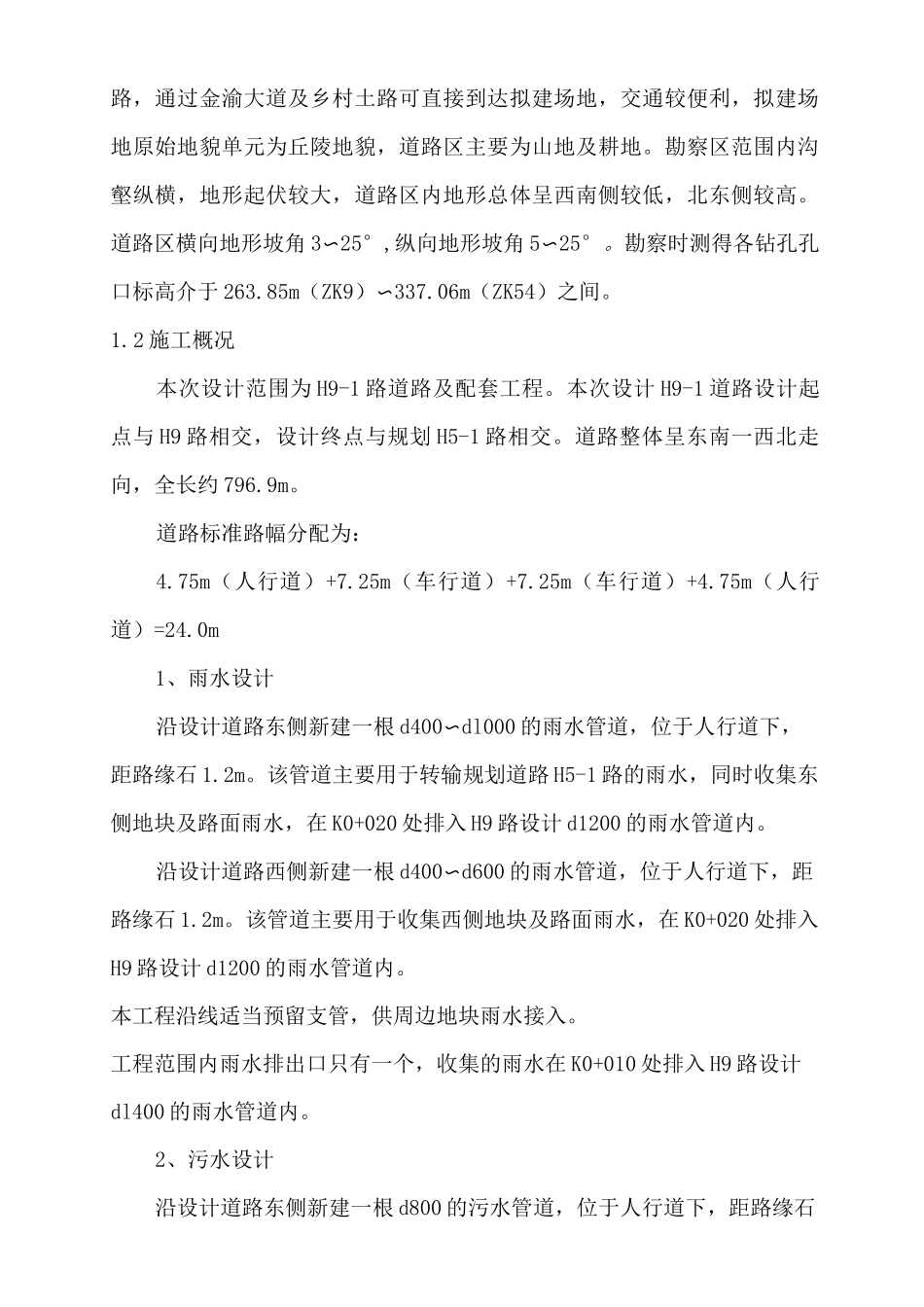

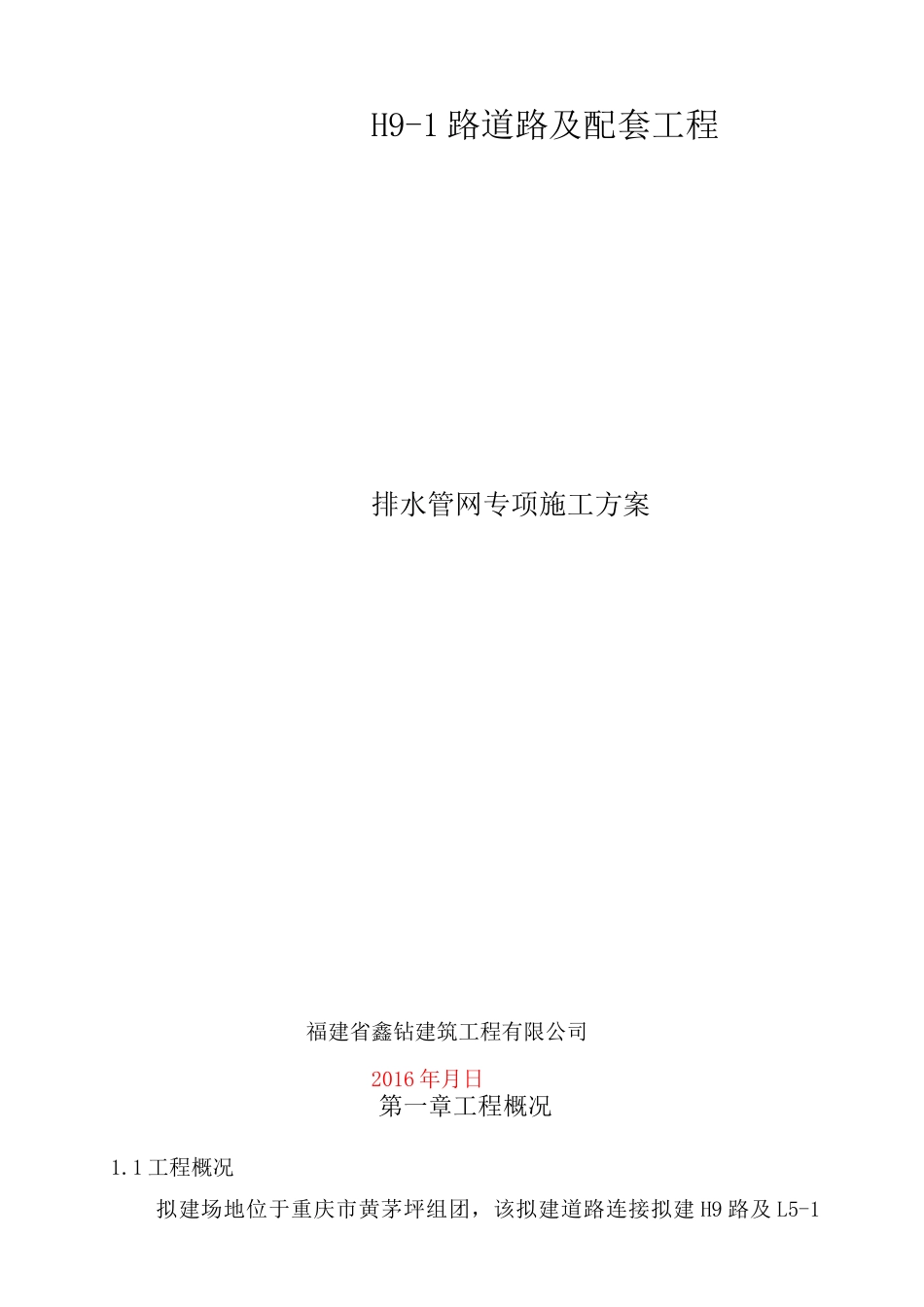

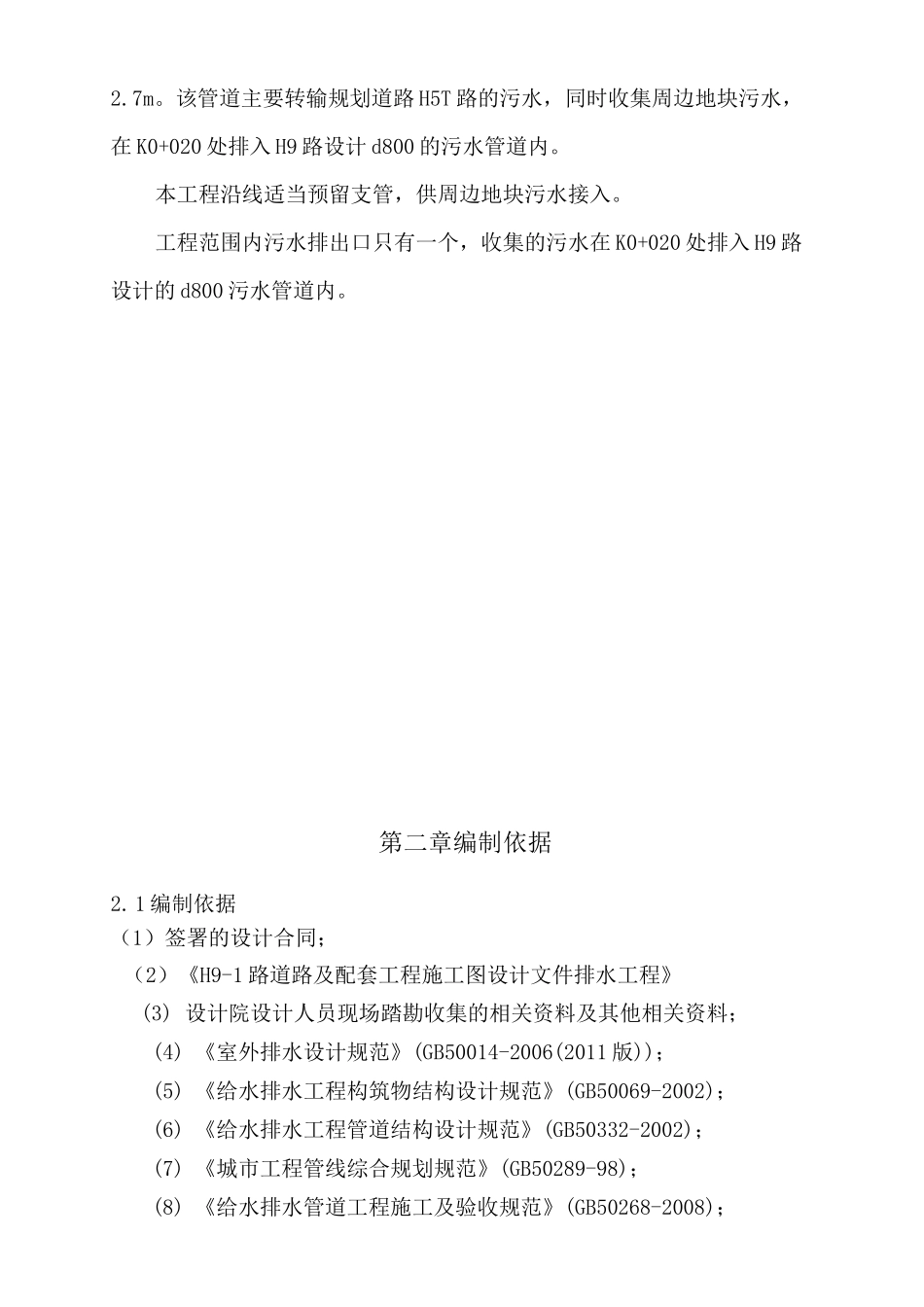

H9-1 路道路及配套工程排水管网专项施工方案福建省鑫钻建筑工程有限公司2016 年月日第一章工程概况1.1 工程概况拟建场地位于重庆市黄茅坪组团，该拟建道路连接拟建 H9 路及 L5-1路，通过金渝大道及乡村土路可直接到达拟建场地，交通较便利，拟建场地原始地貌单元为丘陵地貌，道路区主要为山地及耕地。勘察区范围内沟壑纵横，地形起伏较大，道路区内地形总体呈西南侧较低，北东侧较高。道路区横向地形坡角 3〜25°,纵向地形坡角 5〜25°。勘察时测得各钻孔孔口标高介于 263.85m（ZK9）〜337.06m（ZK54）之间。1.2 施工概况本次设计范围为 H9-1 路道路及配套工程。本次设计 H9-1 道路设计起点与 H9 路相交，设计终点与规划 H5-1 路相交。道路整体呈东南一西北走向，全长约 796.9m。道路标准路幅分配为：4.75m（人行道）+7.25m（车行道）+7.25m（车行道）+4.75m（人行道）=24.0m1、雨水设计沿设计道路东侧新建一根 d400〜dl000 的雨水管道，位于人行道下，距路缘石 1.2m。该管道主要用于转输规划道路 H5-1 路的雨水，同时收集东侧地块及路面雨水，在 K0+020 处排入 H9 路设计 d1200 的雨水管道内。沿设计道路西侧新建一根 d400〜d600 的雨水管道，位于人行道下，距路缘石 1.2m。该管道主要用于收集西侧地块及路面雨水，在 K0+020 处排入H9 路设计 d1200 的雨水管道内。本工程沿线适当预留支管，供周边地块雨水接入。工程范围内雨水排出口只有一个，收集的雨水在 K0+010 处排入 H9 路设计dl400 的雨水管道内。2、污水设计沿设计道路东侧新建一根 d800 的污水管道，位于人行道下，距路缘石2.7m。该管道主要转输规划道路 H5T 路的污水，同时收集周边地块污水，在 K0+020 处排入 H9 路设计 d800 的污水管道内。本工程沿线适当预留支管，供周边地块污水接入。工程范围内污水排出口只有一个，收集的污水在 K0+020 处排入 H9 路设计的 d800 污水管道内。第二章编制依据2.1 编制依据（1）签署的设计合同；（2）《H9-1 路道路及配套工程施工图设计文件排水工程》(3) 设计院设计人员现场踏勘收集的相关资料及其他相关资料；(4) 《室外排水设计规范》(GB50014-2006(2011 版))；(5) 《给水排水工程构筑物结构设计规范》(GB50069-2002)；(6) 《给水排水工程管道结构设计规范》(GB50332-2002)；(7) 《城市工程管线综合规划规范》(GB50289-98)；(8) 《给水排水管道工程施工及验收规范》(GB50268...
