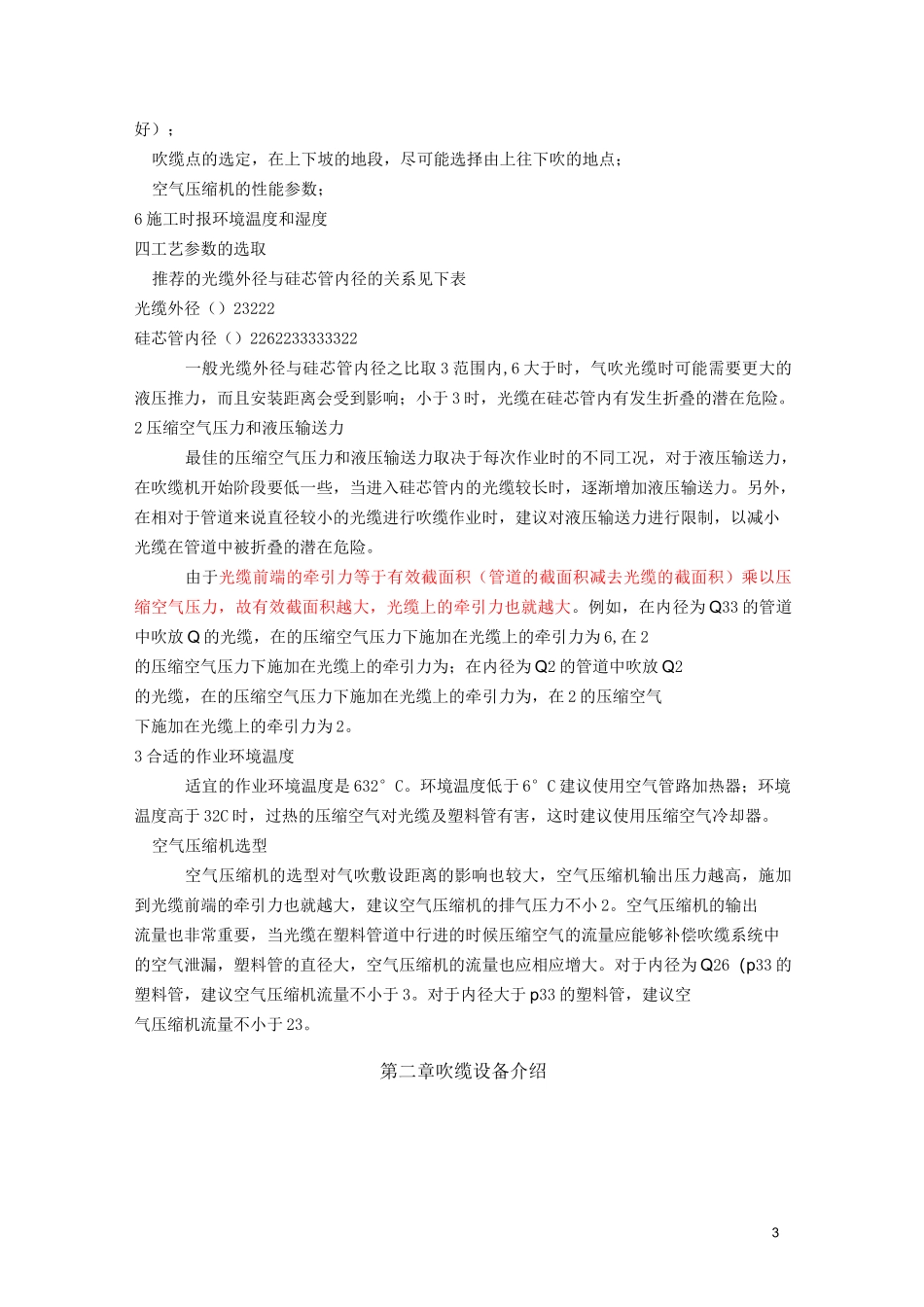

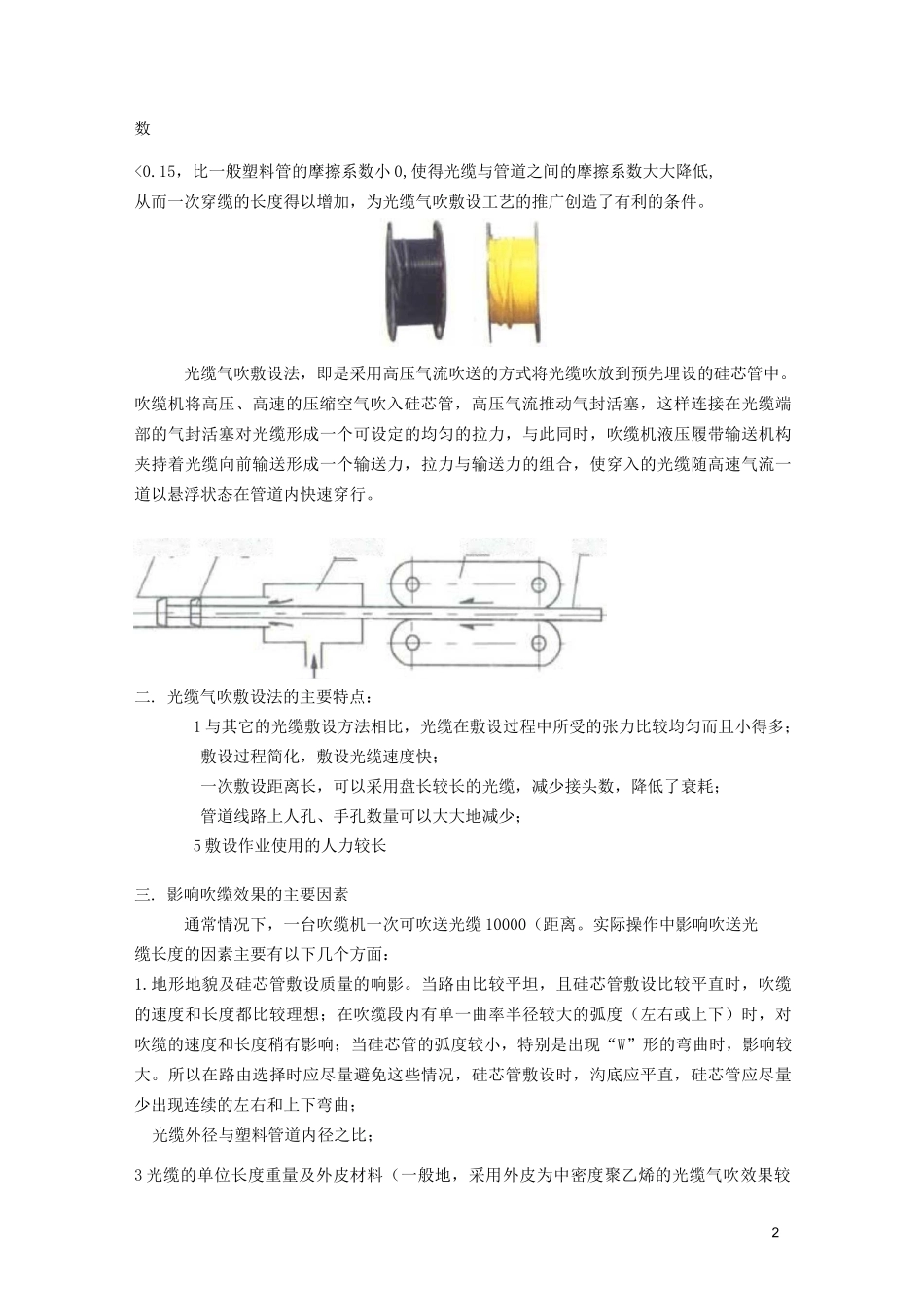

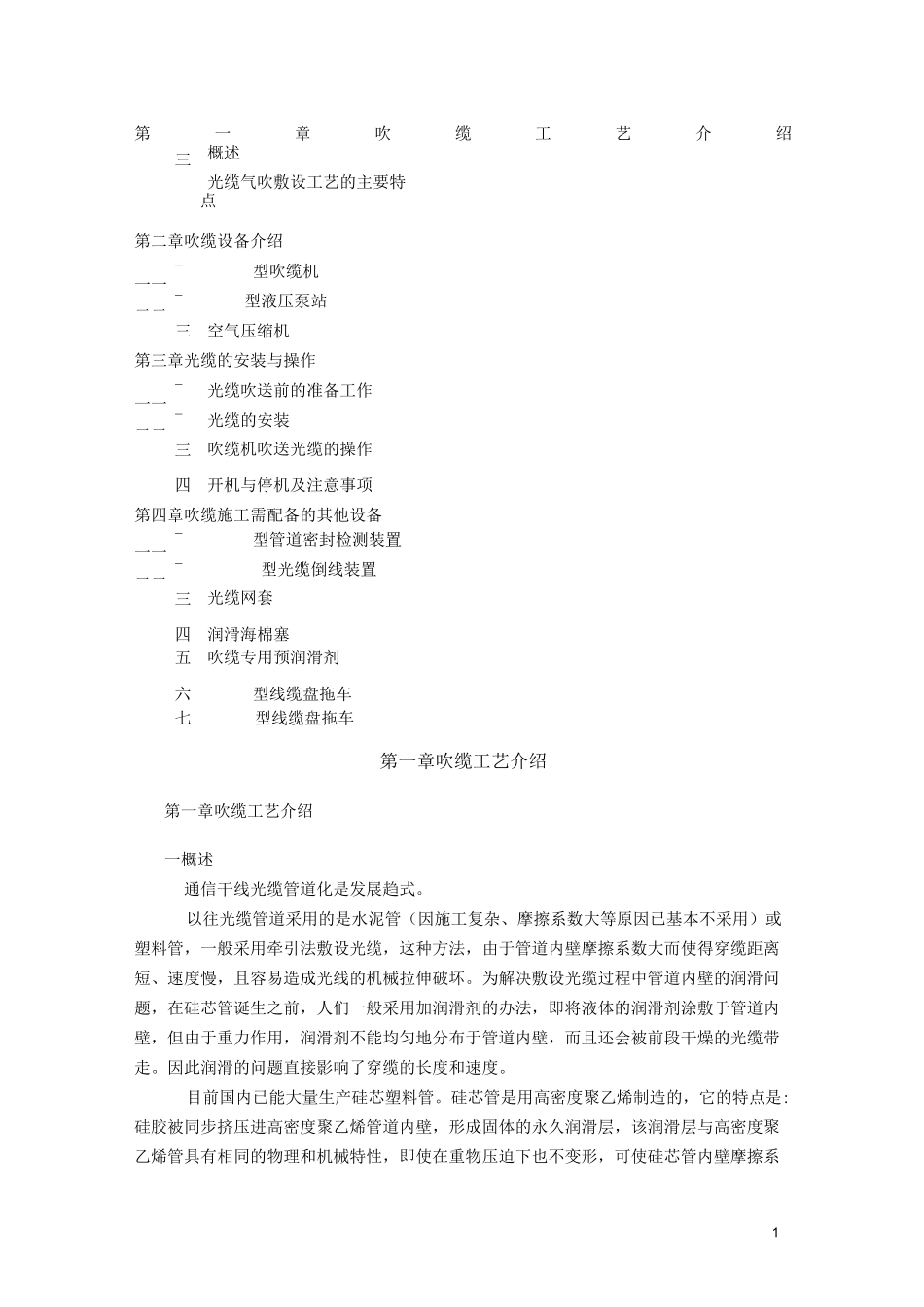

1第一章吹缆工艺介绍三概述光缆气吹敷设工艺的主要特点第二章吹缆设备介绍-一一型吹缆机-二二型液压泵站三空气压缩机第三章光缆的安装与操作-一一光缆吹送前的准备工作-二二光缆的安装三吹缆机吹送光缆的操作四开机与停机及注意事项第四章吹缆施工需配备的其他设备-一一型管道密封检测装置-二二型光缆倒线装置三光缆网套四润滑海棉塞五吹缆专用预润滑剂六型线缆盘拖车七型线缆盘拖车第一章吹缆工艺介绍第一章吹缆工艺介绍一概述通信干线光缆管道化是发展趋式。以往光缆管道采用的是水泥管(因施工复杂、摩擦系数大等原因已基本不采用)或塑料管,一般采用牵引法敷设光缆,这种方法,由于管道内壁摩擦系数大而使得穿缆距离短、速度慢,且容易造成光线的机械拉伸破坏。为解决敷设光缆过程中管道内壁的润滑问题,在硅芯管诞生之前,人们一般采用加润滑剂的办法,即将液体的润滑剂涂敷于管道内壁,但由于重力作用,润滑剂不能均匀地分布于管道内壁,而且还会被前段干燥的光缆带走。因此润滑的问题直接影响了穿缆的长度和速度。目前国内已能大量生产硅芯塑料管。硅芯管是用高密度聚乙烯制造的,它的特点是:硅胶被同步挤压进高密度聚乙烯管道内壁,形成固体的永久润滑层,该润滑层与高密度聚乙烯管具有相同的物理和机械特性,即使在重物压迫下也不变形,可使硅芯管内壁摩擦系2光塑料管气封活垂吹缆输送机数<0.15,比一般塑料管的摩擦系数小 0,使得光缆与管道之间的摩擦系数大大降低,从而一次穿缆的长度得以增加,为光缆气吹敷设工艺的推广创造了有利的条件。光缆气吹敷设法,即是采用高压气流吹送的方式将光缆吹放到预先埋设的硅芯管中。吹缆机将高压、高速的压缩空气吹入硅芯管,高压气流推动气封活塞,这样连接在光缆端部的气封活塞对光缆形成一个可设定的均匀的拉力,与此同时,吹缆机液压履带输送机构夹持着光缆向前输送形成一个输送力,拉力与输送力的组合,使穿入的光缆随高速气流一道以悬浮状态在管道内快速穿行。二. 光缆气吹敷设法的主要特点:1 与其它的光缆敷设方法相比,光缆在敷设过程中所受的张力比较均匀而且小得多;敷设过程简化,敷设光缆速度快;一次敷设距离长,可以采用盘长较长的光缆,减少接头数,降低了衰耗;管道线路上人孔、手孔数量可以大大地减少;5 敷设作业使用的人力较长三. 影响吹缆效果的主要因素通常情况下,一台吹缆机一次可吹送光缆 10000(距离。实际操作中影响吹送光缆长度的因素主要有以下几个方面:1.地形...
