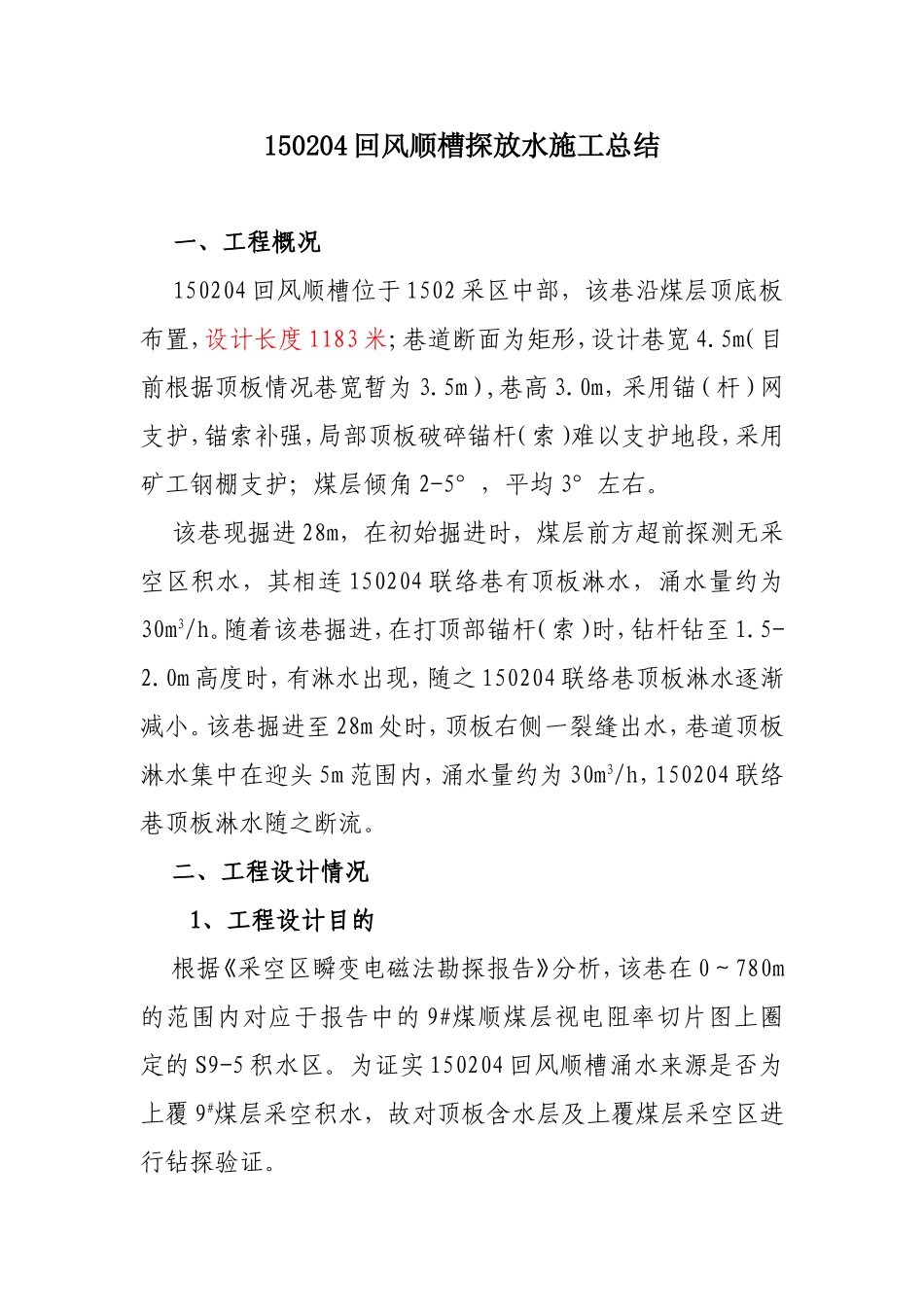

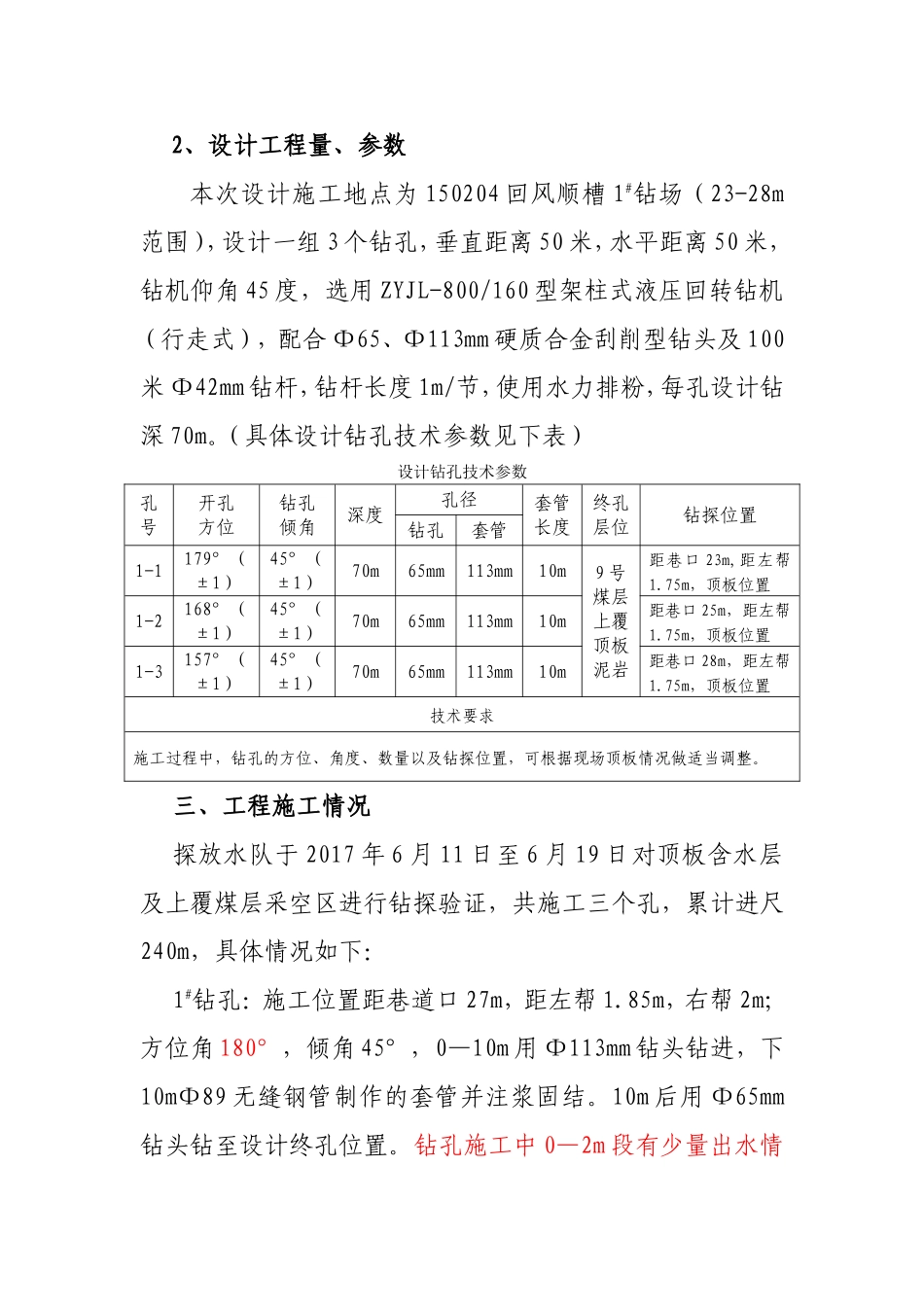

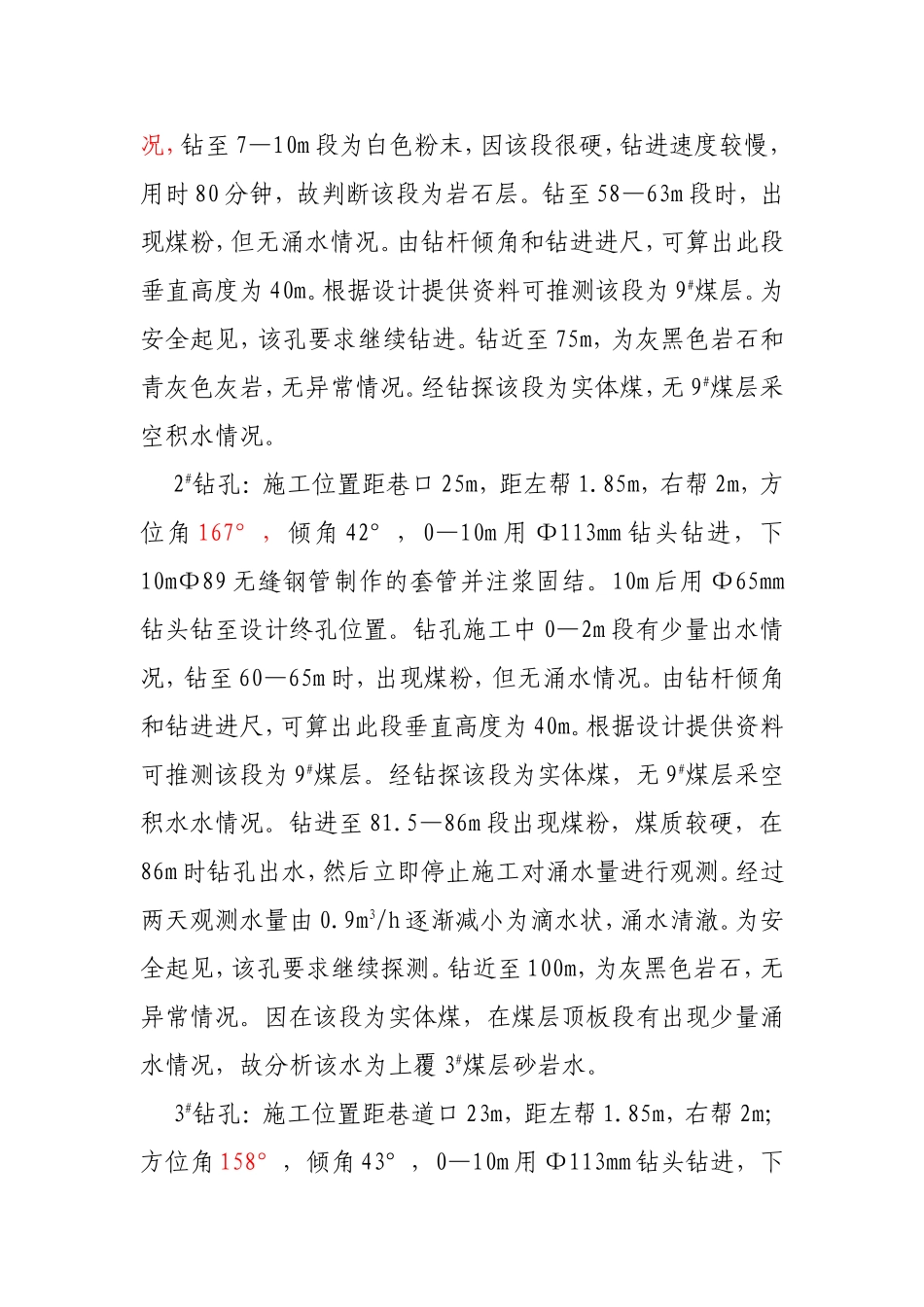

150204回风顺槽探放水施工总结一、工程概况150204回风顺槽位于1502采区中部，该巷沿煤层顶底板布置，设计长度1183米；巷道断面为矩形，设计巷宽4.5m（目前根据顶板情况巷宽暂为3.5m）,巷高3.0m，采用锚（杆）网支护，锚索补强，局部顶板破碎锚杆（索）难以支护地段，采用矿工钢棚支护；煤层倾角2-5°，平均3°左右。该巷现掘进28m，在初始掘进时，煤层前方超前探测无采空区积水，其相连150204联络巷有顶板淋水，涌水量约为30m3/h。随着该巷掘进，在打顶部锚杆（索）时，钻杆钻至1.5-2.0m高度时，有淋水出现，随之150204联络巷顶板淋水逐渐减小。该巷掘进至28m处时，顶板右侧一裂缝出水，巷道顶板淋水集中在迎头5m范围内，涌水量约为30m3/h，150204联络巷顶板淋水随之断流。二、工程设计情况1、工程设计目的根据《采空区瞬变电磁法勘探报告》分析，该巷在0～780m的范围内对应于报告中的9#煤顺煤层视电阻率切片图上圈定的S9-5积水区。为证实150204回风顺槽涌水来源是否为上覆9#煤层采空积水，故对顶板含水层及上覆煤层采空区进行钻探验证。2、设计工程量、参数本次设计施工地点为150204回风顺槽1#钻场（23-28m范围），设计一组3个钻孔，垂直距离50米，水平距离50米，钻机仰角45度，选用ZYJL-800/160型架柱式液压回转钻机（行走式），配合Φ65、Φ113mm硬质合金刮削型钻头及100米Φ42mm钻杆，钻杆长度1m/节，使用水力排粉，每孔设计钻深70m。（具体设计钻孔技术参数见下表）设计钻孔技术参数孔号开孔方位钻孔倾角深度孔径套管长度终孔层位钻探位置钻孔套管1-1179°（±1）45°（±1）70m65mm113mm10m9号煤层上覆顶板泥岩距巷口23m,距左帮1.75m，顶板位置1-2168°（±1）45°（±1）70m65mm113mm10m距巷口25m，距左帮1.75m，顶板位置1-3157°（±1）45°（±1）70m65mm113mm10m距巷口28m，距左帮1.75m，顶板位置技术要求施工过程中，钻孔的方位、角度、数量以及钻探位置，可根据现场顶板情况做适当调整。三、工程施工情况探放水队于2017年6月11日至6月19日对顶板含水层及上覆煤层采空区进行钻探验证，共施工三个孔，累计进尺240m，具体情况如下：1#钻孔：施工位置距巷道口27m，距左帮1.85m，右帮2m；方位角180°，倾角45°，0—10m用Φ113mm钻头钻进，下10mΦ89无缝钢管制作的套管并注浆固结。10m后用Φ65mm钻头钻至设计终孔位置。钻孔施工中0—2m段有少量出水情况，钻至7—10m段为白色粉末，因该段很硬，钻进速度较慢，用时80分钟，故判断该段为岩石层。钻至58—63m段时，出现煤粉，但无涌水情况。由钻杆倾角和钻进进尺，可算出此段垂直高度为40m。根据设计提供资料可推测该段为9#煤层。为安全起见，该孔要求继续钻进。钻近至75m，为灰黑色岩石和青灰色灰岩，无异常情况。经钻探该段为实体煤，无9#煤层采空积水情况。2#钻孔：施工位置距巷口25m，距左帮1.85m，右帮2m，方位角167°，倾角42°，0—10m用Φ113mm钻头钻进，下10mΦ89无缝钢管制作的套管并注浆固结。10m后用Φ65mm钻头钻至设计终孔位置。钻孔施工中0—2m段有少量出水情况，钻至60—65m时，出现煤粉，但无涌水情况。由钻杆倾角和钻进进尺，可算出此段垂直高度为40m。根据设计提供资料可推测该段为9#煤层。经钻探该段为实体煤，无9#煤层采空积水水情况。钻进至81.5—86m段出现煤粉，煤质较硬，在86m时钻孔出水，然后立即停止施工对涌水量进行观测。经过两天观测水量由0.9m3/h逐渐减小为滴水状，涌水清澈。为安全起见，该孔要求继续探测。钻近至100m，为灰黑色岩石，无异常情况。因在该段为实体煤，在煤层顶板段有出现少量涌水情况，故分析该水为上覆3#煤层砂岩水。3#钻孔：施工位置距巷道口23m，距左帮1.85m，右帮2m；方位角158°，倾角43°，0—10m用Φ113mm钻头钻进，下10mΦ89无缝钢管制作的套管并注浆固结。10m后用Φ65mm钻头钻至设计终孔位置。钻孔施工中0—2m段有少量出水情况，钻至8—11m段为白色粉末，因该段很硬，钻进速度较慢，用时80分钟，故判断该段为岩石层。钻至59—63m段时，出现煤粉，但无涌水情况。由钻杆倾角和钻进进尺，可算出此段垂直高度为40m。根据设计提供资料可推测该段为9#煤层。为安全起见，该孔...
