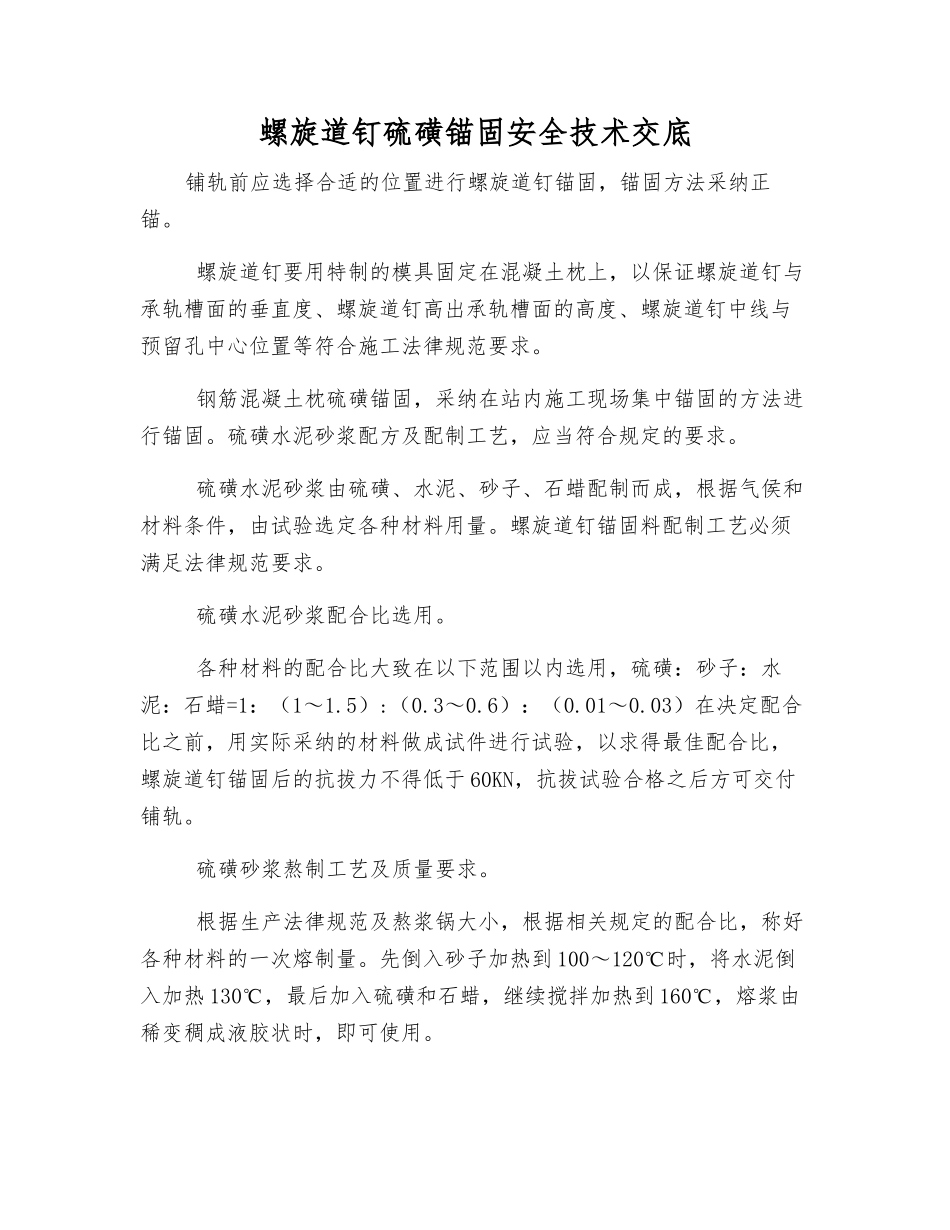

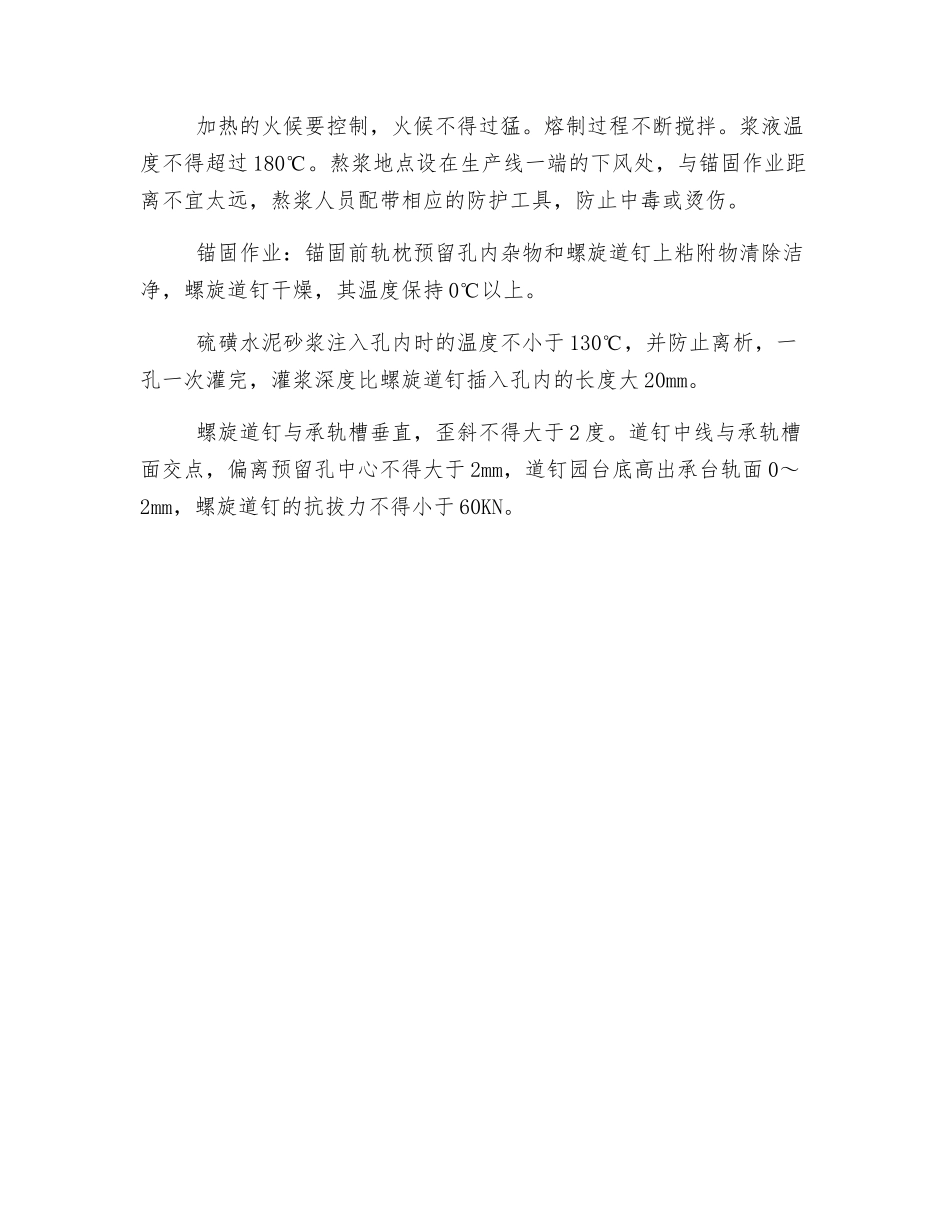

螺旋道钉硫磺锚固安全技术交底铺轨前应选择合适的位置进行螺旋道钉锚固，锚固方法采纳正锚。 螺旋道钉要用特制的模具固定在混凝土枕上，以保证螺旋道钉与承轨槽面的垂直度、螺旋道钉高出承轨槽面的高度、螺旋道钉中线与预留孔中心位置等符合施工法律规范要求。 钢筋混凝土枕硫磺锚固，采纳在站内施工现场集中锚固的方法进行锚固。硫磺水泥砂浆配方及配制工艺，应当符合规定的要求。 硫磺水泥砂浆由硫磺、水泥、砂子、石蜡配制而成，根据气侯和材料条件，由试验选定各种材料用量。螺旋道钉锚固料配制工艺必须满足法律规范要求。 硫磺水泥砂浆配合比选用。 各种材料的配合比大致在以下范围以内选用，硫磺：砂子：水泥：石蜡=1：（1～1.5）:（0.3～0.6）：（0.01～0.03）在决定配合比之前，用实际采纳的材料做成试件进行试验，以求得最佳配合比，螺旋道钉锚固后的抗拔力不得低于 60KN，抗拔试验合格之后方可交付铺轨。 硫磺砂浆熬制工艺及质量要求。 根据生产法律规范及熬浆锅大小，根据相关规定的配合比，称好各种材料的一次熔制量。先倒入砂子加热到 100～120℃时，将水泥倒入加热 130℃，最后加入硫磺和石蜡，继续搅拌加热到 160℃，熔浆由稀变稠成液胶状时，即可使用。 加热的火候要控制，火候不得过猛。熔制过程不断搅拌。浆液温度不得超过 180℃。熬浆地点设在生产线一端的下风处，与锚固作业距离不宜太远，熬浆人员配带相应的防护工具，防止中毒或烫伤。 锚固作业：锚固前轨枕预留孔内杂物和螺旋道钉上粘附物清除洁净，螺旋道钉干燥，其温度保持 0℃以上。 硫磺水泥砂浆注入孔内时的温度不小于 130℃，并防止离析，一孔一次灌完，灌浆深度比螺旋道钉插入孔内的长度大 20mm。 螺旋道钉与承轨槽垂直，歪斜不得大于 2 度。道钉中线与承轨槽面交点，偏离预留孔中心不得大于 2mm，道钉园台底高出承台轨面 0～2mm，螺旋道钉的抗拔力不得小于 60KN。
