超大人工挖孔桩施工工艺及监理控制要点

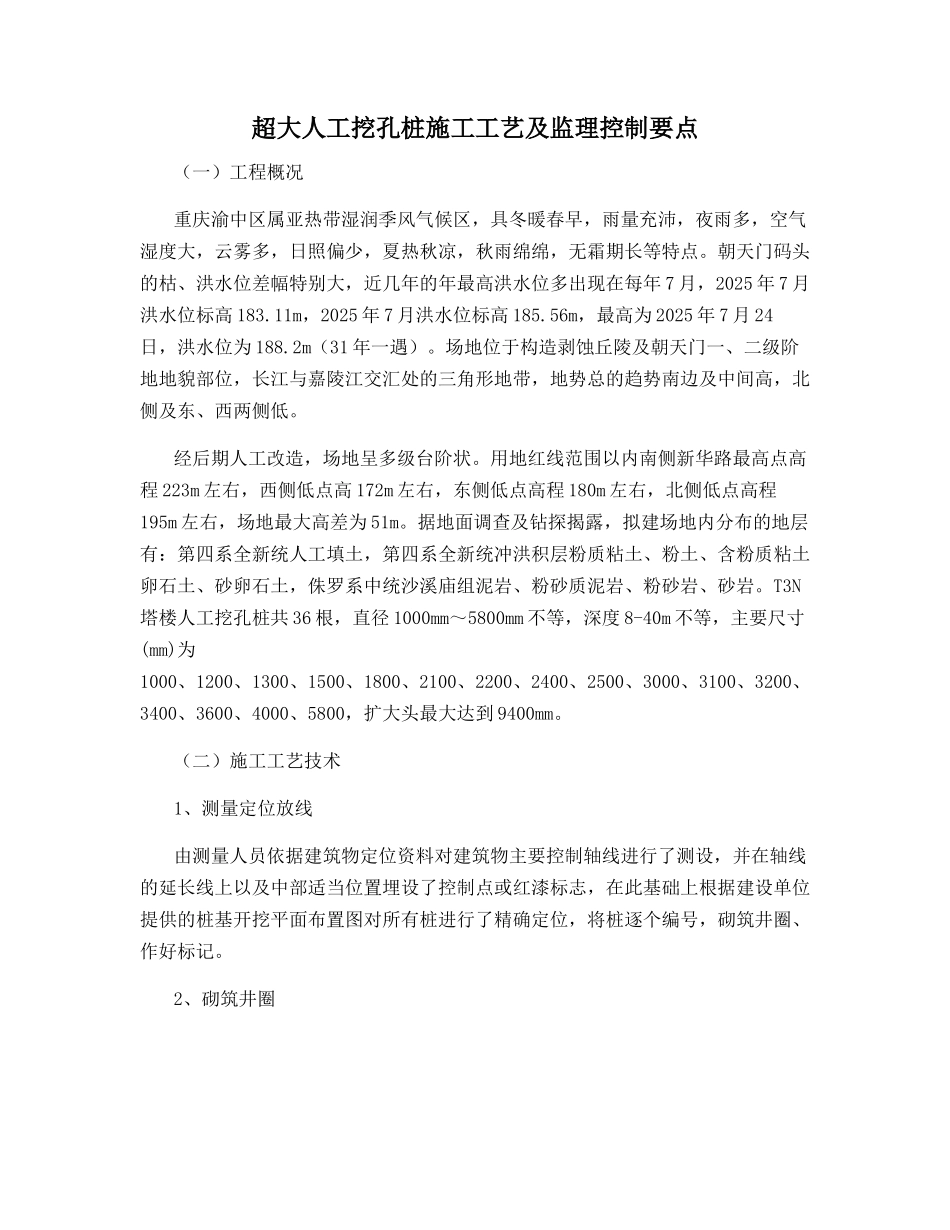

超大人工挖孔桩施工工艺及监理控制要点_第1页
1/13

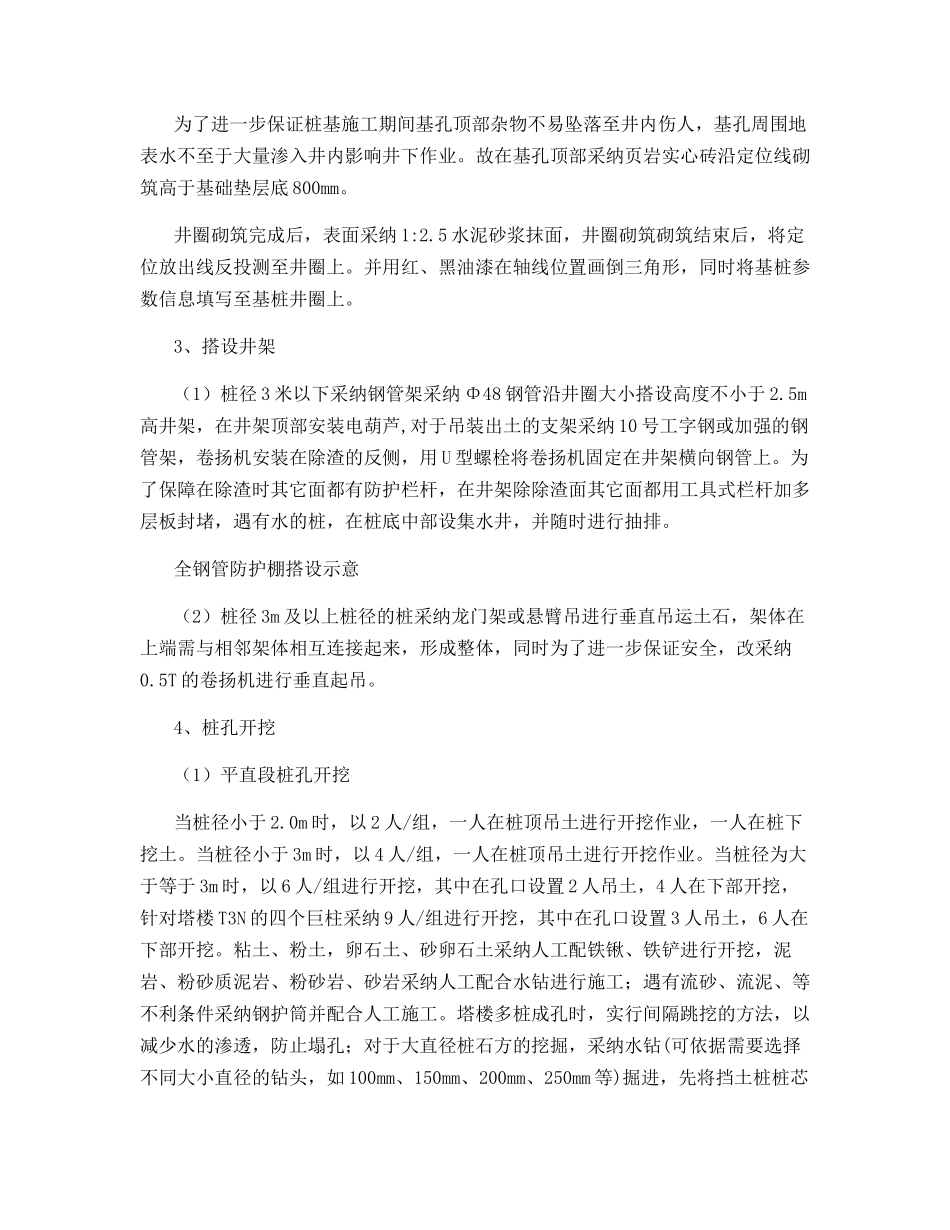

超大人工挖孔桩施工工艺及监理控制要点_第2页
2/13

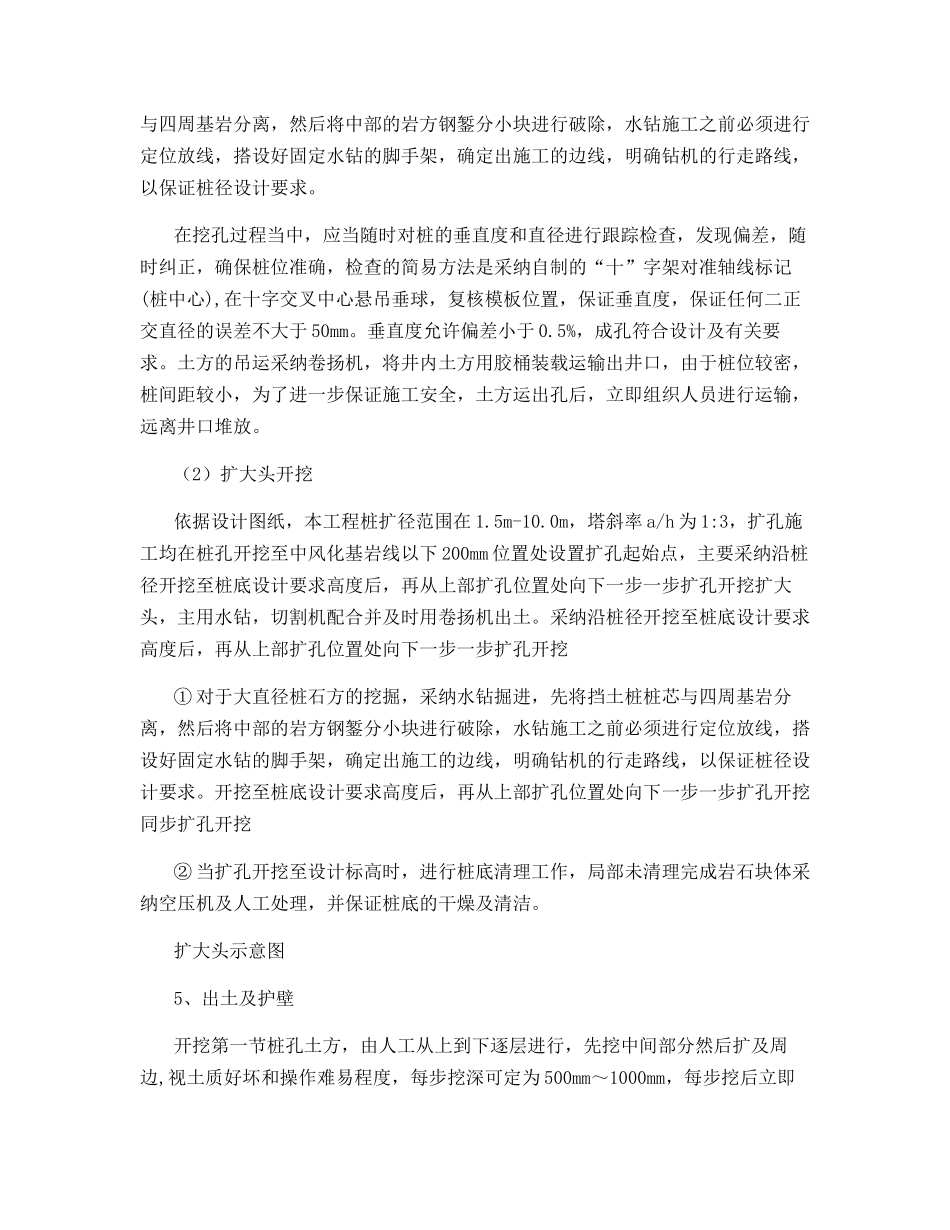

超大人工挖孔桩施工工艺及监理控制要点_第3页
3/13
超大人工挖孔桩施工工艺及监理控制要点(一)工程概况重庆渝中区属亚热带湿润季风气候区,具冬暖春早,雨量充沛,夜雨多,空气湿度大,云雾多,日照偏少,夏热秋凉,秋雨绵绵,无霜期长等特点。朝天门码头的枯、洪水位差幅特别大,近几年的年最高洪水位多出现在每年 7 月,2025 年 7 月洪水位标高 183.11m,2025 年 7 月洪水位标高 185.56m,最高为 2025 年 7 月 24日,洪水位为 188.2m(31 年一遇)。场地位于构造剥蚀丘陵及朝天门一、二级阶地地貌部位,长江与嘉陵江交汇处的三角形地带,地势总的趋势南边及中间高,北侧及东、西两侧低。经后期人工改造,场地呈多级台阶状。用地红线范围以内南侧新华路最高点高程 223m 左右,西侧低点高 172m 左右,东侧低点高程 180m 左右,北侧低点高程195m 左右,场地最大高差为 51m。据地面调查及钻探揭露,拟建场地内分布的地层有:第四系全新统人工填土,第四系全新统冲洪积层粉质粘土、粉土、含粉质粘土卵石土、砂卵石土,侏罗系中统沙溪庙组泥岩、粉砂质泥岩、粉砂岩、砂岩。T3N塔楼人工挖孔桩共 36 根,直径 1000mm~5800mm 不等,深度 8-40m 不等,主要尺寸(mm)为1000、1200、1300、1500、1800、2100、2200、2400、2500、3000、3100、3200、3400、3600、4000、5800,扩大头最大达到 9400mm。(二)施工工艺技术1、测量定位放线由测量人员依据建筑物定位资料对建筑物主要控制轴线进行了测设,并在轴线的延长线上以及中部适当位置埋设了控制点或红漆标志,在此基础上根据建设单位提供的桩基开挖平面布置图对所有桩进行了精确定位,将桩逐个编号,砌筑井圈、作好标记。2、砌筑井圈为了进一步保证桩基施工期间基孔顶部杂物不易坠落至井内伤人,基孔周围地表水不至于大量渗入井内影响井下作业。故在基孔顶部采纳页岩实心砖沿定位线砌筑高于基础垫层底 800mm。井圈砌筑完成后,表面采纳 1:2.5 水泥砂浆抹面,井圈砌筑砌筑结束后,将定位放出线反投测至井圈上。并用红、黑油漆在轴线位置画倒三角形,同时将基桩参数信息填写至基桩井圈上。3、搭设井架(1)桩径 3 米以下采纳钢管架采纳 Φ48 钢管沿井圈大小搭设高度不小于 2.5m高井架,在井架顶部安装电葫芦,对于吊装出土的支架采纳 10 号工字钢或加强的钢管架,卷扬机安装在除渣的反侧,用 U 型螺栓将卷扬机固定在井架横向钢管上。为了保障在除渣时其它面都有防护栏杆,在井架除除渣面其它面都用工具式栏杆加多...
