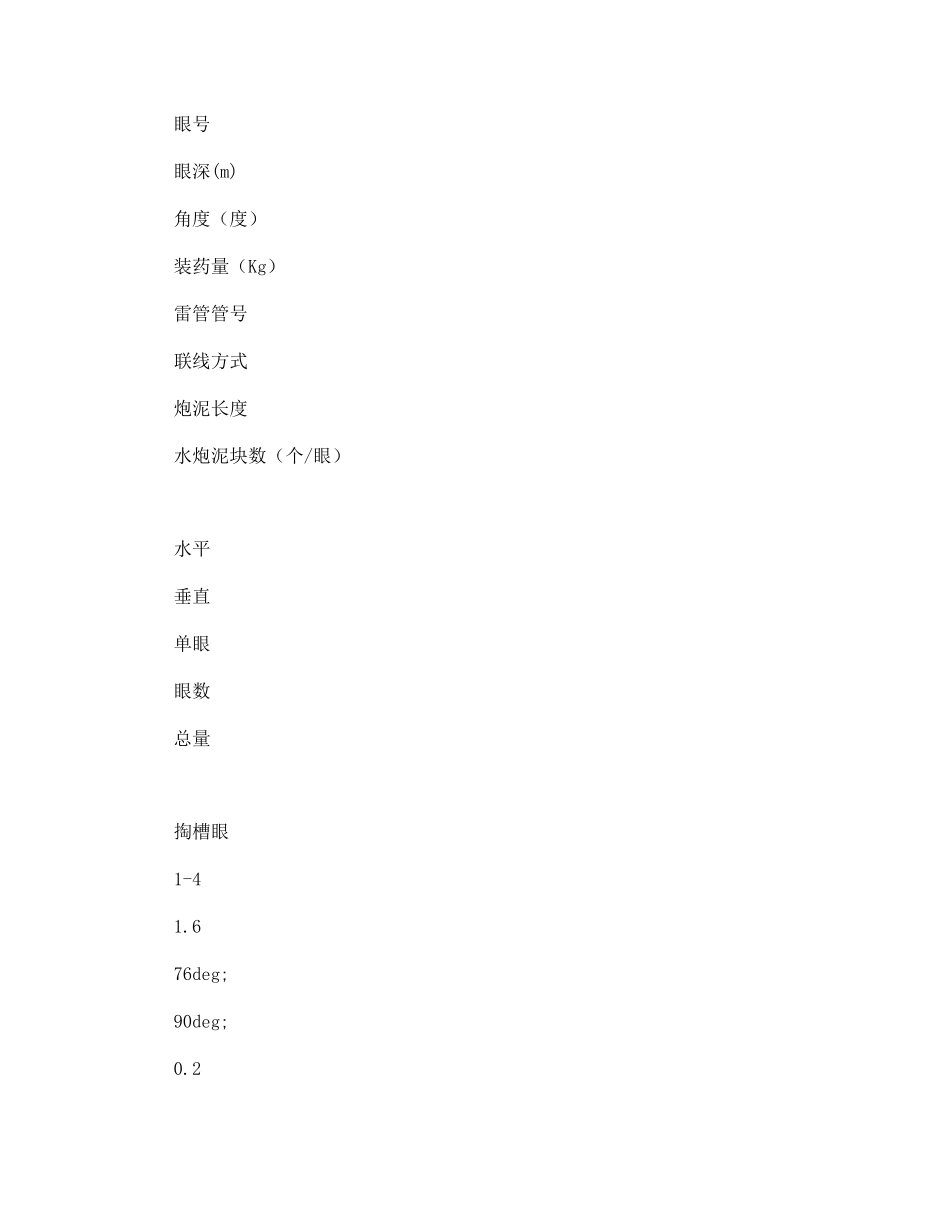

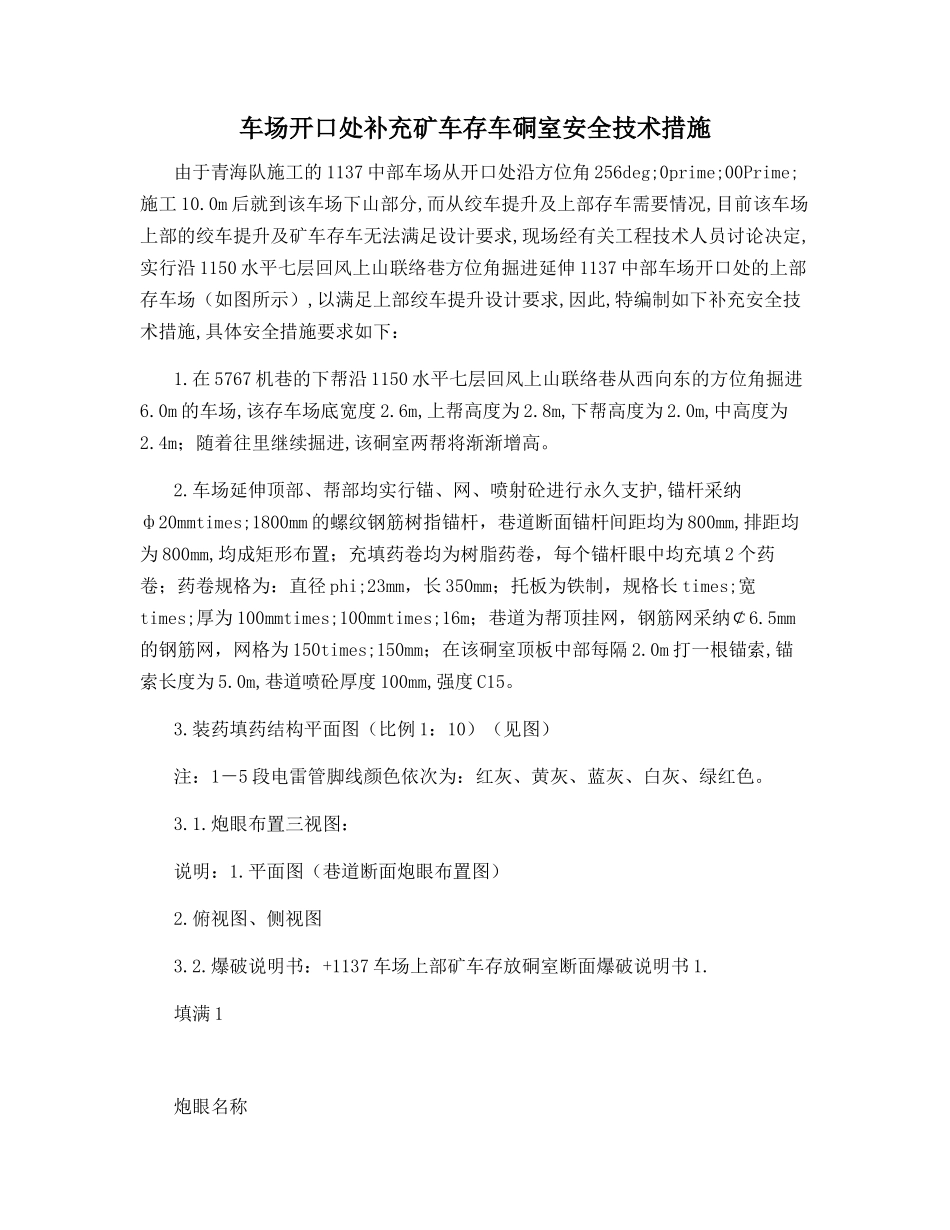

车场开口处补充矿车存车硐室安全技术措施由于青海队施工的 1137 中部车场从开口处沿方位角 256deg;0prime;00Prime;施工 10.0m 后就到该车场下山部分,而从绞车提升及上部存车需要情况,目前该车场上部的绞车提升及矿车存车无法满足设计要求,现场经有关工程技术人员讨论决定,实行沿 1150 水平七层回风上山联络巷方位角掘进延伸 1137 中部车场开口处的上部存车场(如图所示),以满足上部绞车提升设计要求,因此,特编制如下补充安全技术措施,具体安全措施要求如下:1.在 5767 机巷的下帮沿 1150 水平七层回风上山联络巷从西向东的方位角掘进6.0m 的车场,该存车场底宽度 2.6m,上帮高度为 2.8m,下帮高度为 2.0m,中高度为2.4m;随着往里继续掘进,该硐室两帮将渐渐增高。2.车场延伸顶部、帮部均实行锚、网、喷射砼进行永久支护,锚杆采纳ф20mmtimes;1800mm 的螺纹钢筋树指锚杆,巷道断面锚杆间距均为 800mm,排距均为 800mm,均成矩形布置;充填药卷均为树脂药卷,每个锚杆眼中均充填 2 个药卷;药卷规格为:直径 phi;23mm,长 350mm;托板为铁制,规格长 times;宽times;厚为 100mmtimes;100mmtimes;16m;巷道为帮顶挂网,钢筋网采纳¢6.5mm的钢筋网,网格为 150times;150mm;在该硐室顶板中部每隔 2.0m 打一根锚索,锚索长度为 5.0m,巷道喷砼厚度 100mm,强度 C15。3.装药填药结构平面图(比例 1:10)(见图)注:1-5 段电雷管脚线颜色依次为:红灰、黄灰、蓝灰、白灰、绿红色。3.1.炮眼布置三视图:说明:1.平面图(巷道断面炮眼布置图)2.俯视图、侧视图3.2.爆破说明书:+1137 车场上部矿车存放硐室断面爆破说明书 1.填满 1炮眼名称眼号眼深(m)角度(度)装药量(Kg)雷管管号联线方式炮泥长度水炮泥块数(个/眼)水平垂直单眼眼数总量掏槽眼1-41.676deg;90deg;0.240.81串联填满1辅助眼5-141.40deg;90deg;0.2102.02填满1辅助眼15-191.40deg;90deg;0.240.83填满1周边眼20-401.60deg;90deg;0.2214.24填满1底眼41-481.40deg;86deg;0.281.65sum;药=9.4kg,实行正向装药+1137 车场上部矿车存放硐室断面爆破指标表 2.序号项目单位数量型号、规格1岩石种类及坚硬程度f=4-6煤岩2炸药种类Kg9.4安全等极不低于三级煤矿许用乳胶炸药3雷管种类发48毫秒电雷管4雷管段数1-55循环进度m1.66炮眼利用率%88%7爆破体积(实体)m3/1.6m8.744.+1137 车场上部矿车存放硐室 0.0m~6.0m 段进行施工爆破作业时,极有必要实行分次爆破的形式进行...
