辅助轨道巷风桥安全技术措施

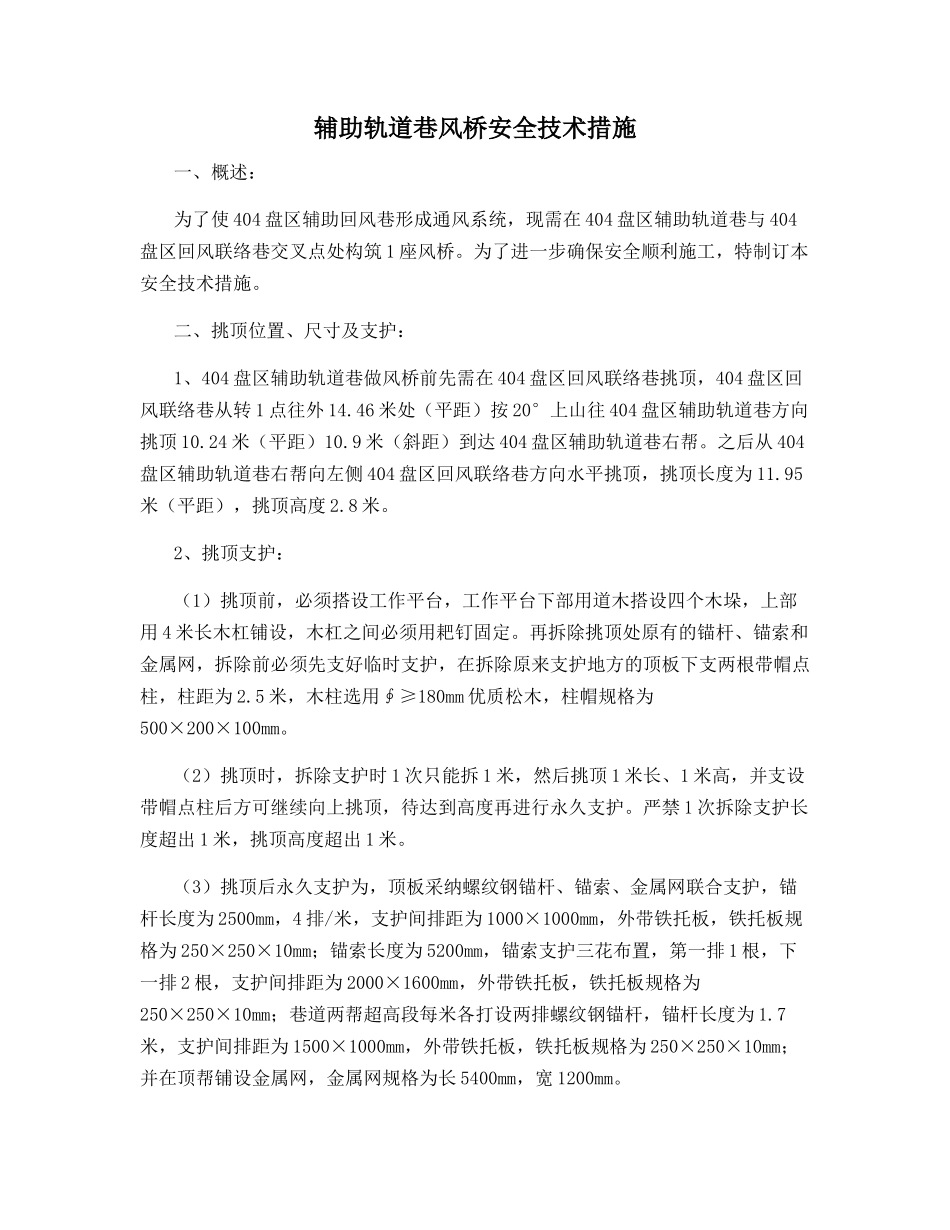

辅助轨道巷风桥安全技术措施一、概述：为了使 404 盘区辅助回风巷形成通风系统，现需在 404 盘区辅助轨道巷与 404盘区回风联络巷交叉点处构筑 1 座风桥。为了进一步确保安全顺利施工，特制订本安全技术措施。二、挑顶位置、尺寸及支护：1、404 盘区辅助轨道巷做风桥前先需在 404 盘区回风联络巷挑顶，404 盘区回风联络巷从转 1 点往外 14.46 米处（平距）按 20°上山往 404 盘区辅助轨道巷方向挑顶 10.24 米（平距）10.9 米（斜距）到达 404 盘区辅助轨道巷右帮。之后从 404盘区辅助轨道巷右帮向左侧 404 盘区回风联络巷方向水平挑顶，挑顶长度为 11.95米（平距），挑顶高度 2.8 米。2、挑顶支护：（1）挑顶前，必须搭设工作平台，工作平台下部用道木搭设四个木垛，上部用 4 米长木杠铺设，木杠之间必须用耙钉固定。再拆除挑顶处原有的锚杆、锚索和金属网，拆除前必须先支好临时支护，在拆除原来支护地方的顶板下支两根带帽点柱，柱距为 2.5 米，木柱选用∮≥180mm 优质松木，柱帽规格为500×200×100mm。（2）挑顶时，拆除支护时 1 次只能拆 1 米，然后挑顶 1 米长、1 米高，并支设带帽点柱后方可继续向上挑顶，待达到高度再进行永久支护。严禁 1 次拆除支护长度超出 1 米，挑顶高度超出 1 米。（3）挑顶后永久支护为，顶板采纳螺纹钢锚杆、锚索、金属网联合支护，锚杆长度为 2500mm，4 排/米，支护间排距为 1000×1000mm，外带铁托板，铁托板规格为 250×250×10mm；锚索长度为 5200mm，锚索支护三花布置，第一排 1 根，下一排 2 根，支护间排距为 2000×1600mm，外带铁托板，铁托板规格为250×250×10mm；巷道两帮超高段每米各打设两排螺纹钢锚杆，锚杆长度为 1.7米，支护间排距为 1500×1000mm，外带铁托板，铁托板规格为 250×250×10mm；并在顶帮铺设金属网，金属网规格为长 5400mm，宽 1200mm。3、挑顶方式：挑顶采纳风钻打眼，放小炮方式，1-5 段毫秒电雷管引爆，3#煤矿乳化煤炸药，FD200XS-B 型发爆器起爆。一次使用一个炮眼，一次起爆方式挑顶。只有在每米支护确认安全、可靠时，方可挑下 1 米。否则，不得继续挑下 1 米。三、风桥技术特征：1、扩帮长度和基础深度（1）在挑顶完毕后构筑风桥前，先在 404 盘区辅助轨道巷从 404 盘区回风联络巷转点往里 4.48 米到往外 3.52 米段的两帮进行扩帮，扩帮长度为 8 米，高度为2.8 米，宽度为 0.5 米；挖基础...
