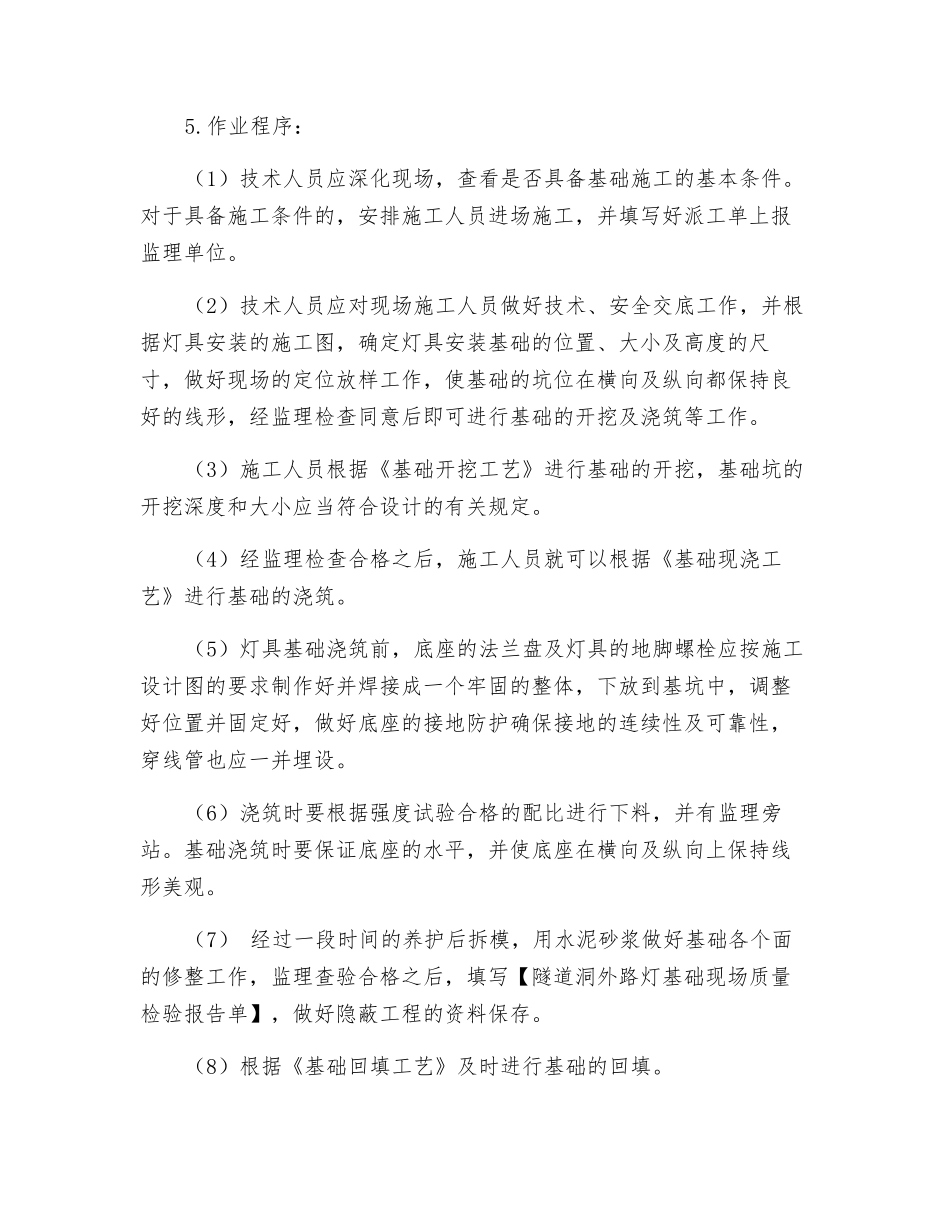

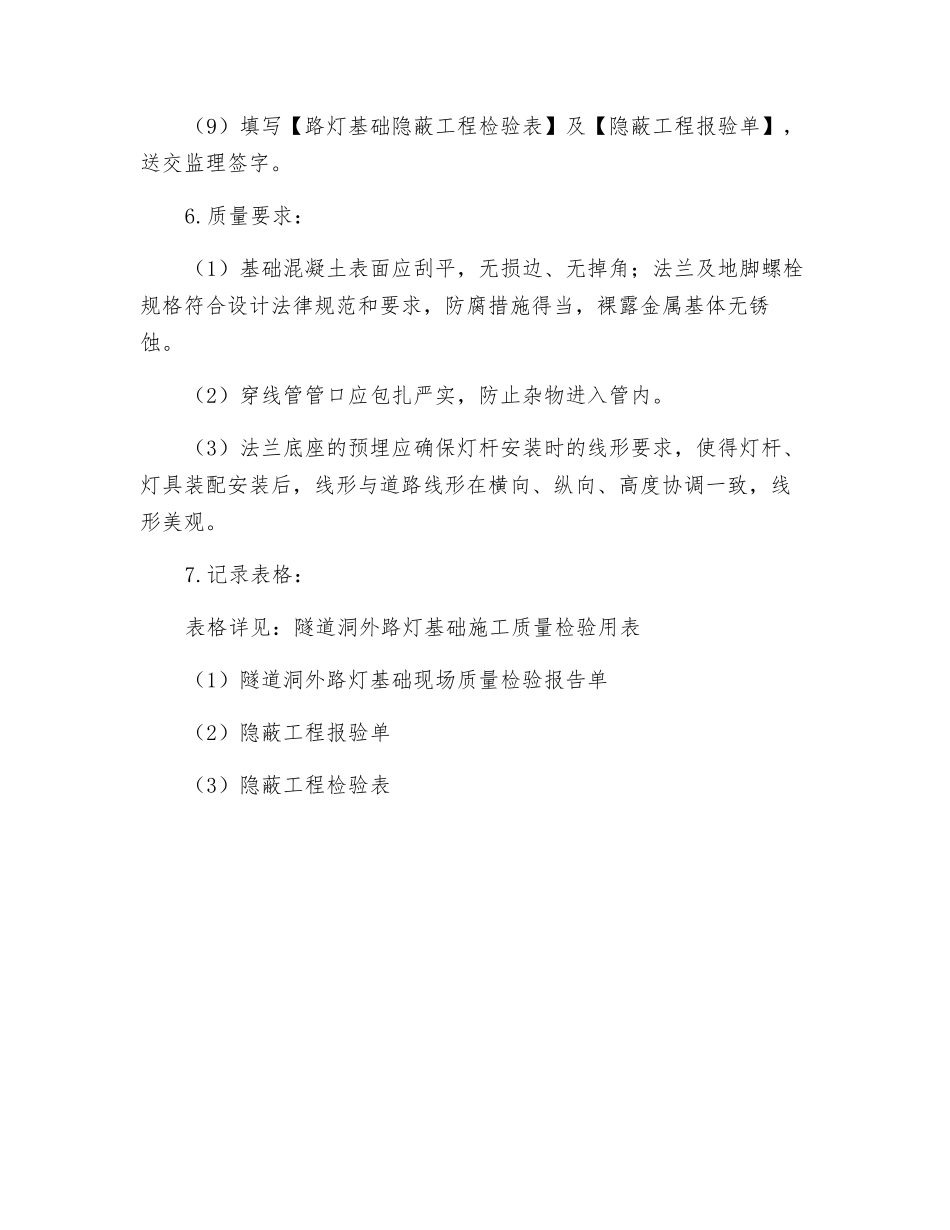

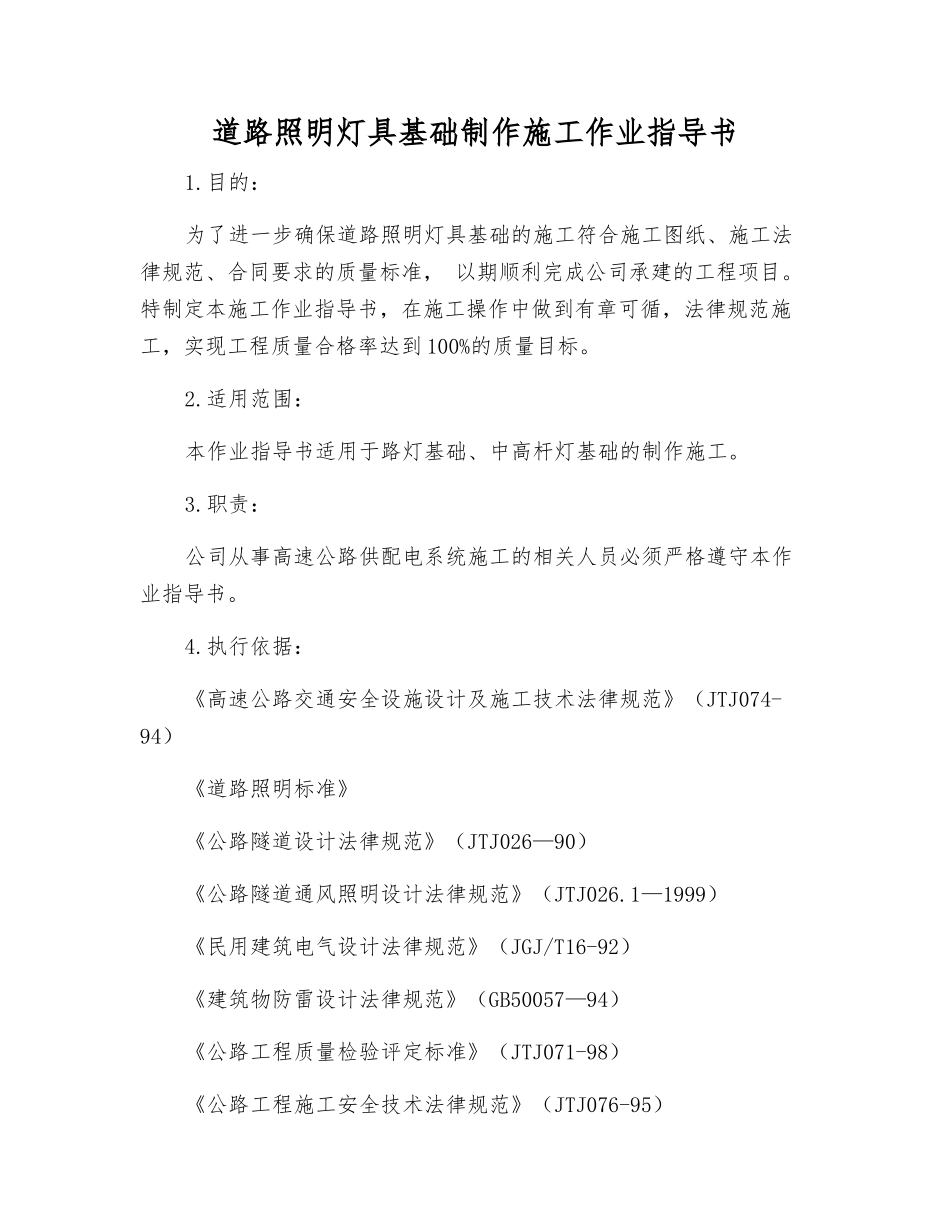

道路照明灯具基础制作施工作业指导书1.目的:为了进一步确保道路照明灯具基础的施工符合施工图纸、施工法律规范、合同要求的质量标准, 以期顺利完成公司承建的工程项目。特制定本施工作业指导书,在施工操作中做到有章可循,法律规范施工,实现工程质量合格率达到 100%的质量目标。2.适用范围:本作业指导书适用于路灯基础、中高杆灯基础的制作施工。3.职责:公司从事高速公路供配电系统施工的相关人员必须严格遵守本作业指导书。4.执行依据:《高速公路交通安全设施设计及施工技术法律规范》(JTJ074-94)《道路照明标准》《公路隧道设计法律规范》(JTJ026—90)《公路隧道通风照明设计法律规范》(JTJ026.1—1999)《民用建筑电气设计法律规范》(JGJ/T16-92)《建筑物防雷设计法律规范》(GB50057—94)《公路工程质量检验评定标准》(JTJ071-98)《公路工程施工安全技术法律规范》(JTJ076-95)5.作业程序:(1)技术人员应深化现场,查看是否具备基础施工的基本条件。对于具备施工条件的,安排施工人员进场施工,并填写好派工单上报监理单位。(2)技术人员应对现场施工人员做好技术、安全交底工作,并根据灯具安装的施工图,确定灯具安装基础的位置、大小及高度的尺寸,做好现场的定位放样工作,使基础的坑位在横向及纵向都保持良好的线形,经监理检查同意后即可进行基础的开挖及浇筑等工作。(3)施工人员根据《基础开挖工艺》进行基础的开挖,基础坑的开挖深度和大小应当符合设计的有关规定。(4)经监理检查合格之后,施工人员就可以根据《基础现浇工艺》进行基础的浇筑。(5)灯具基础浇筑前,底座的法兰盘及灯具的地脚螺栓应按施工设计图的要求制作好并焊接成一个牢固的整体,下放到基坑中,调整好位置并固定好,做好底座的接地防护确保接地的连续性及可靠性,穿线管也应一并埋设。(6)浇筑时要根据强度试验合格的配比进行下料,并有监理旁站。基础浇筑时要保证底座的水平,并使底座在横向及纵向上保持线形美观。(7) 经过一段时间的养护后拆模,用水泥砂浆做好基础各个面的修整工作,监理查验合格之后,填写【隧道洞外路灯基础现场质量检验报告单】,做好隐蔽工程的资料保存。(8)根据《基础回填工艺》及时进行基础的回填。(9)填写【路灯基础隐蔽工程检验表】及【隐蔽工程报验单】,送交监理签字。6.质量要求:(1)基础混凝土表面应刮平,无损边、无掉角;法兰及地脚螺栓规格符合设计法律规范和要求,防腐措施得当,裸露金...
