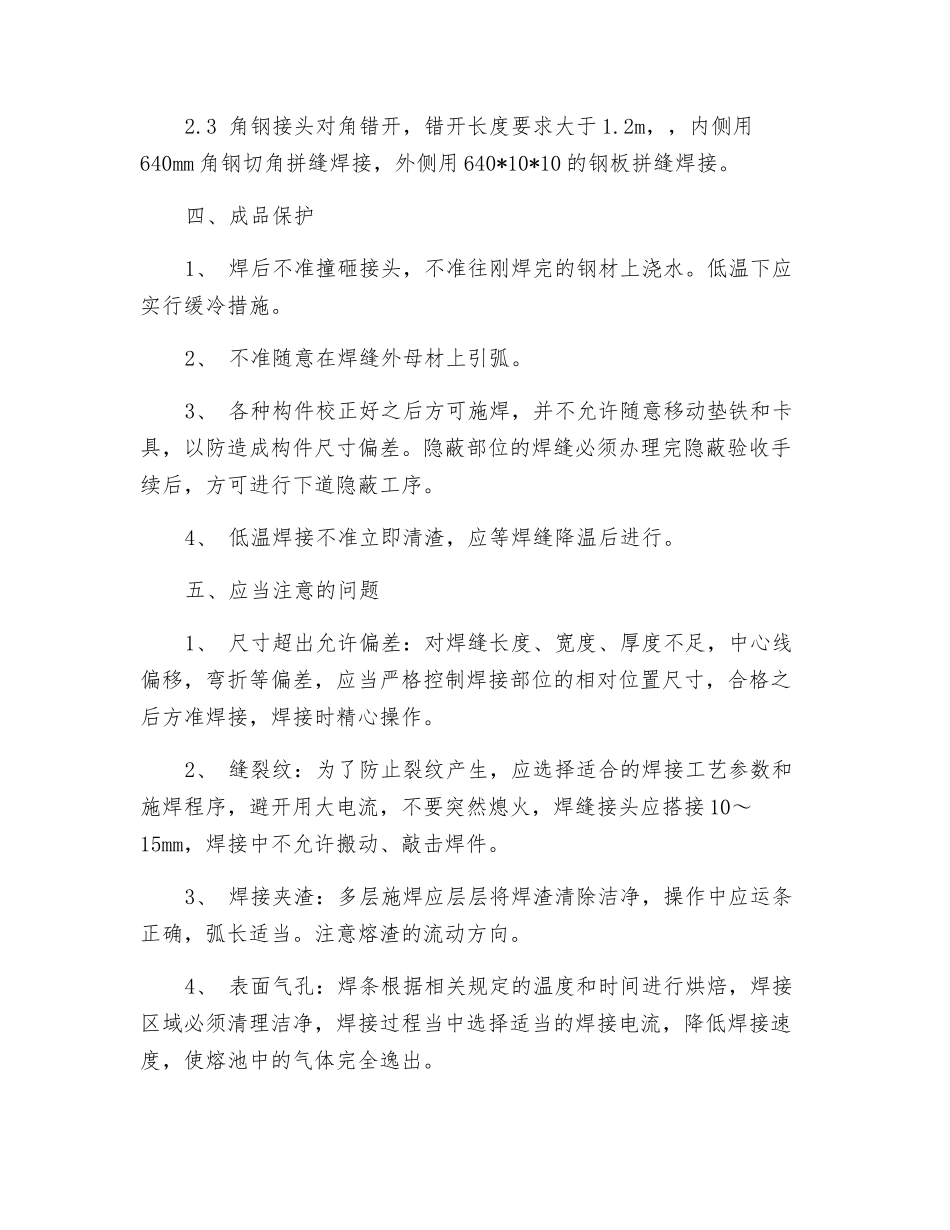

钢格构柱焊接技术交底交底提要:钢格构柱焊接交底内容:一、材料及主要机具1、 电焊条:E43 型2、 电焊机、焊把线、焊钳、面罩、小锤、钢丝刷。二、工艺流程1、作业准备-----电弧焊接(平焊、立焊、横焊、仰焊)----焊缝检察2、施工方法平焊1、本工程采纳 E43 焊条,焊缝均为满焊,焊缝高度为 10mm。焊工应根据实际要求选择焊接电流、焊接速度、焊接电弧长度等。2、清理焊口:焊前检查组装间隙是否符合要求,定位焊是否牢固,焊缝四周不得有油污、锈物。3、焊接电流:根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素,选择适宜的焊接电流。4、焊接速度:要求等速焊,保证焊缝厚度、宽度均匀一致,从面罩中看溶池中铁水与溶渣保持等距(2~3mm)为宜。5、焊接电弧长度:根据焊条型号不同而确定,一般要求电弧长度稳定不变,酸性焊条一般为 3~4mm,碱性焊条一般为 2~3mm 为宜。6、清渣:整条焊缝焊完后清除熔渣,经焊工自我检查确无问题后,方可转移地点继续焊接。立焊 :操作工艺与平焊相同,但注意下叙问题1、 在相同条件下,焊接电源比平焊电流小 10%~15%。2、 采纳短弧焊接,弧长一般为 2~3mm。3、 焊条角度根据焊件厚度确定。两焊件厚度相等,焊条与焊条左右方向夹角均为 45º;两焊件厚度不等时,焊条与较厚焊件一侧的夹角应大于较薄一侧的夹角。焊条应与垂直面形成 60º~80º 角,使电弧略向上,吹向溶池中心。4、 横焊:基本与平焊相同,焊接电源比平常焊接电流小 10%~15%。电弧长一般为 2~4mm。焊条角度,横焊时焊条应向下倾斜其角度为 70º~80º,防止铁水下坠。根据两焊件的厚度不同,可适当调整焊条角度,焊条与焊接前进方向为 70º~90º。三、质量标准1、 保证项目1.1 焊接材料应当符合设要求和有关标准的有关规定,应检查质量证明书。1.2 焊工应有焊工证2、 基本项目2.1 焊缝外观:焊缝外形均匀,焊道与焊道、焊道与基本金属之间过渡平滑,焊渣和飞溅物清除洁净。2.2 焊缝均为满焊,焊缝高度为 10mm。2.3 角钢接头对角错开,错开长度要求大于 1.2m,,内侧用640mm 角钢切角拼缝焊接,外侧用 640*10*10 的钢板拼缝焊接。四、成品保护1、 焊后不准撞砸接头,不准往刚焊完的钢材上浇水。低温下应实行缓冷措施。2、 不准随意在焊缝外母材上引弧。3、 各种构件校正好之后方可施焊,并不允许随意移动垫铁和卡具,以防造成构件尺寸偏差。隐蔽部位的焊缝必须办理完隐蔽验收手...
