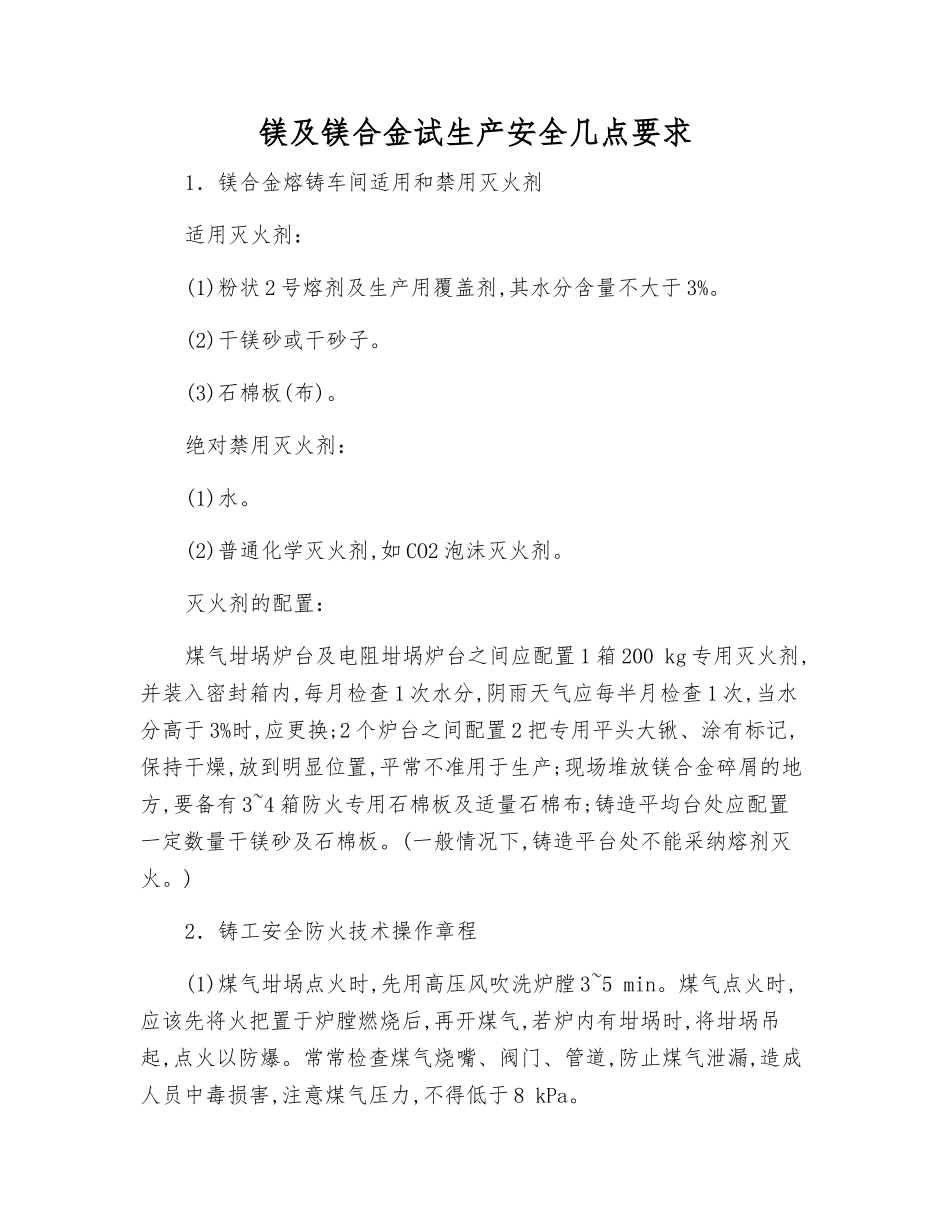

镁及镁合金试生产安全几点要求VIP专享

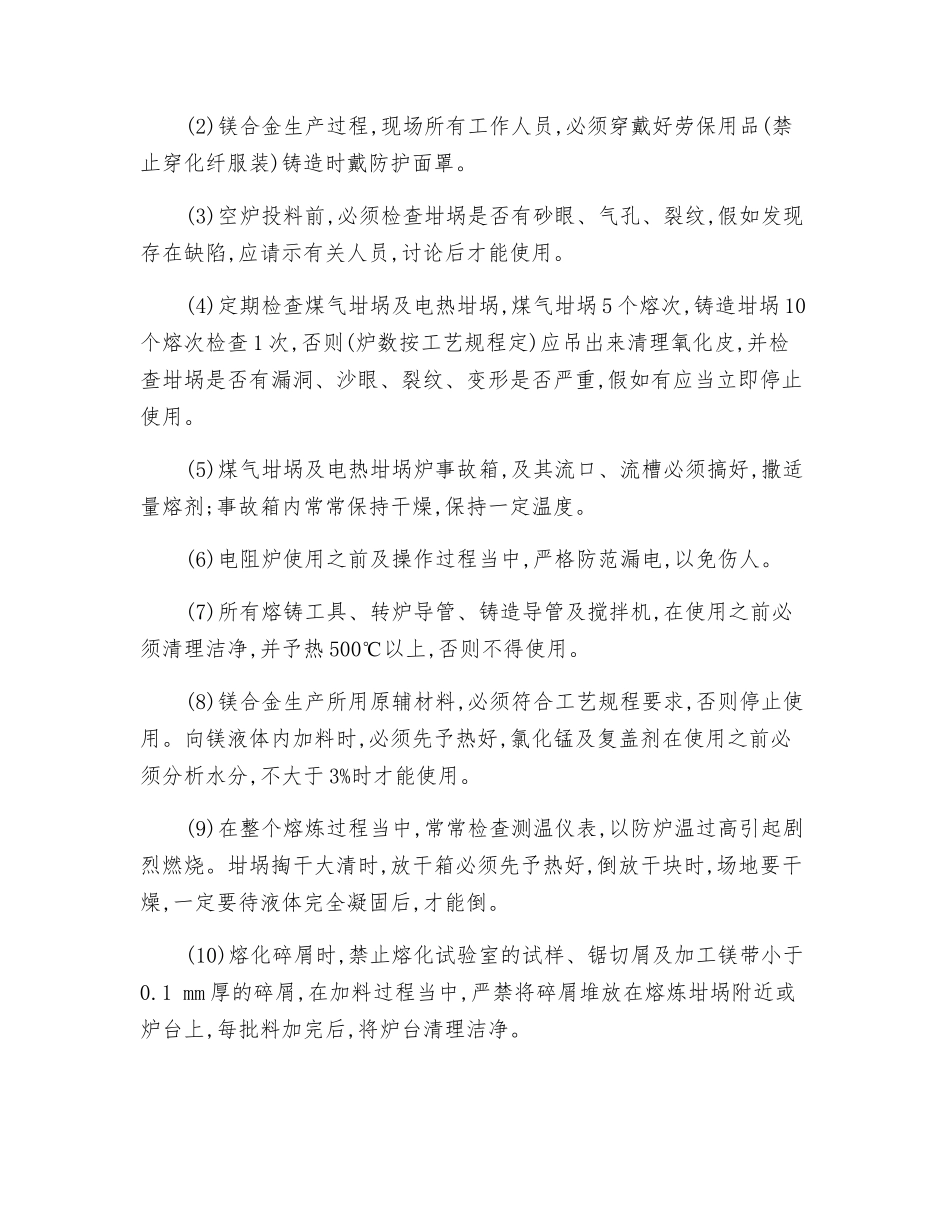

镁及镁合金试生产安全几点要求1．镁合金熔铸车间适用和禁用灭火剂适用灭火剂：(1)粉状 2 号熔剂及生产用覆盖剂,其水分含量不大于 3%。(2)干镁砂或干砂子。(3)石棉板(布)。绝对禁用灭火剂：(1)水。(2)普通化学灭火剂,如 CO2 泡沫灭火剂。灭火剂的配置：煤气坩埚炉台及电阻坩埚炉台之间应配置 1 箱 200 kg 专用灭火剂,并装入密封箱内,每月检查 1 次水分,阴雨天气应每半月检查 1 次,当水分高于 3%时,应更换;2 个炉台之间配置 2 把专用平头大锹、涂有标记,保持干燥,放到明显位置,平常不准用于生产;现场堆放镁合金碎屑的地方,要备有 3~4 箱防火专用石棉板及适量石棉布;铸造平均台处应配置一定数量干镁砂及石棉板。(一般情况下,铸造平台处不能采纳熔剂灭火。)2．铸工安全防火技术操作章程(1)煤气坩埚点火时,先用高压风吹洗炉膛 3~5 min。煤气点火时,应该先将火把置于炉膛燃烧后,再开煤气,若炉内有坩埚时,将坩埚吊起,点火以防爆。常常检查煤气烧嘴、阀门、管道,防止煤气泄漏,造成人员中毒损害,注意煤气压力,不得低于 8 kPa。(2)镁合金生产过程,现场所有工作人员,必须穿戴好劳保用品(禁止穿化纤服装)铸造时戴防护面罩。(3)空炉投料前,必须检查坩埚是否有砂眼、气孔、裂纹,假如发现存在缺陷,应请示有关人员,讨论后才能使用。(4)定期检查煤气坩埚及电热坩埚,煤气坩埚 5 个熔次,铸造坩埚 10个熔次检查 1 次,否则(炉数按工艺规程定)应吊出来清理氧化皮,并检查坩埚是否有漏洞、沙眼、裂纹、变形是否严重,假如有应当立即停止使用。(5)煤气坩埚及电热坩埚炉事故箱,及其流口、流槽必须搞好,撒适量熔剂;事故箱内常常保持干燥,保持一定温度。(6)电阻炉使用之前及操作过程当中,严格防范漏电,以免伤人。(7)所有熔铸工具、转炉导管、铸造导管及搅拌机,在使用之前必须清理洁净,并予热 500℃以上,否则不得使用。(8)镁合金生产所用原辅材料,必须符合工艺规程要求,否则停止使用。向镁液体内加料时,必须先予热好,氯化锰及复盖剂在使用之前必须分析水分,不大于 3%时才能使用。(9)在整个熔炼过程当中,常常检查测温仪表,以防炉温过高引起剧烈燃烧。坩埚掏干大清时,放干箱必须先予热好,倒放干块时,场地要干燥,一定要待液体完全凝固后,才能倒。(10)熔化碎屑时,禁止熔化试验室的试样、锯切屑及加工镁带小于0.1 mm 厚的碎屑,在加料过程当中,严禁将碎屑堆放在熔炼坩埚附近或炉台上,每批料加完后,将炉台清理洁净。(11)铸造前,必须检查铸造机、水泵是...
