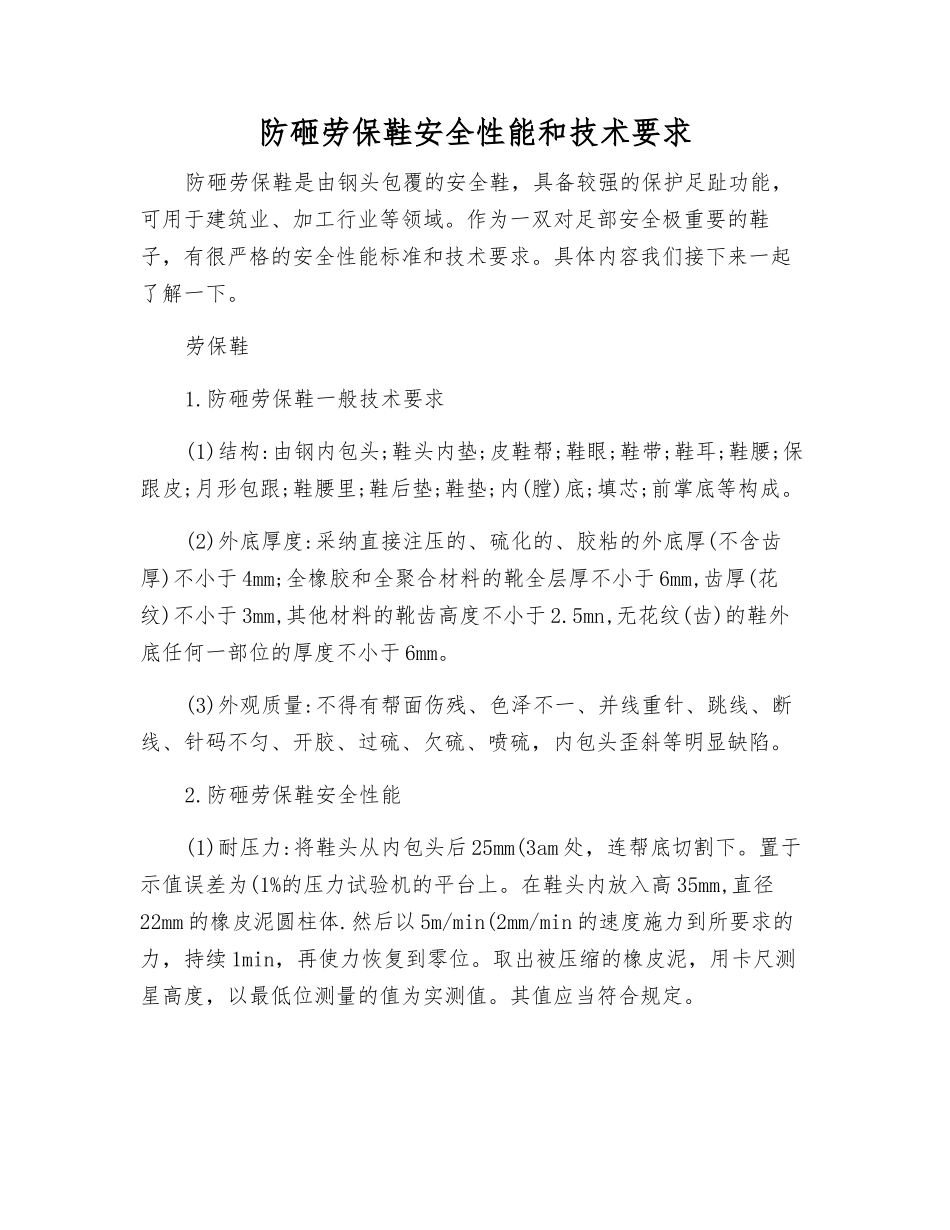

防砸劳保鞋安全性能和技术要求防砸劳保鞋是由钢头包覆的安全鞋，具备较强的保护足趾功能，可用于建筑业、加工行业等领域。作为一双对足部安全极重要的鞋子，有很严格的安全性能标准和技术要求。具体内容我们接下来一起了解一下。劳保鞋1.防砸劳保鞋一般技术要求(1)结构:由钢内包头;鞋头内垫;皮鞋帮;鞋眼;鞋带;鞋耳;鞋腰;保跟皮;月形包跟;鞋腰里;鞋后垫;鞋垫;内(膛)底;填芯;前掌底等构成。(2)外底厚度:采纳直接注压的、硫化的、胶粘的外底厚(不含齿厚)不小于 4mm;全橡胶和全聚合材料的靴全层厚不小于 6mm,齿厚(花纹)不小于 3mm,其他材料的靴齿高度不小于 2.5mn,无花纹(齿)的鞋外底任何一部位的厚度不小于 6mm。(3)外观质量:不得有帮面伤残、色泽不一、并线重针、跳线、断线、针码不匀、开胶、过硫、欠硫、喷硫，内包头歪斜等明显缺陷。2.防砸劳保鞋安全性能(1)耐压力:将鞋头从内包头后 25mm(3am 处，连帮底切割下。置于示值误差为(1%的压力试验机的平台上。在鞋头内放入高 35mm,直径22mm 的橡皮泥圆柱体.然后以 5m/min(2mm/min 的速度施力到所要求的力，持续 1min，再使力恢复到零位。取出被压缩的橡皮泥，用卡尺测星高度，以最低位测量的值为实测值。其值应当符合规定。(2)抗冲击力:将装有内包头的鞋头和圆柱状橡皮泥放在冲击机下，固定好被检鞋头，提升冲击锤(23kg(0.2kg)到要求的高度然后自由落体冲击鞋头。取出橡皮泥用卡尺测量，其值应当符合规定。(3)内包头的耐压力和抗冲击性能要求:试验方法与鞋头试验方法相同，但试验后内包头的变形间距应不小于 22mm。(4)内包头耐腐蚀要求:由于脚汗和潮湿等原因可腐蚀内包头，而影响鞋的质量。因此内包头应具备耐腐蚀性,要求是用两条白色滤纸(宽 100m,长 150mm)其一端浸入 1%NaCL 溶液中，另一端则放在内包头上的上面和下面。48h 后移除滤纸，检查包头因 NaCL 液腐蚀的痕迹，测量每个斑点的面积(mm2)。要求腐蚀斑点不得超过 5 点，而每个斑不得大于 2.5mm²。
