静电防护方法

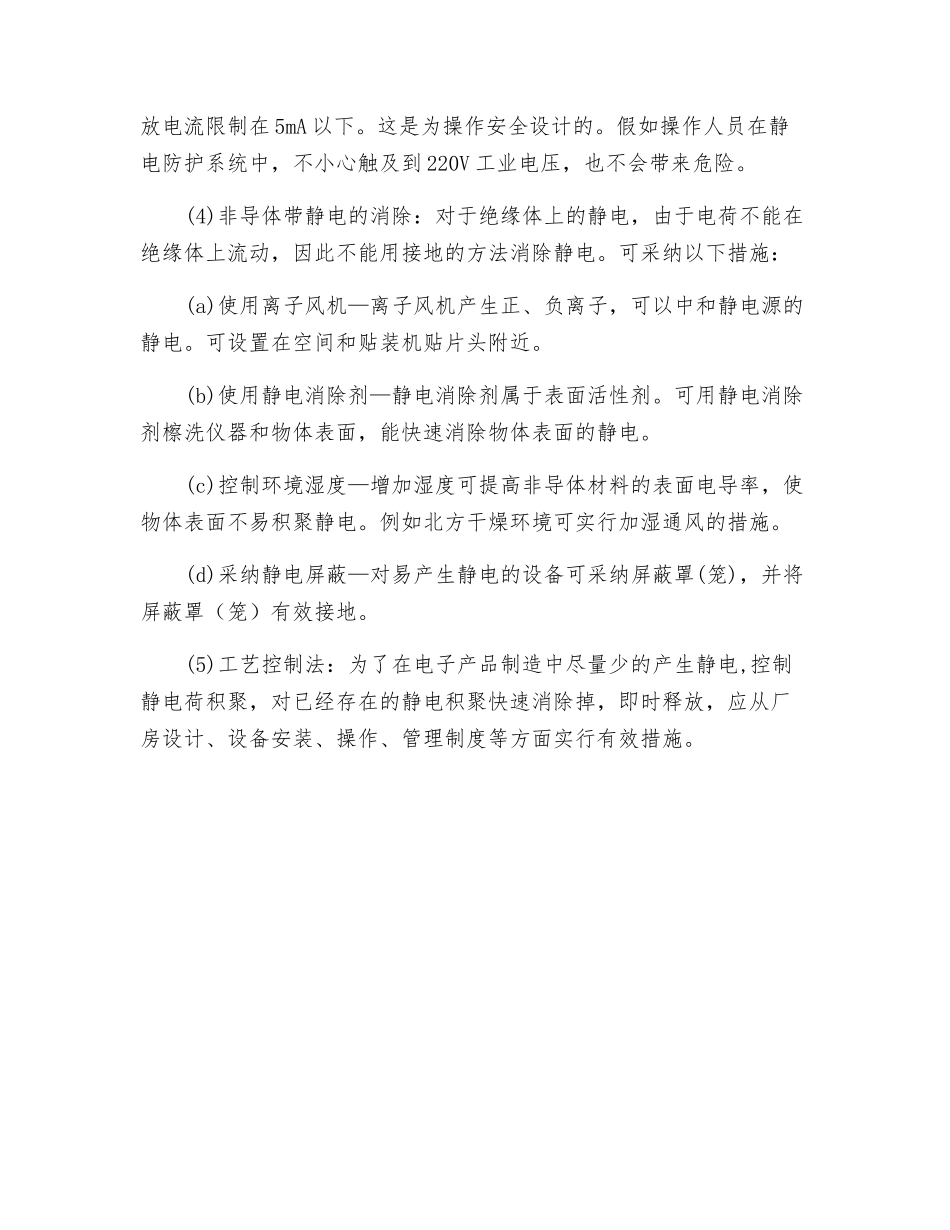

静电防护方法(1)使用防静电材料：金属是导体，因导体的漏放电流大，会损坏器件。另外由于绝缘材料容易产生摩擦起电，因此不能采纳金属和绝缘材料作防静电材料。而是采纳表面电阻 l×105Ω cm•以下的所谓静电导体，以及表面电阻 1×105-1×108Ω cm•的静电亚导体作为防静电材料。例如常用的静电防护材料是在橡胶中混入导电碳黑来实现的，将表面电阻控制在 1×106Ω cm•以下。(2)泄漏与接地：对可能产生或已经产生静电的部位进行接地，提供静电释放通道。采纳埋大地线的方法建立“独立”地线。使地线与大地之间的电阻＜10Ω。(参见 GBJl79 或 SJ／T10694—1996)静电防护材料接地方法：将静电防护材料(如于作台面垫、地垫、防静电腕带等)通过 1MΩ 的电阻接到通向独立大地线的导体上(参见 SJ／T12025-0595)。串接 1MΩ 电阻是为了确保对地泄放＜5mA 的电流，称为软接地。设备外壳和静电屏蔽罩通常是直接接地，称为硬接地。(3)导体带静电的消除：导体上的静电可以用接地的方法使静电泄漏到大地。放电体卜的电压与释放时间可用下式表示：UT=U0L1/RC式中 UT-T 时刻的电压(V) U0 一起始电压(V) R-等效电阻(Ω) C-导体等效电容(pf)一般要求在 1 秒内将静电泄漏。即 1 秒内将电压降至 1OOV 以下的安全区。这样可以防止泄漏速度过快、泄漏电流过大对 SSD 造成损坏。若 U0=500V，C=200pf，想在 1 秒内使 UT 达到 100V，则要求R=1．28×109Ω。因此静电防护系统中通常用 1MΩ 的限流电阻，将泄放电流限制在 5mA 以下。这是为操作安全设计的。假如操作人员在静电防护系统中，不小心触及到 220V 工业电压，也不会带来危险。(4)非导体带静电的消除：对于绝缘体上的静电，由于电荷不能在绝缘体上流动，因此不能用接地的方法消除静电。可采纳以下措施：(a)使用离子风机—离子风机产生正、负离子，可以中和静电源的静电。可设置在空间和贴装机贴片头附近。(b)使用静电消除剂—静电消除剂属于表面活性剂。可用静电消除剂檫洗仪器和物体表面，能快速消除物体表面的静电。(c)控制环境湿度—增加湿度可提高非导体材料的表面电导率，使物体表面不易积聚静电。例如北方干燥环境可实行加湿通风的措施。(d)采纳静电屏蔽—对易产生静电的设备可采纳屏蔽罩(笼)，并将屏蔽罩（笼）有效接地。(5)工艺控制法：为了在电子产品制造中尽量少的产生静电,控制静电荷积聚，对已经存在的静电积聚快速消除掉，即时释放，应从厂房设计、设备安装、操作、管理制度等方面实行有效措施。
