单层厂房课程设计计算书

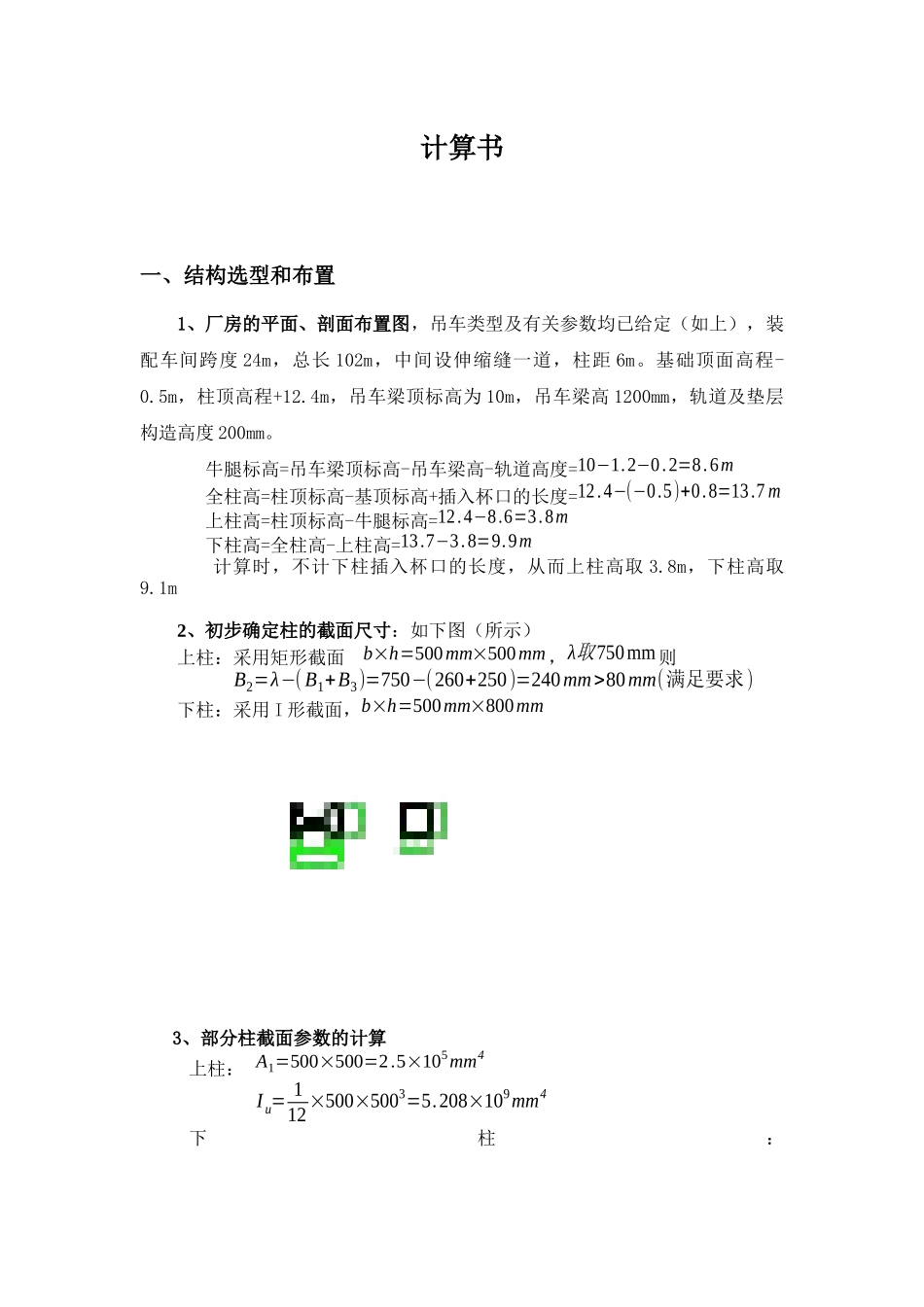

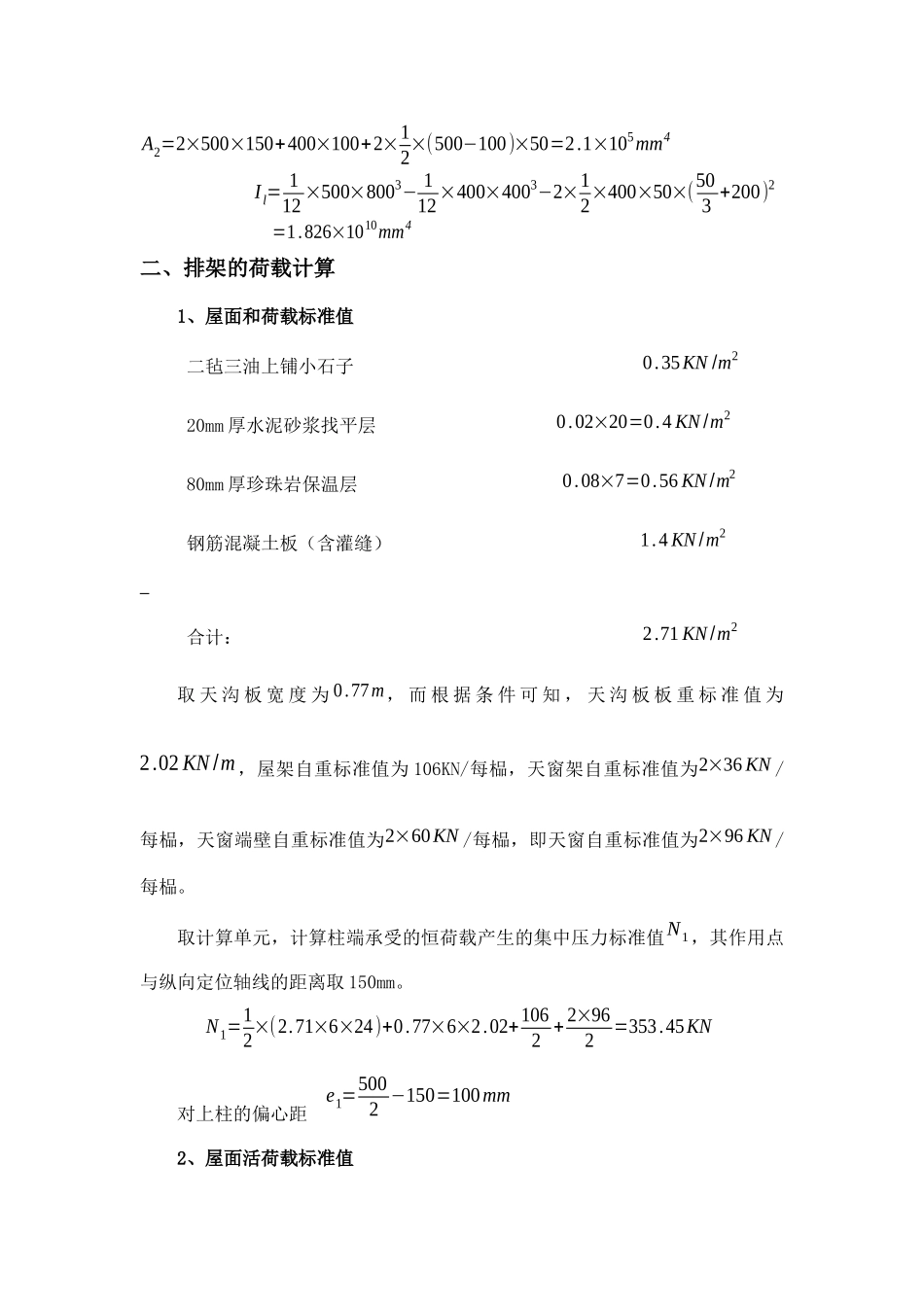

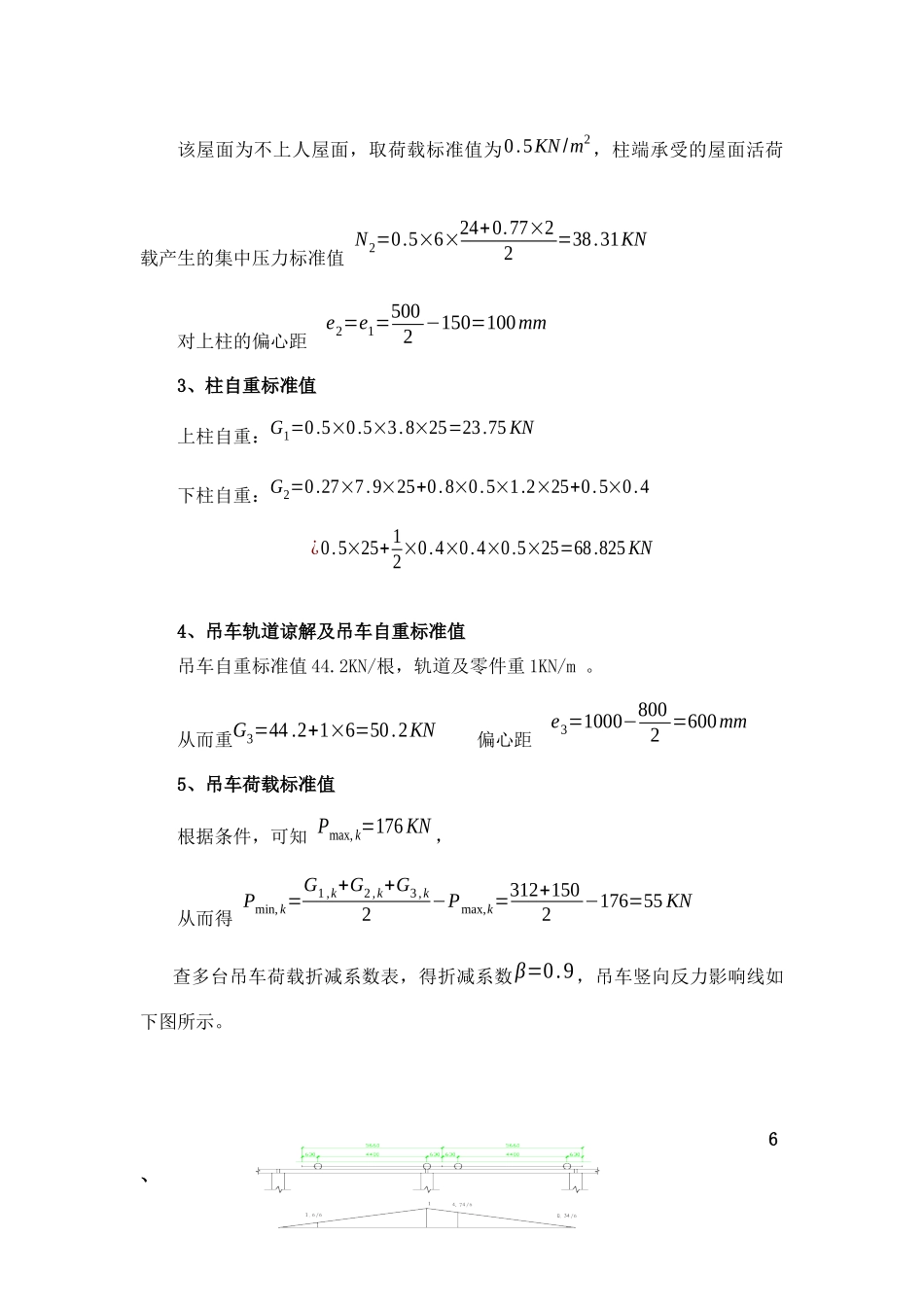

计算书一、结构选型和布置1、厂房的平面、剖面布置图，吊车类型及有关参数均已给定（如上），装配车间跨度 24m，总长 102m，中间设伸缩缝一道，柱距 6m。基础顶面高程-0.5m，柱顶高程+12.4m，吊车梁顶标高为 10m，吊车梁高 1200mm，轨道及垫层构造高度 200mm。 牛腿标高=吊车梁顶标高-吊车梁高-轨道高度=10−1.2−0.2=8.6m 全柱高=柱顶标高-基顶标高+插入杯口的长度=12.4−(−0.5)+0.8=13.7 m上柱高=柱顶标高-牛腿标高=12.4−8.6=3.8m 下柱高=全柱高-上柱高=13.7−3.8=9.9m 计算时，不计下柱插入杯口的长度，从而上柱高取 3.8m，下柱高取9.1m2、初步确定柱的截面尺寸：如下图（所示）上柱：采用矩形截面 b×h=500mm×500mm，λ取750mm则 B2=λ−( B1+B3)=750−(260+250)=240mm>80mm(满足要求) 下柱：采用 I 形截面，b×h=500mm×800mm3、部分柱截面参数的计算上柱： A1=500×500=2.5×105mm4I u= 112 ×500×5003=5.208×109mm4下柱： A2=2×500×150+400×100+2×12×(500−100)×50=2.1×105mm4I l= 112 ×500×8003− 112 ×400×4003−2×12×400×50×(503 +200)2 =1.826×1010mm4二、排架的荷载计算1、屋面和荷载标准值二毡三油上铺小石子 0.35KN /m220mm 厚水泥砂浆找平层0.02×20=0.4 KN /m280mm 厚珍珠岩保温层 0.08×7=0.56 KN /m2钢筋混凝土板（含灌缝）1.4 KN /m2 合计： 2.71 KN /m2取 天 沟 板 宽 度 为 0.77m， 而 根 据 条 件 可 知 ， 天 沟 板 板 重 标 准 值 为2.02 KN /m，屋架自重标准值为 106KN/每榀，天窗架自重标准值为2×36 KN /每榀，天窗端壁自重标准值为2×60KN /每榀，即天窗自重标准值为2×96 KN /每榀。取计算单元，计算柱端承受的恒荷载产生的集中压力标准值N1，其作用点与纵向定位轴线的距离取 150mm。N1=12×(2.71×6×24)+0.77×6×2.02+1062 + 2×962=353.45KN对上柱的偏心距 e1=5002 −150=100mm2、屋面活荷载标准值该屋面为不上人屋面，取荷载标准值为0.5KN /m2，柱端承受的屋面活荷载产生的集中压力标准值 N2=0.5×6×24+0.77×22=38.31KN 对上柱的偏心距 e2=e1=5002 −150=100mm3、柱自重标准值上柱自重：G1=0.5×0.5×3.8×25=23.75 KN下柱自重：G2=0.27×7.9×25+0.8×0.5×1.2×25+0.5×0.4¿0.5×25+ 12×0.4×0.4×0.5×25=68.825 KN4、吊车轨道谅解及吊车自重标准值吊车自重标准值 44.2KN/根，轨道及...
