石化公司施工临时用电组织设计

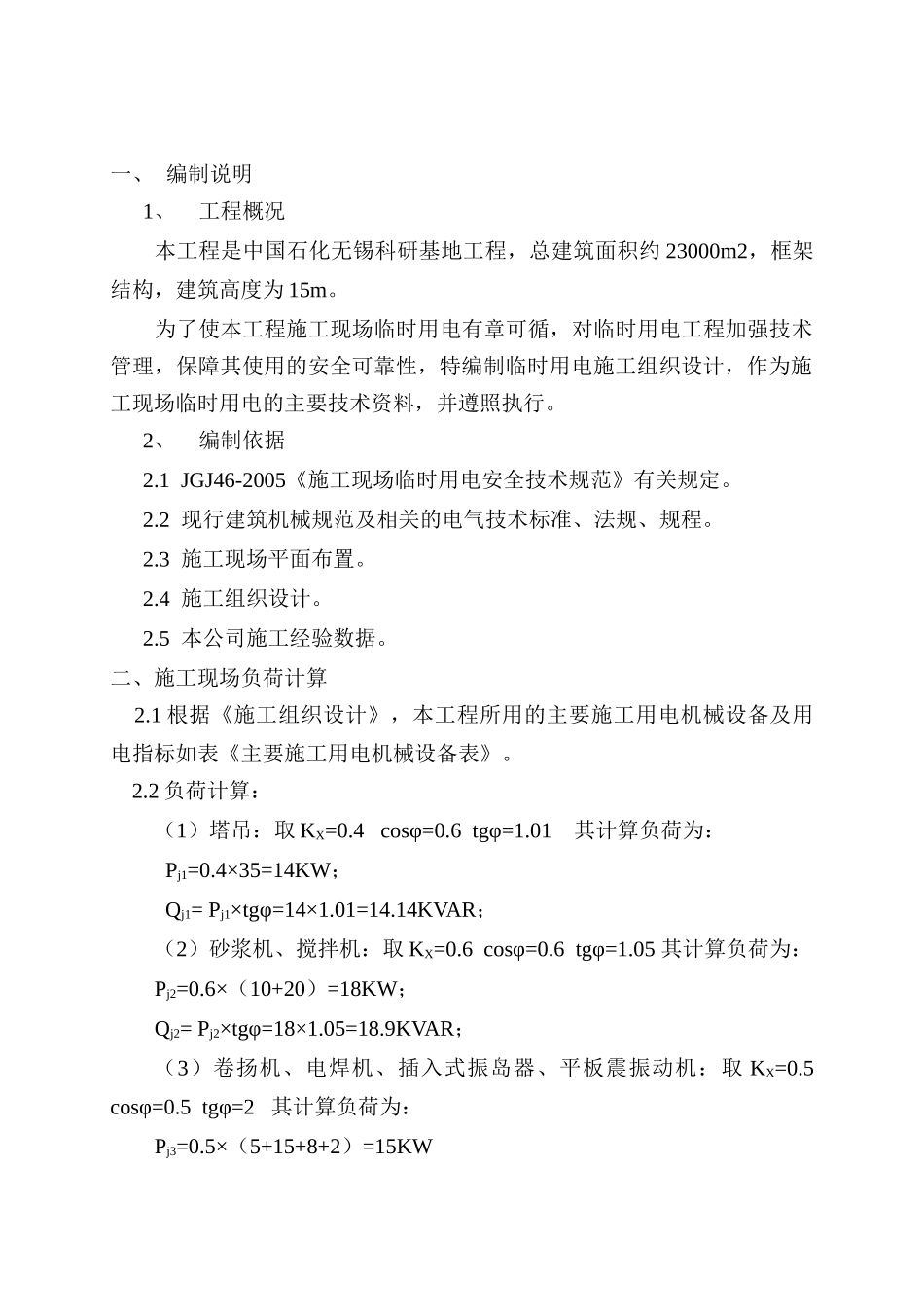

石化公司施工临时用电组织设计_第1页
1/8
石化公司施工临时用电组织设计_第2页
2/8

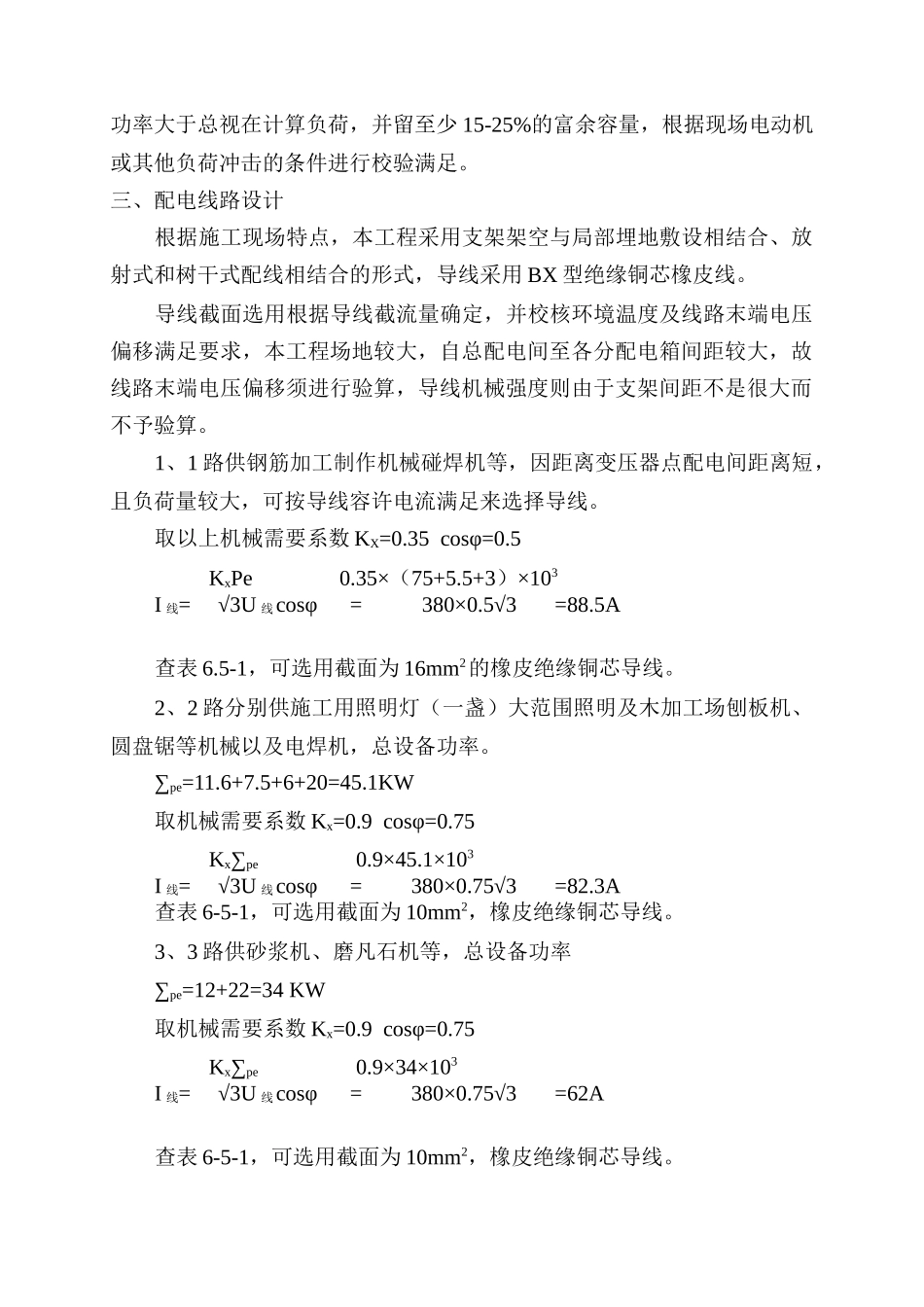

石化公司施工临时用电组织设计_第3页
3/8
一、 编制说明1、工程概况本工程是中国石化无锡科研基地工程,总建筑面积约 23000m2,框架结构,建筑高度为 15m。为了使本工程施工现场临时用电有章可循,对临时用电工程加强技术管理,保障其使用的安全可靠性,特编制临时用电施工组织设计,作为施工现场临时用电的主要技术资料,并遵照执行。2、编制依据2.1 JGJ46-2005《施工现场临时用电安全技术规范》有关规定。2.2 现行建筑机械规范及相关的电气技术标准、法规、规程。2.3 施工现场平面布置。2.4 施工组织设计。2.5 本公司施工经验数据。二、施工现场负荷计算 2.1 根据《施工组织设计》,本工程所用的主要施工用电机械设备及用电指标如表《主要施工用电机械设备表》。 2.2 负荷计算:(1)塔吊:取 KX=0.4 cosφ=0.6 tgφ=1.01 其计算负荷为: Pj1=0.4×35=14KW; Qj1= Pj1×tgφ=14×1.01=14.14KVAR;(2)砂浆机、搅拌机:取 KX=0.6 cosφ=0.6 tgφ=1.05 其计算负荷为:Pj2=0.6×(10+20)=18KW;Qj2= Pj2×tgφ=18×1.05=18.9KVAR;(3)卷扬机、电焊机、插入式振岛器、平板震振动机:取 KX=0.5 cosφ=0.5 tgφ=2 其计算负荷为:Pj3=0.5×(5+15+8+2)=15KWQj3= Pj3×tgφ=15×2=30KVAR;(4)圆盘锯,压刨机等:取 KX=0.75 cosφ=0.7 tgφ=0.85 其计算负荷为:Pj4=0.75×(5+4)=6.75KWQj4= Pj4×tgφ=6.75×0.85=5.74KVAR;(5)水泵、冲水枪; 取 KX=0.6 cosφ=0.7 tgφ=0.65 其计算负荷为:Pj5=0.6×(5.5+0.2)=3.42KWQj5= Pj5×tgφ=3.42×0.65=2.22KVAR;(6)对焊机、钢筋切断机、弯曲机: 取 KX=0.32 cosφ=0.5 tgφ=1.6 其计算负荷为:Pj6=0.32×(72+5+2)=26.24KWQj6= Pj6×tgφ=26.24×1.6=41.98KVAR;(7)电蒸饭箱、电热水器:取 KX=0.45 cosφ=1 tgφ=0 其计算负荷为:Pj7=0.45×23=10.35KWQj7= Pj7×tgφ=10.35×0=0KVAR(8)照明用灯:取 KX=1.0 cosφ=0.5 tgφ=1.5 其计算负荷为:Pj8=1.0×10.5=10.5KWQj8= Pj8×tgφ=10. 5×1.5=15.75KVAR;计算以上几组的负荷,取同期系数 Kp=Kq=0.9。则;Pj(1-8)=0.9×(14+18+15+6.75+3.42+26.24+10.35+10.5)=93.83KWQj(1-8)=0.9×(14.14+18.9+30+5.74+2.22+41.98+15.75)=115.86 KVAR照明计算负荷: Pj=11+1.1=12.1 KW查 《 建 筑 施 工 现 场 临 时 用 电 安 全 技 术 》 第 75 页 表 , 取 日 光 灯cosφ=0.55 即 tgφ=1.52,则...
