选煤厂筛分破碎车间的工艺布置

选煤厂筛分破碎车间的工艺布置_第1页
1/6
选煤厂筛分破碎车间的工艺布置_第2页
2/6
选煤厂筛分破碎车间的工艺布置_第3页
3/6

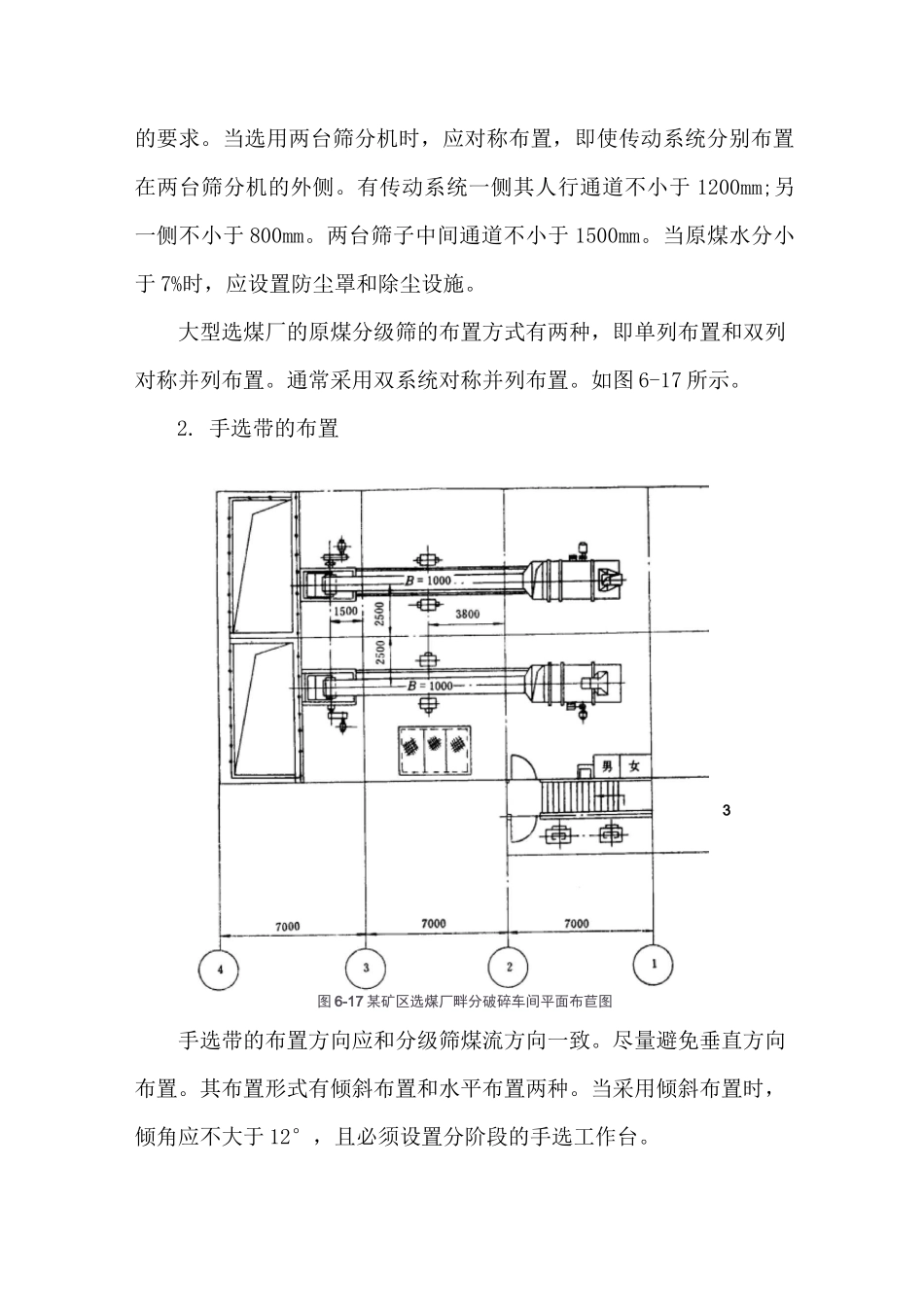

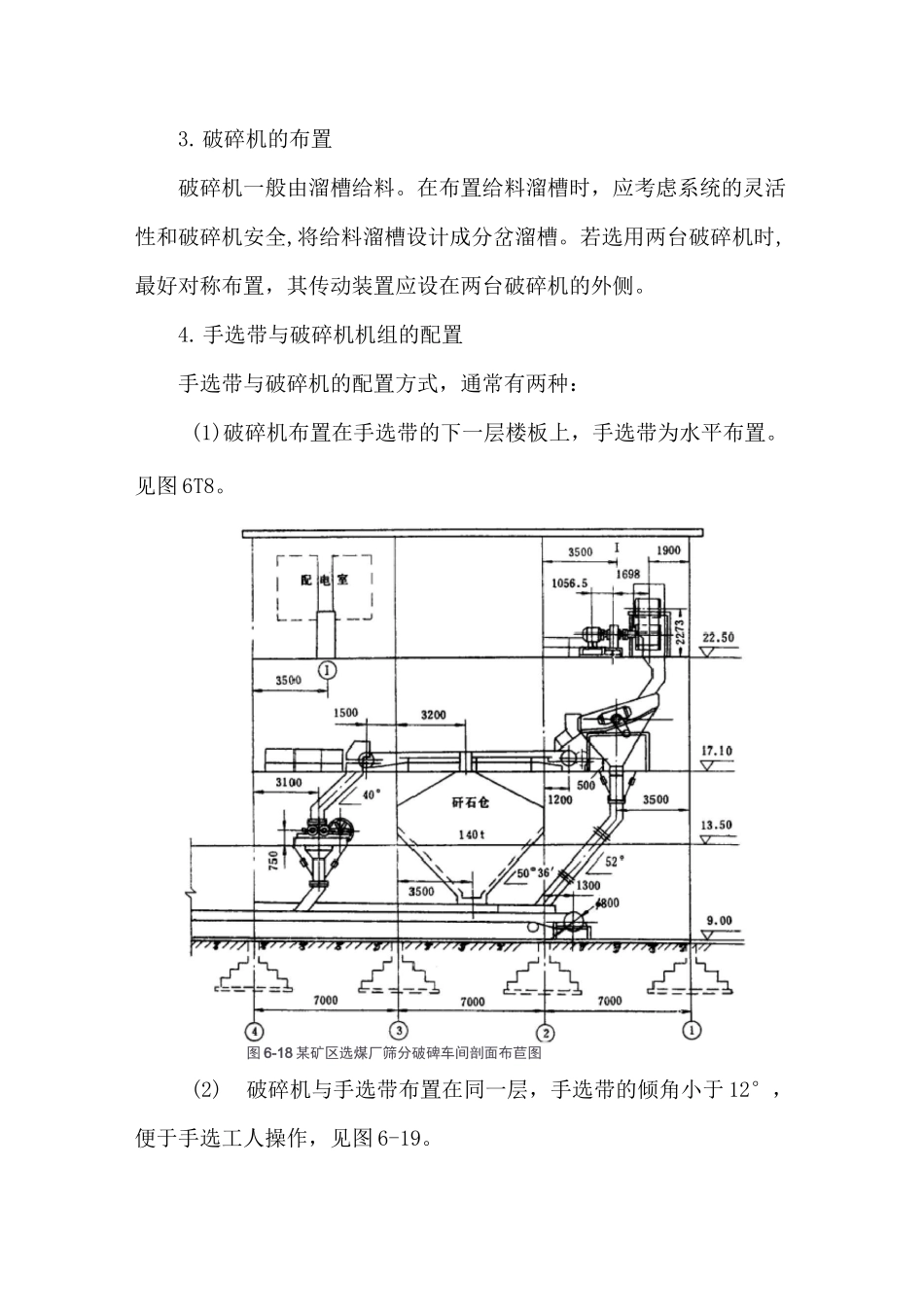

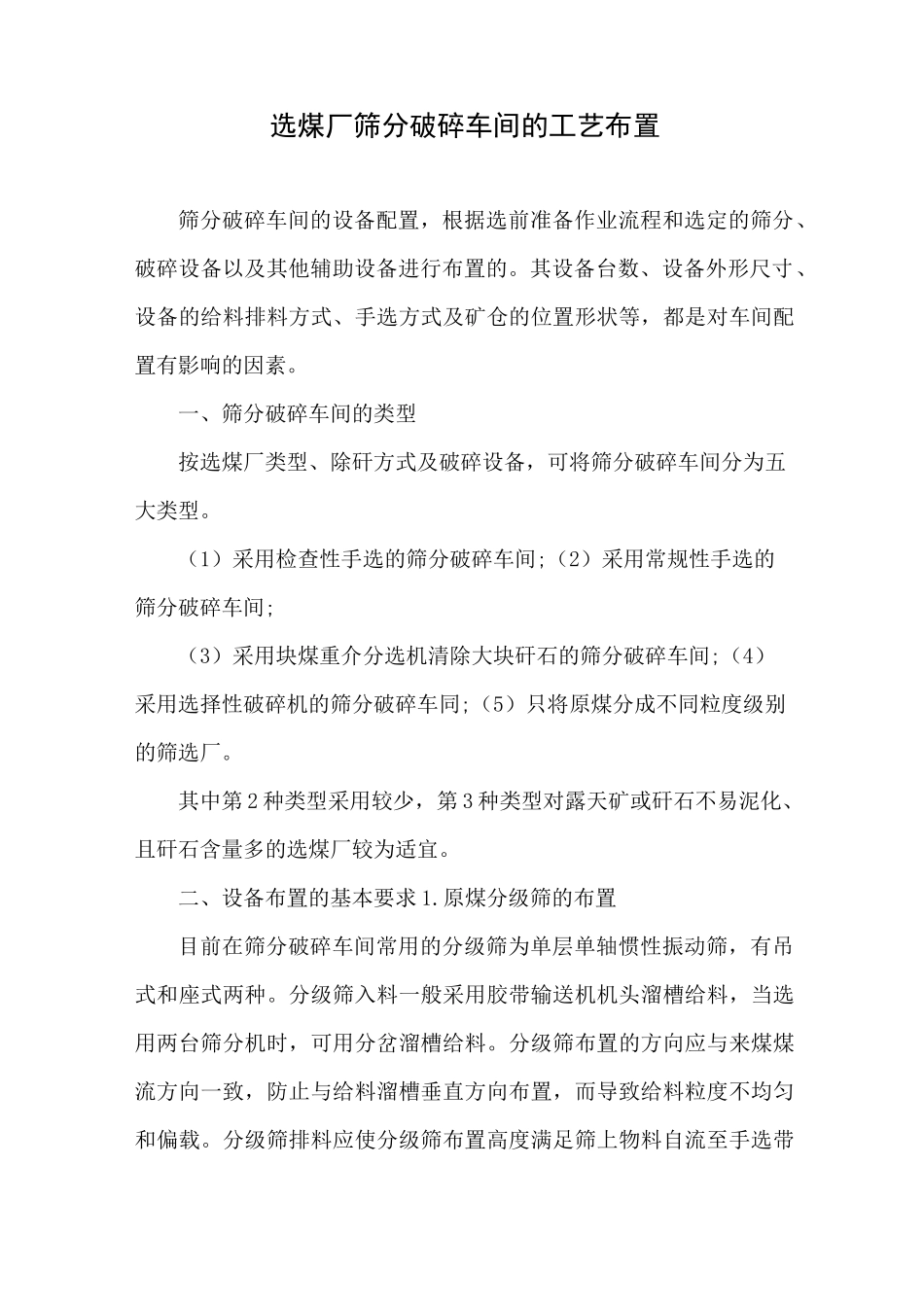

选煤厂筛分破碎车间的工艺布置筛分破碎车间的设备配置,根据选前准备作业流程和选定的筛分、破碎设备以及其他辅助设备进行布置的。其设备台数、设备外形尺寸、设备的给料排料方式、手选方式及矿仓的位置形状等,都是对车间配置有影响的因素。一、筛分破碎车间的类型按选煤厂类型、除矸方式及破碎设备,可将筛分破碎车间分为五大类型。(1)采用检查性手选的筛分破碎车间;(2)采用常规性手选的筛分破碎车间;(3)采用块煤重介分选机清除大块矸石的筛分破碎车间;(4)采用选择性破碎机的筛分破碎车同;(5)只将原煤分成不同粒度级别的筛选厂。其中第 2 种类型采用较少,第 3 种类型对露天矿或矸石不易泥化、且矸石含量多的选煤厂较为适宜。二、设备布置的基本要求 1.原煤分级筛的布置目前在筛分破碎车间常用的分级筛为单层单轴惯性振动筛,有吊式和座式两种。分级筛入料一般采用胶带输送机机头溜槽给料,当选用两台筛分机时,可用分岔溜槽给料。分级筛布置的方向应与来煤煤流方向一致,防止与给料溜槽垂直方向布置,而导致给料粒度不均匀和偏载。分级筛排料应使分级筛布置高度满足筛上物料自流至手选带3的要求。当选用两台筛分机时,应对称布置,即使传动系统分别布置在两台筛分机的外侧。有传动系统一侧其人行通道不小于 1200mm;另一侧不小于 800mm。两台筛子中间通道不小于 1500mm。当原煤水分小于 7%时,应设置防尘罩和除尘设施。大型选煤厂的原煤分级筛的布置方式有两种,即单列布置和双列对称并列布置。通常采用双系统对称并列布置。如图 6-17 所示。2. 手选带的布置图 6-17 某矿区选煤厂畔分破碎车间平面布苣图手选带的布置方向应和分级筛煤流方向一致。尽量避免垂直方向布置。其布置形式有倾斜布置和水平布置两种。当采用倾斜布置时,倾角应不大于 12°,且必须设置分阶段的手选工作台。3.破碎机的布置破碎机一般由溜槽给料。在布置给料溜槽时,应考虑系统的灵活性和破碎机安全,将给料溜槽设计成分岔溜槽。若选用两台破碎机时,最好对称布置,其传动装置应设在两台破碎机的外侧。4.手选带与破碎机机组的配置手选带与破碎机的配置方式,通常有两种:(1)破碎机布置在手选带的下一层楼板上,手选带为水平布置。见图 6T8。图 6-18 某矿区选煤厂筛分破碑车间剖面布苣图(2)破碎机与手选带布置在同一层,手选带的倾角小于 12°,便于手选工人操作,见图 6-19。一 au~.IM-I.^pILLJ」1J-41"「t—事印■r■■_rb:•g丄kn.图 6-J9...
