金属材料热处理工艺(详细工序及操作手法)

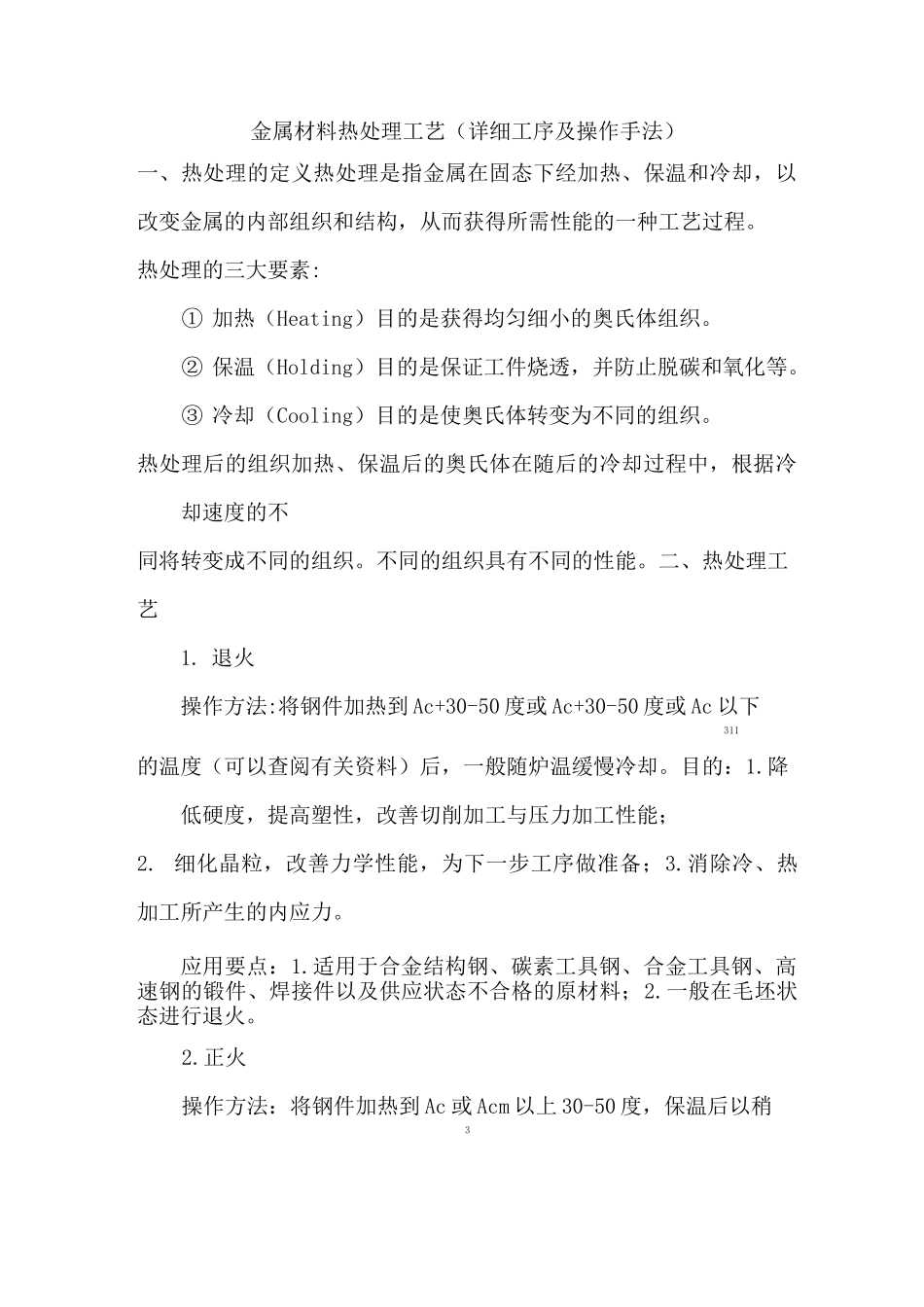

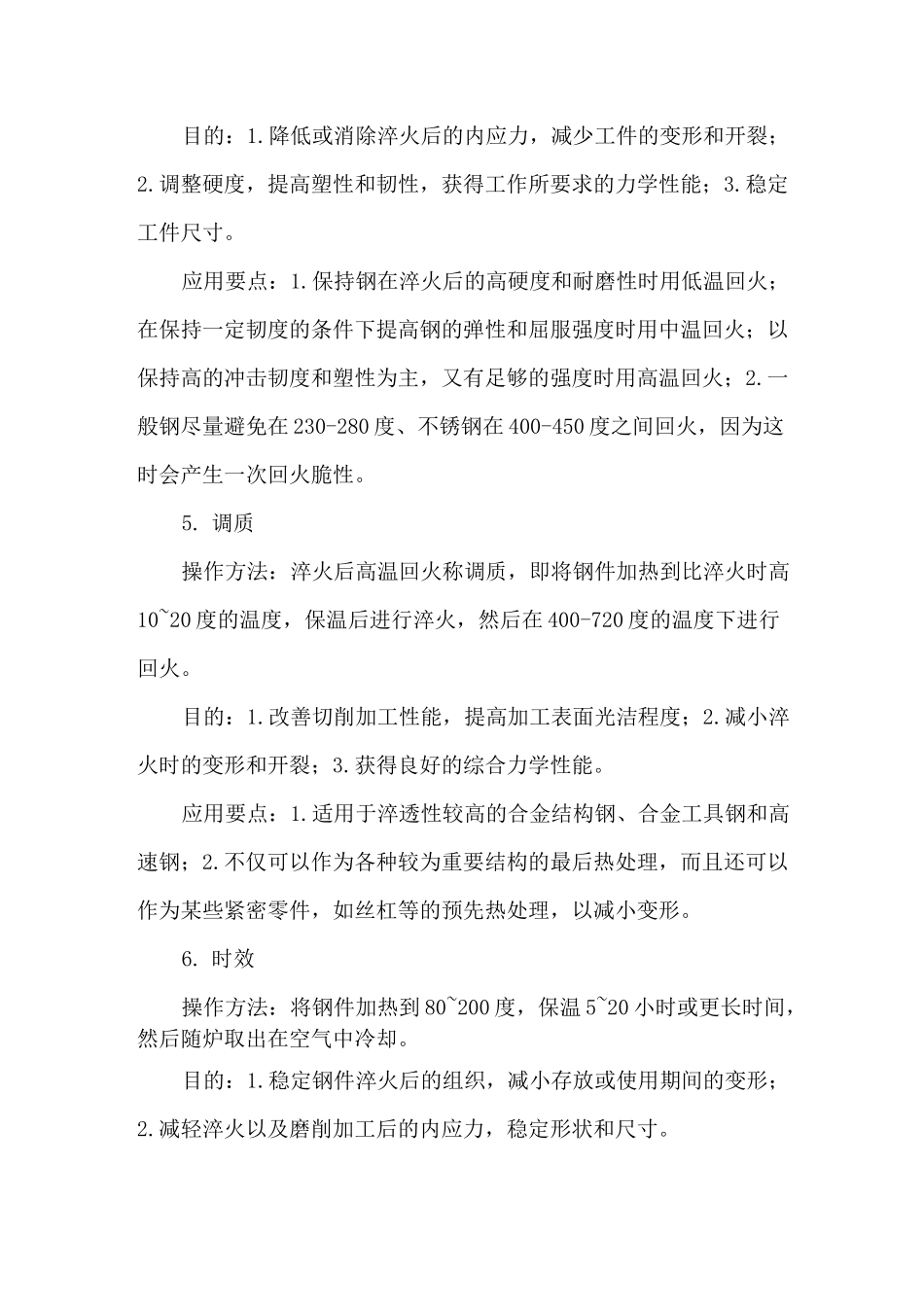

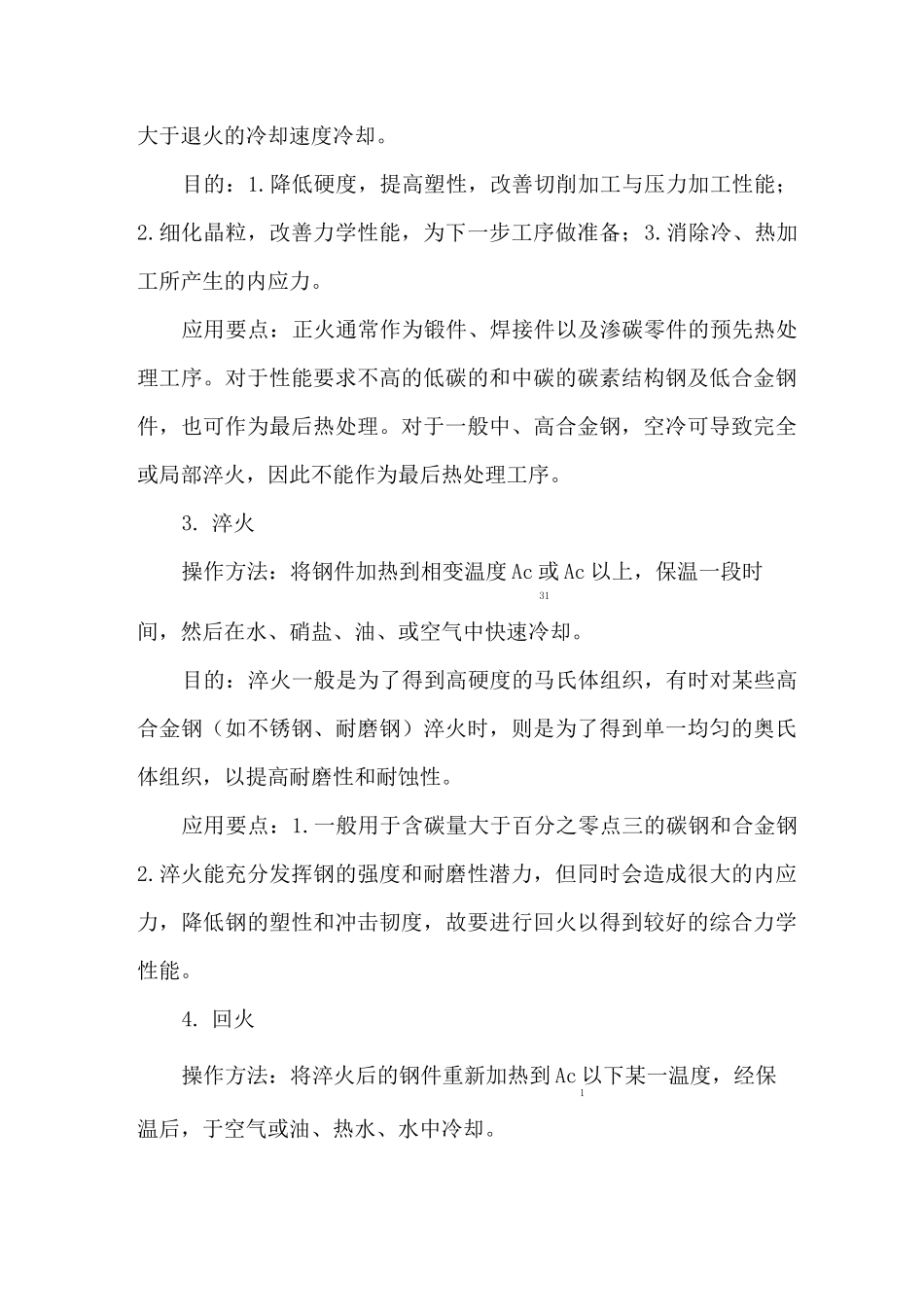

金属材料热处理工艺（详细工序及操作手法）一、热处理的定义热处理是指金属在固态下经加热、保温和冷却，以改变金属的内部组织和结构，从而获得所需性能的一种工艺过程。热处理的三大要素:① 加热（Heating）目的是获得均匀细小的奥氏体组织。② 保温（Holding）目的是保证工件烧透，并防止脱碳和氧化等。③ 冷却（Cooling）目的是使奥氏体转变为不同的组织。热处理后的组织加热、保温后的奥氏体在随后的冷却过程中，根据冷却速度的不同将转变成不同的组织。不同的组织具有不同的性能。二、热处理工艺1. 退火操作方法:将钢件加热到 Ac+30-50 度或 Ac+30-50 度或 Ac 以下311的温度（可以查阅有关资料）后，一般随炉温缓慢冷却。目的：1.降低硬度，提高塑性，改善切削加工与压力加工性能；2. 细化晶粒，改善力学性能，为下一步工序做准备；3.消除冷、热加工所产生的内应力。应用要点：1.适用于合金结构钢、碳素工具钢、合金工具钢、高速钢的锻件、焊接件以及供应状态不合格的原材料；2.一般在毛坯状态进行退火。2.正火操作方法：将钢件加热到 Ac 或 Acm 以上 30-50 度，保温后以稍3大于退火的冷却速度冷却。目的：1.降低硬度，提高塑性，改善切削加工与压力加工性能；2.细化晶粒，改善力学性能，为下一步工序做准备；3.消除冷、热加工所产生的内应力。应用要点：正火通常作为锻件、焊接件以及渗碳零件的预先热处理工序。对于性能要求不高的低碳的和中碳的碳素结构钢及低合金钢件，也可作为最后热处理。对于一般中、高合金钢，空冷可导致完全或局部淬火，因此不能作为最后热处理工序。3. 淬火操作方法：将钢件加热到相变温度 Ac 或 Ac 以上，保温一段时31间，然后在水、硝盐、油、或空气中快速冷却。目的：淬火一般是为了得到高硬度的马氏体组织，有时对某些高合金钢（如不锈钢、耐磨钢）淬火时，则是为了得到单一均匀的奥氏体组织，以提高耐磨性和耐蚀性。应用要点：1.一般用于含碳量大于百分之零点三的碳钢和合金钢2.淬火能充分发挥钢的强度和耐磨性潜力，但同时会造成很大的内应力，降低钢的塑性和冲击韧度，故要进行回火以得到较好的综合力学性能。4. 回火操作方法：将淬火后的钢件重新加热到 Ac 以下某一温度，经保1温后，于空气或油、热水、水中冷却。目的：1.降低或消除淬火后的内应力，减少工件的变形和开裂；2.调整硬度，提高塑性和韧性，获得工作所要求的力学性能；3.稳定工件尺寸。应用要点：1.保持钢在淬火后的...
