视频拼接方案介绍

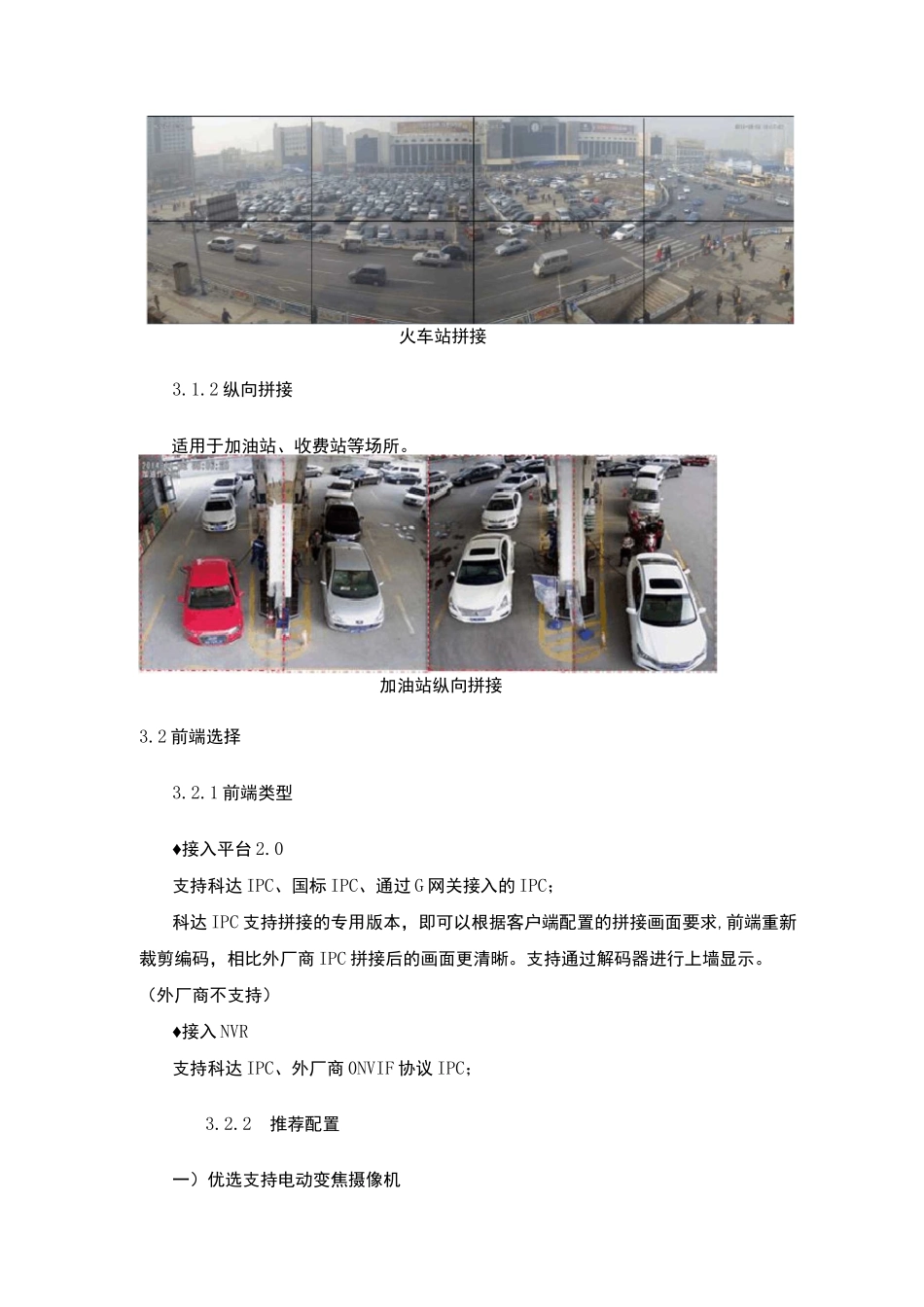

1视频拼接概述视频拼接功能是指将多个监控前端摄像机传过来的视频进行拉伸、切割、合成，去除重合部分，校正变形部分，最后拼接成一幅高分辨率视频图像的功能。主要由前端采集子系统、后端管理子系统等组成。2适用场景视频拼接系统目前主要应用于以下区域：1、大型广场、水库、风景区、火车站台、码头、港口等具有开阔视野和需要大范围呈现监控画面的场所。2、加油站、收费站、超市收银等连续的场所。3系统介绍3.1 拼接形式3.1.1 横向拼接适用于广阔视野的场所，如风景区、火车站、广场等。太湖风景区火车站拼接3.1.2 纵向拼接适用于加油站、收费站等场所。加油站纵向拼接3.2 前端选择3.2.1 前端类型♦接入平台 2.0支持科达 IPC、国标 IPC、通过 G 网关接入的 IPC；科达 IPC 支持拼接的专用版本，即可以根据客户端配置的拼接画面要求,前端重新裁剪编码，相比外厂商 IPC 拼接后的画面更清晰。支持通过解码器进行上墙显示。（外厂商不支持）♦接入 NVR支持科达 IPC、外厂商 0NVIF 协议 IPC；3.2.2推荐配置一）优选支持电动变焦摄像机•变焦镜头摄像机灵活性较强，通过现场调节可有效避免安装精度带来的误差•视频拼接需要各摄像机的焦距基本一致，因此采用支持电动变焦的摄像机可有效免除现场反复手动调焦的困扰二）选择定焦摄像机最有效的方式是采用定焦摄像机，因为每个摄像机焦距完全一致，安装过程中只需调节摄像机位置即可；但是灵活性较差，尤其是在初步涉及拼接时，对现场环境了解不足，很难完全确定摄像机焦距。表格 1 推荐相机列表产品形态型号备注枪机IPC185-AN4KIPC1231080P红外枪IPC22511080PIPC22501080P3.3 后端选择平台 2.0 或者 NVR28813.4 解码上墙♦4K 摄像机+平台 2.0每个 4K 摄像机对应 4 路 1080P 码流，配置 4 台 KDM2510-D01E 或者KDM201-D01E。♦1080P 摄像机+平台 2.0仅支持科达 IPC，每个 IPC 对应一台解码器。♦1080P 摄像机+NVR支持编成 1 个通道上墙显示。3.5 录像回放♦平台 2.04K 拼接：存储每个 4K 摄像机的 4 路 1080P 视频码流，回放时支持同步放像功能。不支持合成编码功能。1080P 拼接：3 台摄像机裁剪后的码流各自单独存储，回放时支持同步放像功能。不支持拼接合成编码。♦NVRstation1080P 拼接：存储每个前端摄像机的原始码流、存储合成编码的码流。回放时支持同步放像功能。3.6 客户端展示♦平台 2.0 客户端定制化 UI：CU 客户端本地显示...
