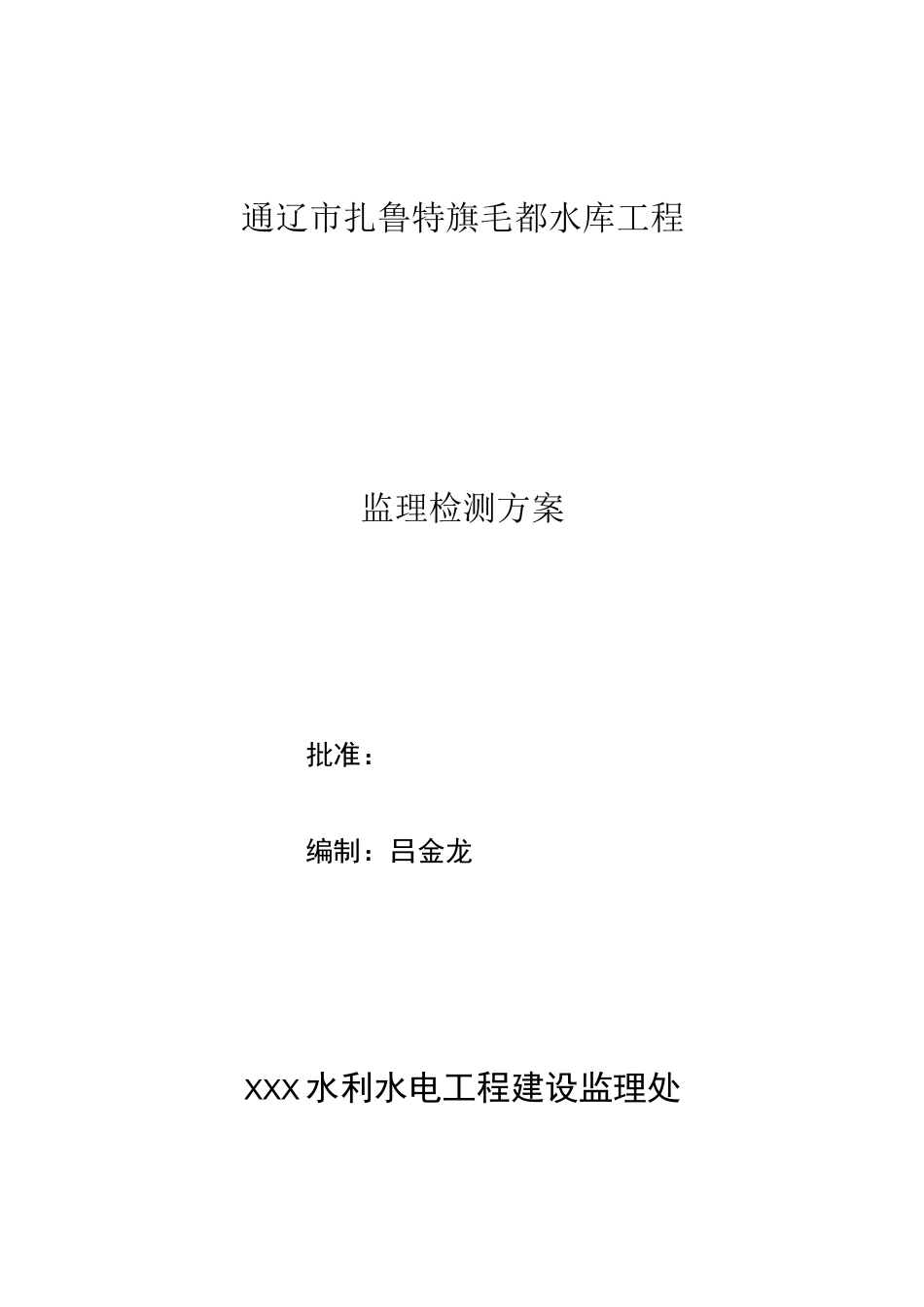

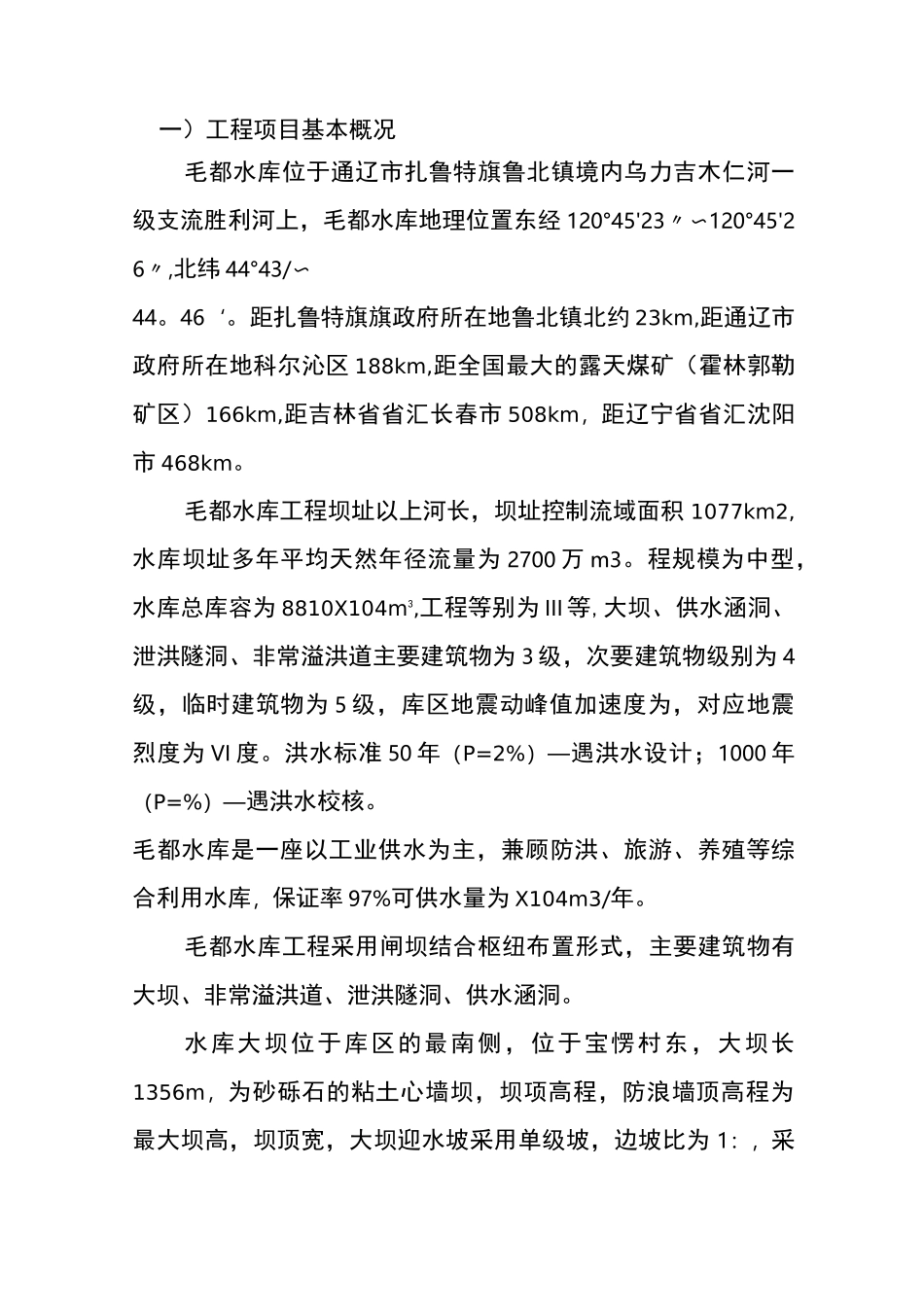

通辽市扎鲁特旗毛都水库工程监理检测方案批准：编制：吕金龙XXX 水利水电工程建设监理处一）工程项目基本概况毛都水库位于通辽市扎鲁特旗鲁北镇境内乌力吉木仁河一级支流胜利河上，毛都水库地理位置东经 120°45'23〃〜120°45'26〃,北纬 44°43/〜44。46‘。距扎鲁特旗旗政府所在地鲁北镇北约 23km,距通辽市政府所在地科尔沁区 188km,距全国最大的露天煤矿（霍林郭勒矿区）166km,距吉林省省汇长春市 508km，距辽宁省省汇沈阳市 468km。毛都水库工程坝址以上河长，坝址控制流域面积 1077km2,水库坝址多年平均天然年径流量为 2700 万 m3。程规模为中型，水库总库容为 8810X104m3,工程等别为 III 等,大坝、供水涵洞、泄洪隧洞、非常溢洪道主要建筑物为 3 级，次要建筑物级别为 4级，临时建筑物为 5 级，库区地震动峰值加速度为，对应地震烈度为 VI 度。洪水标准 50 年（P=2%）—遇洪水设计；1000 年（P=%）—遇洪水校核。毛都水库是一座以工业供水为主，兼顾防洪、旅游、养殖等综合利用水库，保证率 97%可供水量为 X104m3/年。毛都水库工程采用闸坝结合枢纽布置形式，主要建筑物有大坝、非常溢洪道、泄洪隧洞、供水涵洞。水库大坝位于库区的最南侧，位于宝愣村东，大坝长1356m，为砂砾石的粘土心墙坝，坝项高程，防浪墙顶高程为最大坝高，坝顶宽，大坝迎水坡采用单级坡，边坡比为 1：，采用干砌石护坡，坝脚处设浆砌石护脚。背水坡在 0+000〜1+038桩号于高程处设马道，马道宽，马道以上坡比为 1：，马道以下坡比为 1：。背水坡采用钢筋砼网格内设碎石进行护坡。在背水坡在坝相对较高的 0+000~0+958 坝段设棱体排水，排水底高程沿地面高程而变。防渗体为粘土心墙，粘土心墙顶高程，顶宽，上、下游边坡比为 1：，在粘土心墙的下游设反滤层，该层上顶高程，宽顶，外坡比 1：。大坝防渗体采用粘土心墙防渗，坝基采用混凝土连续防渗墙防渗。地下混凝土连续墙厚，设计抗压强度 6MPa,弹性模量 E28 不小于 500MPa。地下砼防渗墙两侧施工导向墙为钢筋混凝土结构，混凝土强度为 C25。其结构尺寸为厚、高的“L”型结构。非常溢洪道布置在大坝的右坝肩一侧，非常溢洪道中心线与大坝轴线成 60°。非常溢洪道采用实用堰进水，进口段连接收缩段处进行护砌，护砌长 15m，控制段上游设 10m 长的扭面收缩段，收缩段底高程，顶高程，控制段长 10m，底板厚，边墩厚，墩高，墩顶高程。底板上开敞式溢流堰，堰顶高程，堰高，堰...
