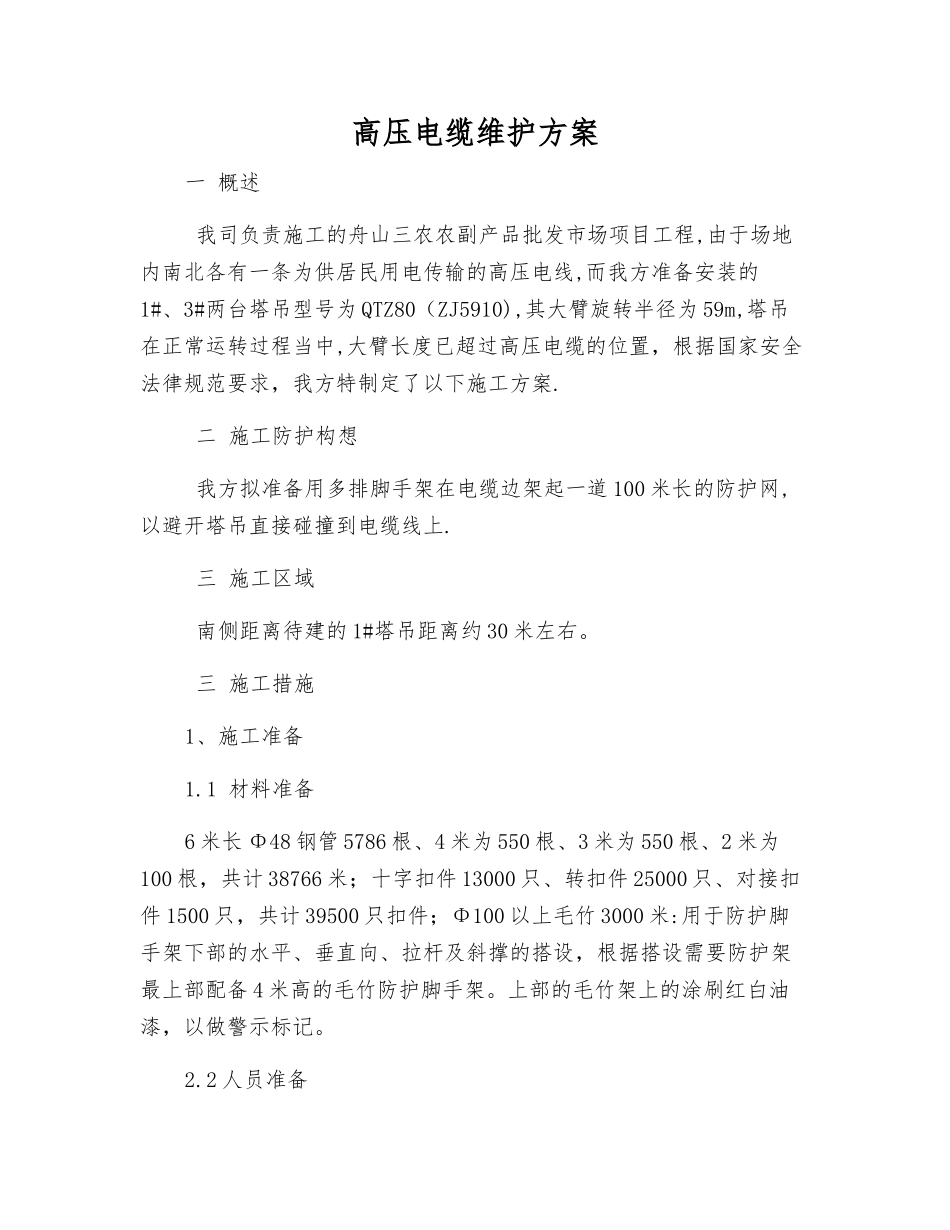

高压电缆维护方案

高压电缆维护方案一 概述 我司负责施工的舟山三农农副产品批发市场项目工程,由于场地内南北各有一条为供居民用电传输的高压电线,而我方准备安装的1#、3#两台塔吊型号为 QTZ80（ZJ5910),其大臂旋转半径为 59m,塔吊在正常运转过程当中,大臂长度已超过高压电缆的位置，根据国家安全法律规范要求，我方特制定了以下施工方案. 二 施工防护构想 我方拟准备用多排脚手架在电缆边架起一道 100 米长的防护网,以避开塔吊直接碰撞到电缆线上. 三 施工区域 南侧距离待建的 1#塔吊距离约 30 米左右。 三 施工措施1、施工准备1.1 材料准备6 米长 Φ48 钢管 5786 根、4 米为 550 根、3 米为 550 根、2 米为100 根，共计 38766 米；十字扣件 13000 只、转扣件 25000 只、对接扣件 1500 只，共计 39500 只扣件；Φ100 以上毛竹 3000 米:用于防护脚手架下部的水平、垂直向、拉杆及斜撑的搭设，根据搭设需要防护架最上部配备 4 米高的毛竹防护脚手架。上部的毛竹架上的涂刷红白油漆，以做警示标记。2.2 人员准备 配备专业的脚手架施工人员，并在专业电工和项目部管理人员的指挥下进行防护脚手架的搭设。2.3 计费和期限 维护架体搭设和拆除计价一次（约 16994m?×7 元／m?=XXX元）；材料租费以总用材乘以日租费（每天约钢管 38766 米×0.250 元／米=250 元／天；扣件 39500 只×0.250 元／只=250 元／天；毛竹3000 米购买价为 10250 元）；200 厚 C20 混凝土浇捣费用为 58250 元（含材料）；架体下土方回填约 1000m?计 50000 万元。期限为防护架搭设日起至拆除日止。2、施工方案2.1 在 1#塔吊施工的同时，我方将派施工人员在距离高压电线作业 5 米左右回填土方并浇捣 200 厚 c20 维护架体基础，插入 Φ18 的钢筋 6 排，伸入砼内的长度满足设计锚固长度，并确保砼面至钢筋上口长度为 500mm，间距 1800mm。3.1 沿高压电线 5 米外边，在维护基础上分别用 4 米、5 米、6 米长 Φ48 钢管，搭设双排脚手架，搭设过程当中，搭在基础上的外排钢管应套在事先预埋好的 Φ18 的钢筋上，以起到固定作用，确保防护脚手架在水平方向不会出现较大位移，并错开长短不一的钢管，避开应力集中。并在钢管脚手架上，每隔两排立杆打一道钢管斜撑，确保钢管架的稳定。（钢管架立杆横向间距 1800mm，纵向间距 800mm，步距1800mm）3.2 下部钢管脚手架施工完毕后，用毛竹绑扎在钢管架上部，...
