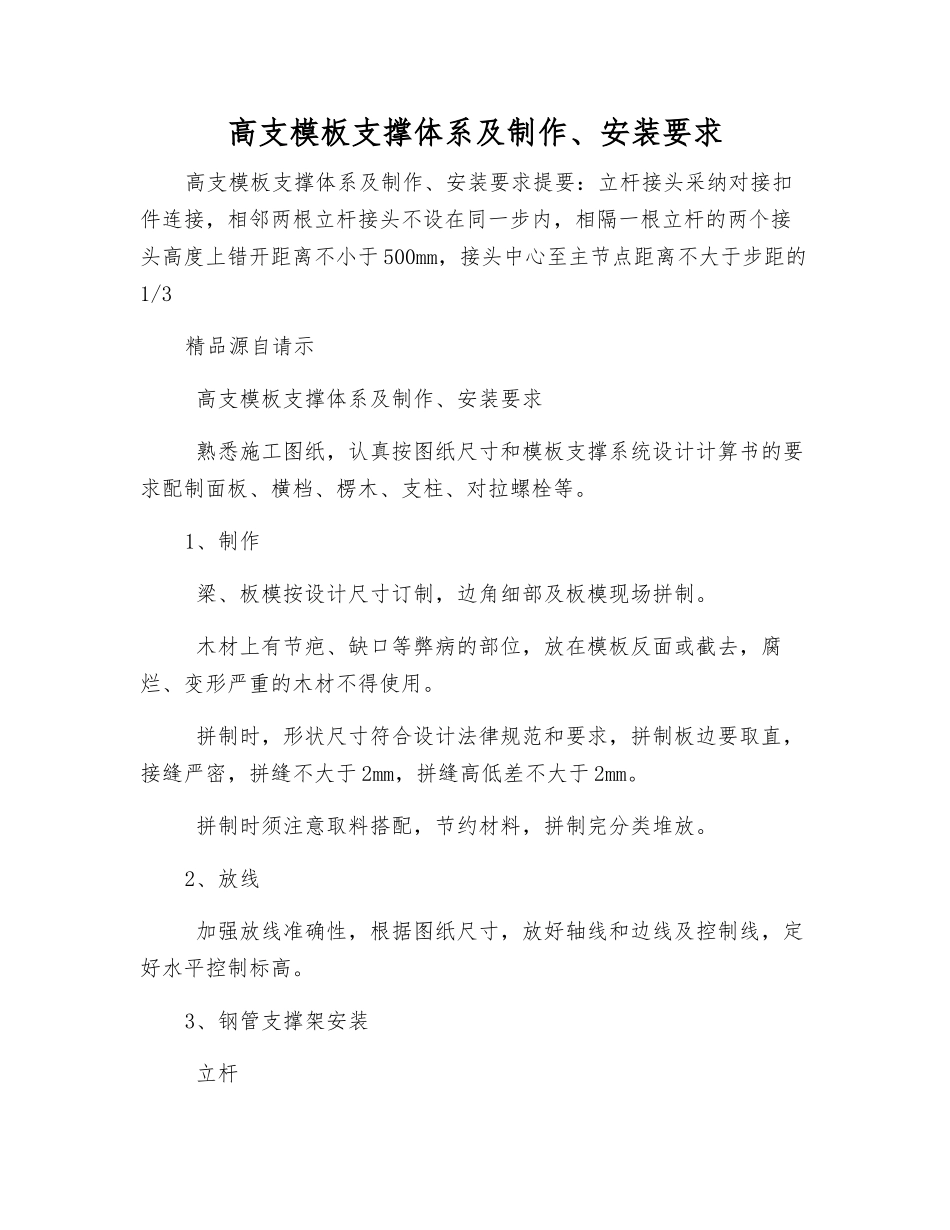

高支模板支撑体系及制作、安装要求

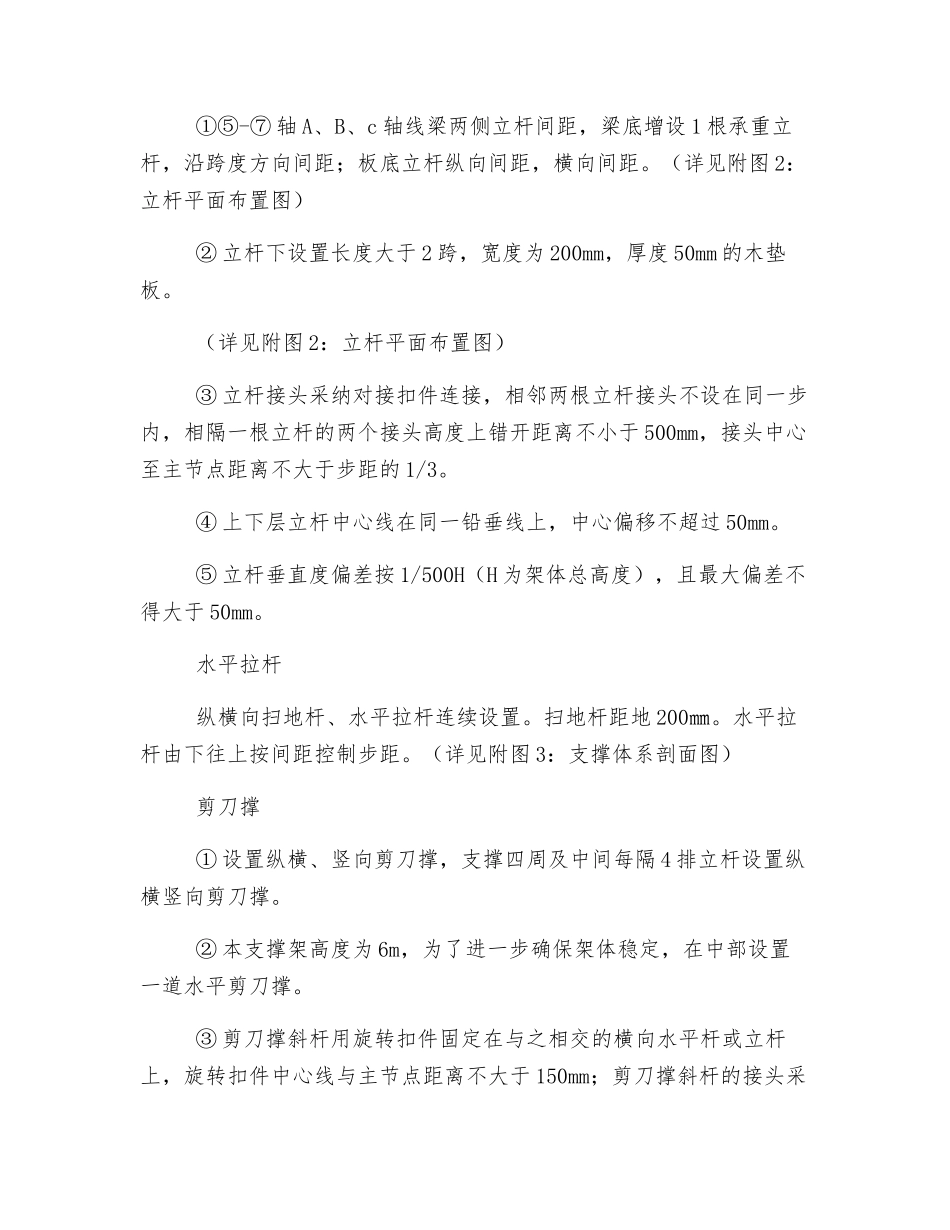

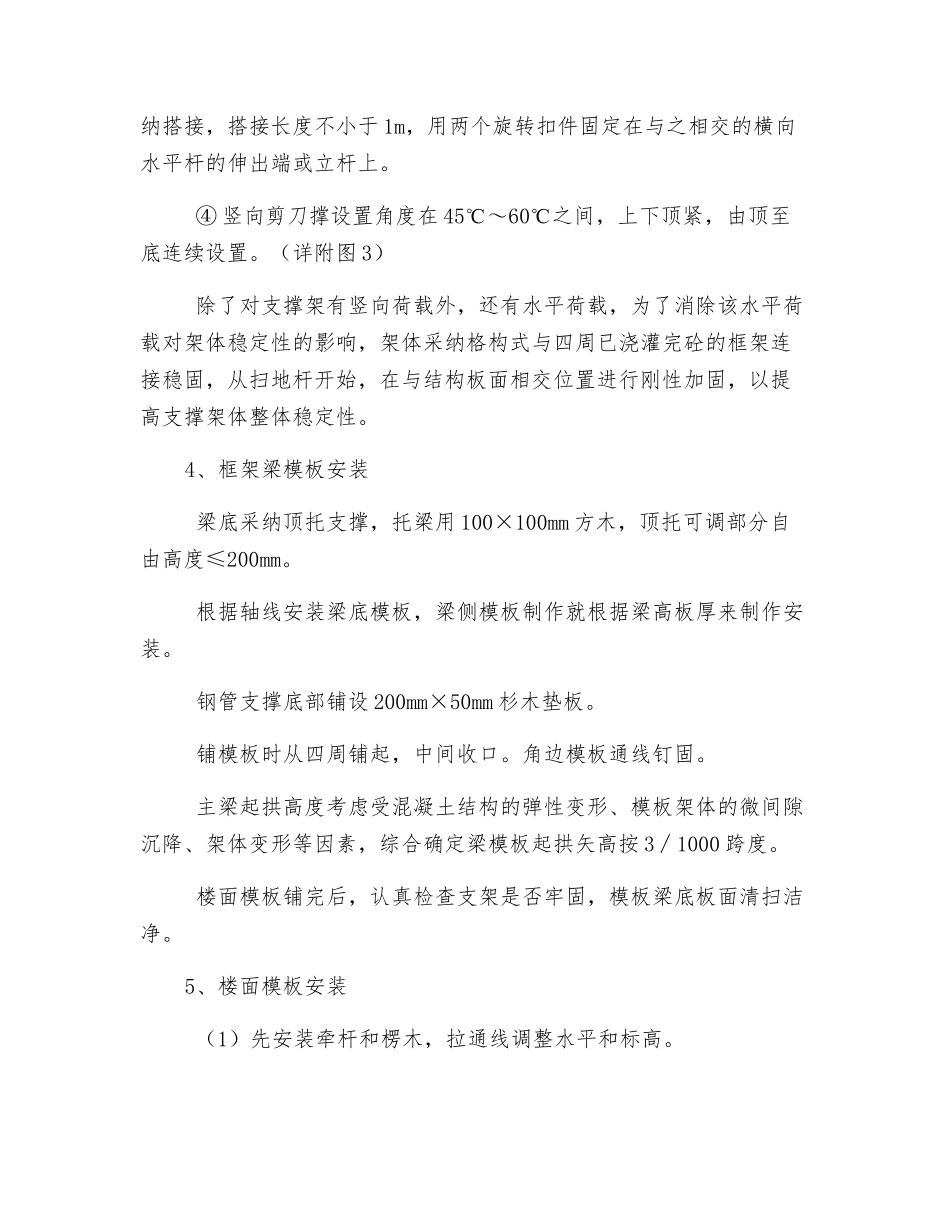

高支模板支撑体系及制作、安装要求高支模板支撑体系及制作、安装要求提要：立杆接头采纳对接扣件连接，相邻两根立杆接头不设在同一步内，相隔一根立杆的两个接头高度上错开距离不小于 500mm，接头中心至主节点距离不大于步距的1/3精品源自请示 高支模板支撑体系及制作、安装要求 熟悉施工图纸，认真按图纸尺寸和模板支撑系统设计计算书的要求配制面板、横档、楞木、支柱、对拉螺栓等。1、制作 梁、板模按设计尺寸订制，边角细部及板模现场拼制。 木材上有节疤、缺口等弊病的部位，放在模板反面或截去，腐烂、变形严重的木材不得使用。 拼制时，形状尺寸符合设计法律规范和要求，拼制板边要取直，接缝严密，拼缝不大于 2mm，拼缝高低差不大于 2mm。 拼制时须注意取料搭配，节约材料，拼制完分类堆放。2、放线 加强放线准确性，根据图纸尺寸，放好轴线和边线及控制线，定好水平控制标高。3、钢管支撑架安装 立杆 ①⑤-⑦ 轴 A、B、c 轴线梁两侧立杆间距，梁底增设 1 根承重立杆，沿跨度方向间距；板底立杆纵向间距，横向间距。（详见附图 2：立杆平面布置图） ② 立杆下设置长度大于 2 跨，宽度为 200mm，厚度 50mm 的木垫板。 （详见附图 2：立杆平面布置图） ③ 立杆接头采纳对接扣件连接，相邻两根立杆接头不设在同一步内，相隔一根立杆的两个接头高度上错开距离不小于 500mm，接头中心至主节点距离不大于步距的 1/3。 ④ 上下层立杆中心线在同一铅垂线上，中心偏移不超过 50mm。 ⑤ 立杆垂直度偏差按 1/500H（H 为架体总高度），且最大偏差不得大于 50mm。 水平拉杆 纵横向扫地杆、水平拉杆连续设置。扫地杆距地 200㎜。水平拉杆由下往上按间距控制步距。（详见附图 3：支撑体系剖面图） 剪刀撑 ① 设置纵横、竖向剪刀撑，支撑四周及中间每隔 4 排立杆设置纵横竖向剪刀撑。 ② 本支撑架高度为 6m，为了进一步确保架体稳定，在中部设置一道水平剪刀撑。 ③ 剪刀撑斜杆用旋转扣件固定在与之相交的横向水平杆或立杆上，旋转扣件中心线与主节点距离不大于 150mm；剪刀撑斜杆的接头采纳搭接，搭接长度不小于 1m，用两个旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上。 ④ 竖向剪刀撑设置角度在 45℃～60℃之间，上下顶紧，由顶至底连续设置。（详附图 3） 除了对支撑架有竖向荷载外，还有水平荷载，为了消除该水平荷载对架体稳定性的影响，架体采纳格构式与四周已浇灌完砼的框架...
