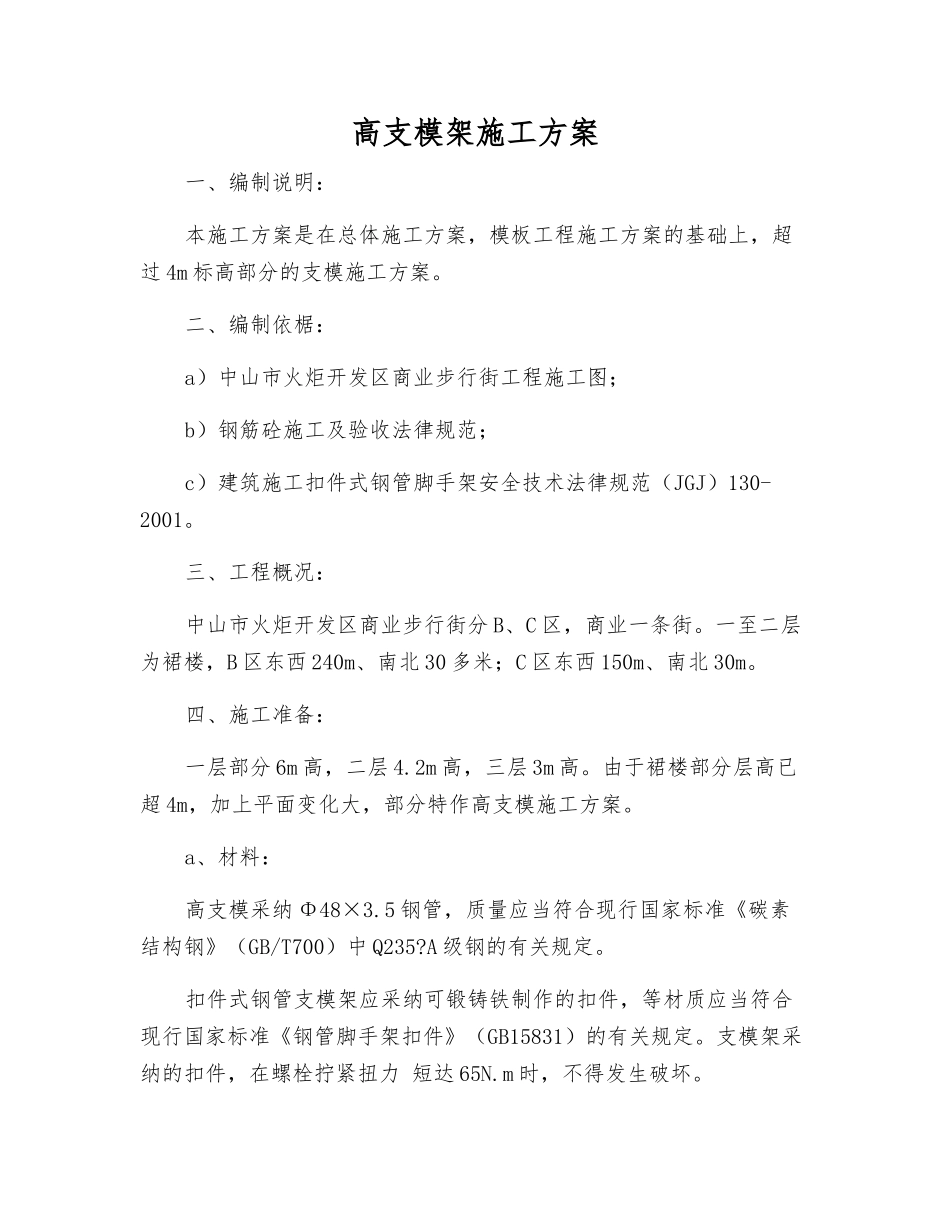

高支模架施工方案

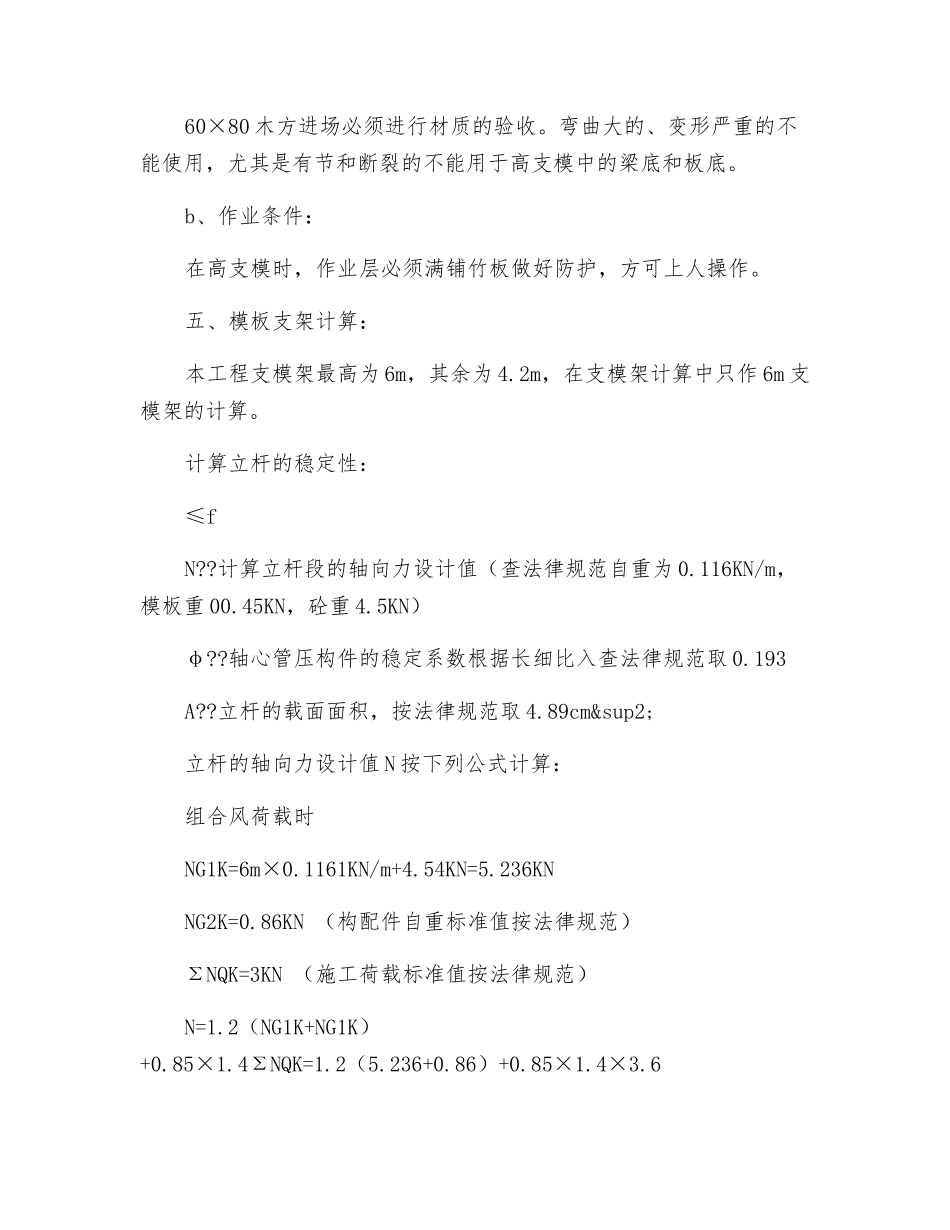

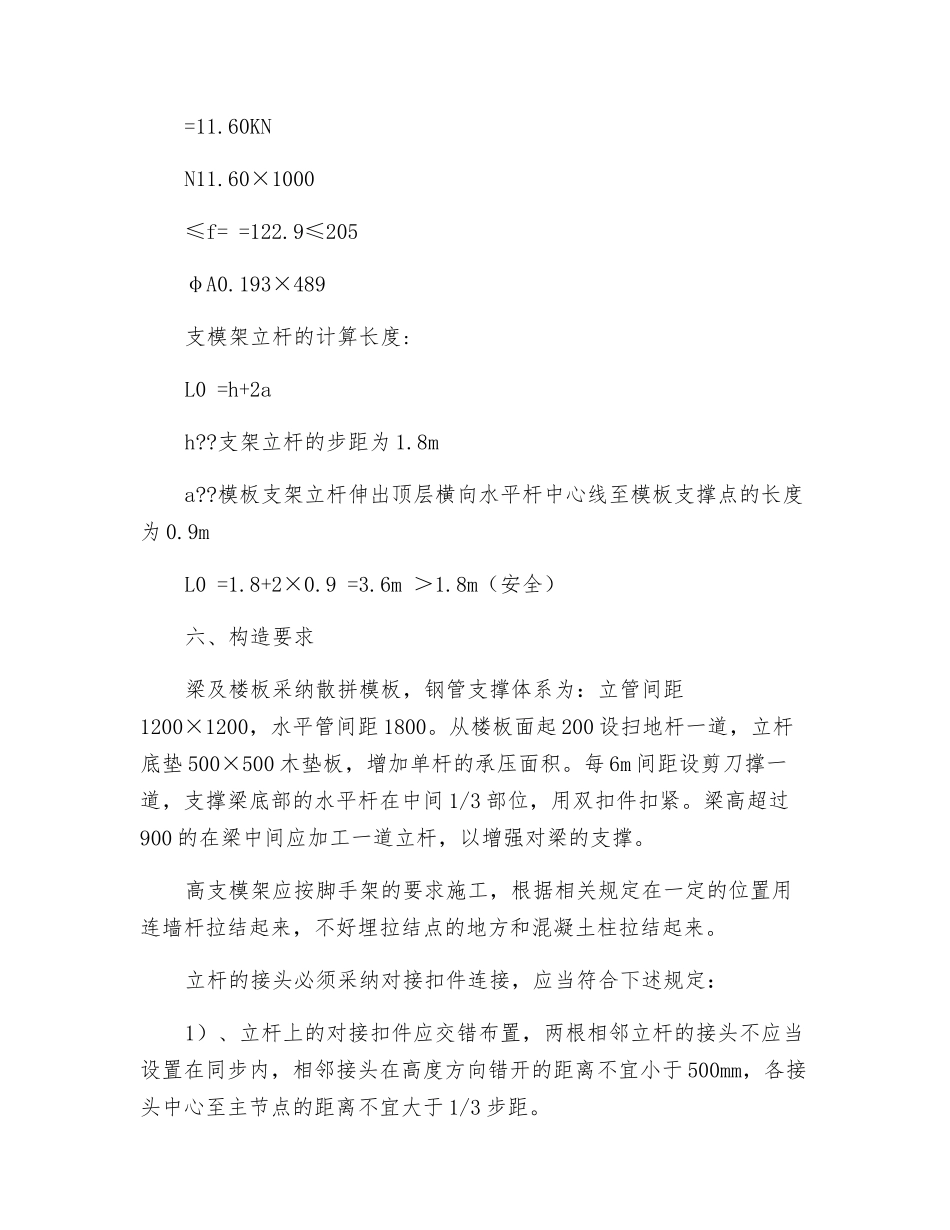

高支模架施工方案一、编制说明： 本施工方案是在总体施工方案，模板工程施工方案的基础上，超过 4m 标高部分的支模施工方案。 二、编制依椐： a）中山市火炬开发区商业步行街工程施工图； b）钢筋砼施工及验收法律规范； c）建筑施工扣件式钢管脚手架安全技术法律规范（JGJ）130-2001。 三、工程概况： 中山市火炬开发区商业步行街分 B、C 区，商业一条街。一至二层为裙楼，B 区东西 240m、南北 30 多米；C 区东西 150m、南北 30m。 四、施工准备： 一层部分 6m 高，二层 4.2m 高，三层 3m 高。由于裙楼部分层高已超 4m，加上平面变化大，部分特作高支模施工方案。 a、材料： 高支模采纳 Φ48×3.5 钢管，质量应当符合现行国家标准《碳素结构钢》（GB/T700）中 Q235?A 级钢的有关规定。扣件式钢管支模架应采纳可锻铸铁制作的扣件，等材质应当符合现行国家标准《钢管脚手架扣件》（GB15831）的有关规定。支模架采纳的扣件，在螺栓拧紧扭力 短达 65N.m 时，不得发生破坏。60×80 木方进场必须进行材质的验收。弯曲大的、变形严重的不能使用，尤其是有节和断裂的不能用于高支模中的梁底和板底。 b、作业条件： 在高支模时，作业层必须满铺竹板做好防护，方可上人操作。 五、模板支架计算： 本工程支模架最高为 6m，其余为 4.2m，在支模架计算中只作 6m 支模架的计算。 计算立杆的稳定性： ≤f N??计算立杆段的轴向力设计值（查法律规范自重为 0.116KN/m，模板重 00.45KN，砼重 4.5KN） φ??轴心管压构件的稳定系数根据长细比入查法律规范取 0.193A??立杆的载面面积，按法律规范取 4.89cm² 立杆的轴向力设计值 N 按下列公式计算： 组合风荷载时 NG1K=6m×0.1161KN/m+4.54KN=5.236KN NG2K=0.86KN （构配件自重标准值按法律规范） ΣNQK=3KN （施工荷载标准值按法律规范） N=1.2（NG1K+NG1K）+0.85×1.4ΣNQK=1.2（5.236+0.86）+0.85×1.4×3.6 =11.60KN N11.60×1000 ≤f= =122.9≤205 φA0.193×489支模架立杆的计算长度: L0 =h+2a h??支架立杆的步距为 1.8m a??模板支架立杆伸出顶层横向水平杆中心线至模板支撑点的长度为 0.9m L0 =1.8+2×0.9 =3.6m ＞1.8m（安全） 六、构造要求 梁及楼板采纳散拼模板，钢管支撑体系为：立管间距1200×1200，水平管间距 1800。从楼板面起 200 设扫地杆一道，立杆底垫 500×500 木垫板，增加单杆的承压面积。每 6m 间...
