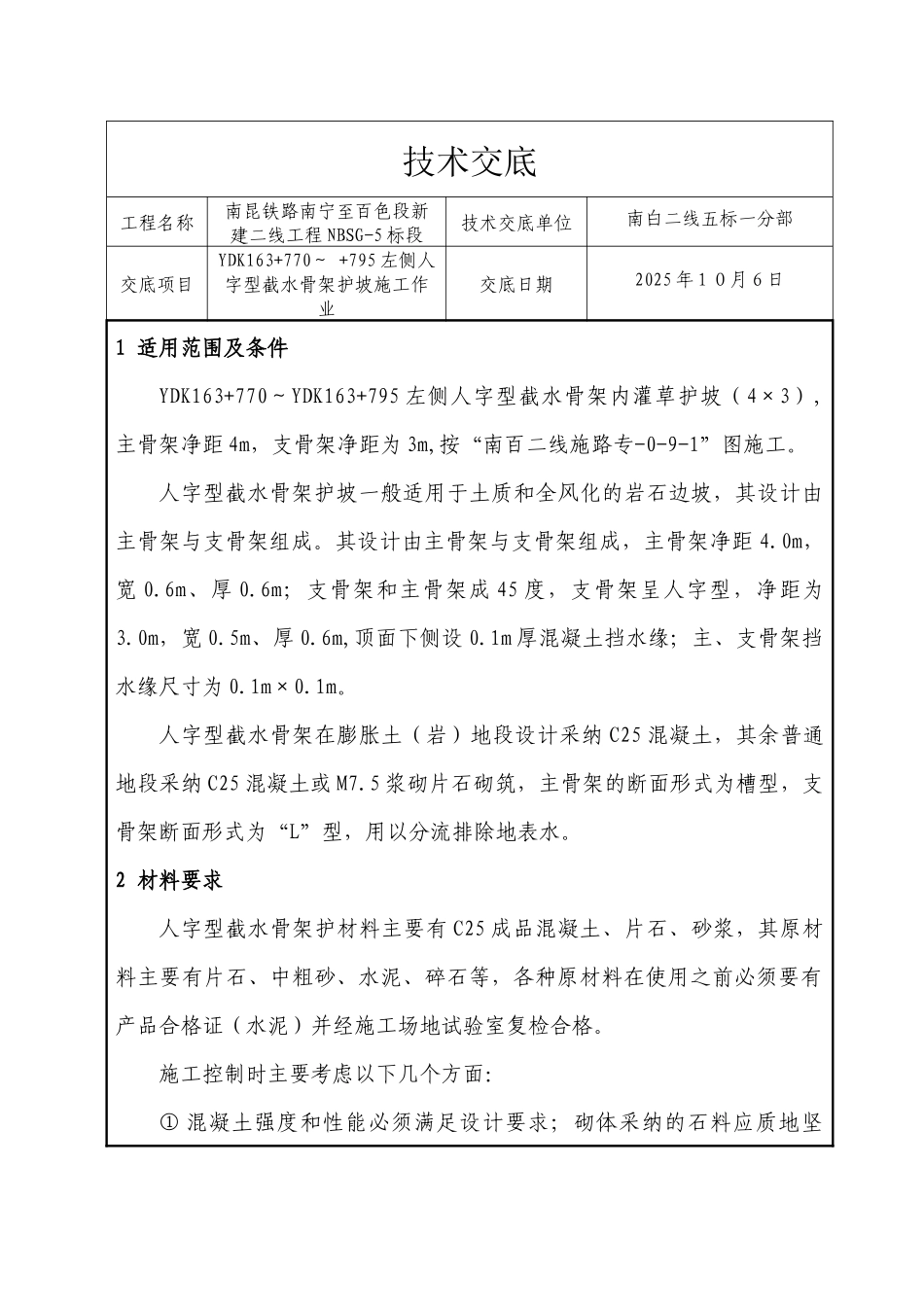

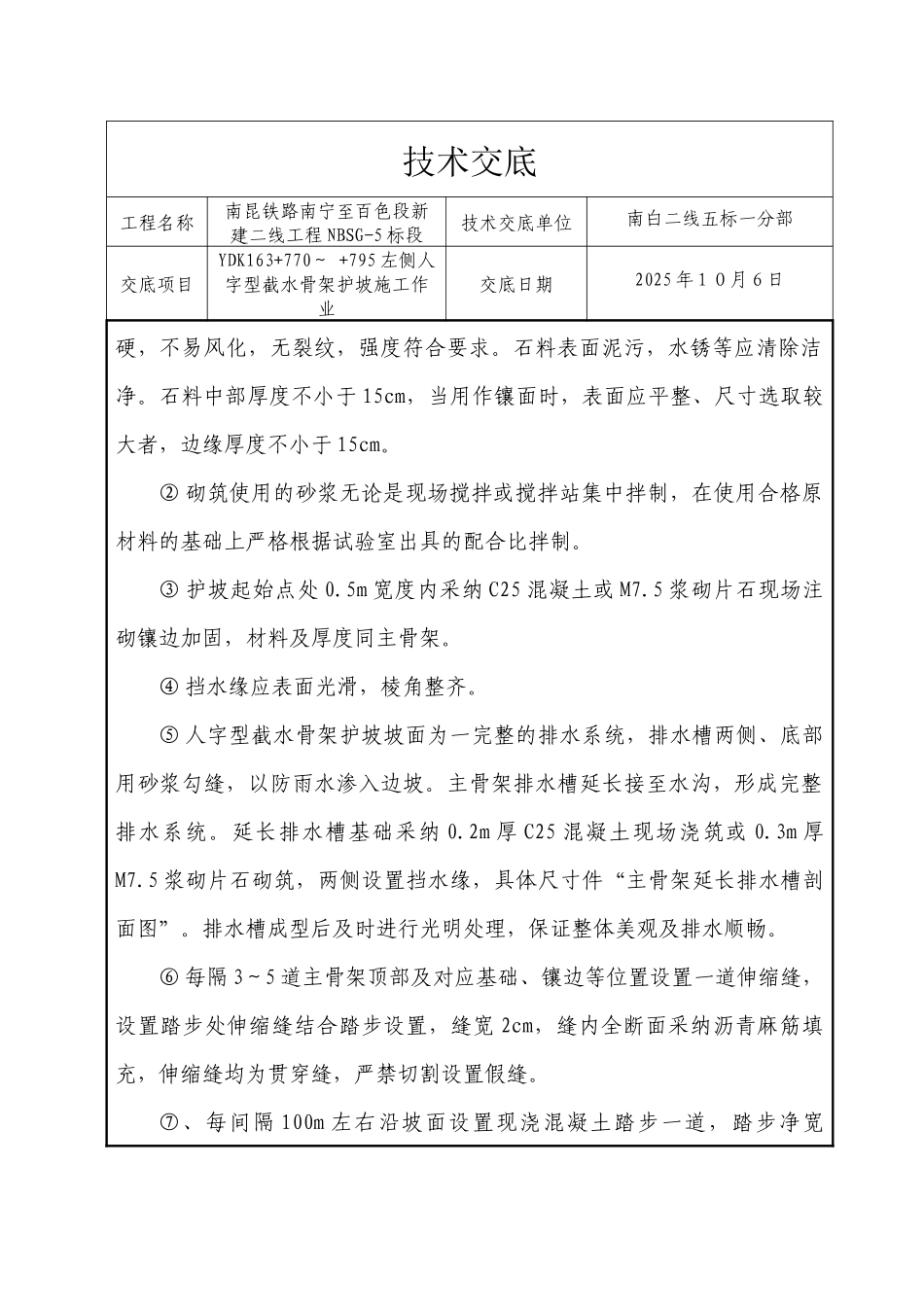

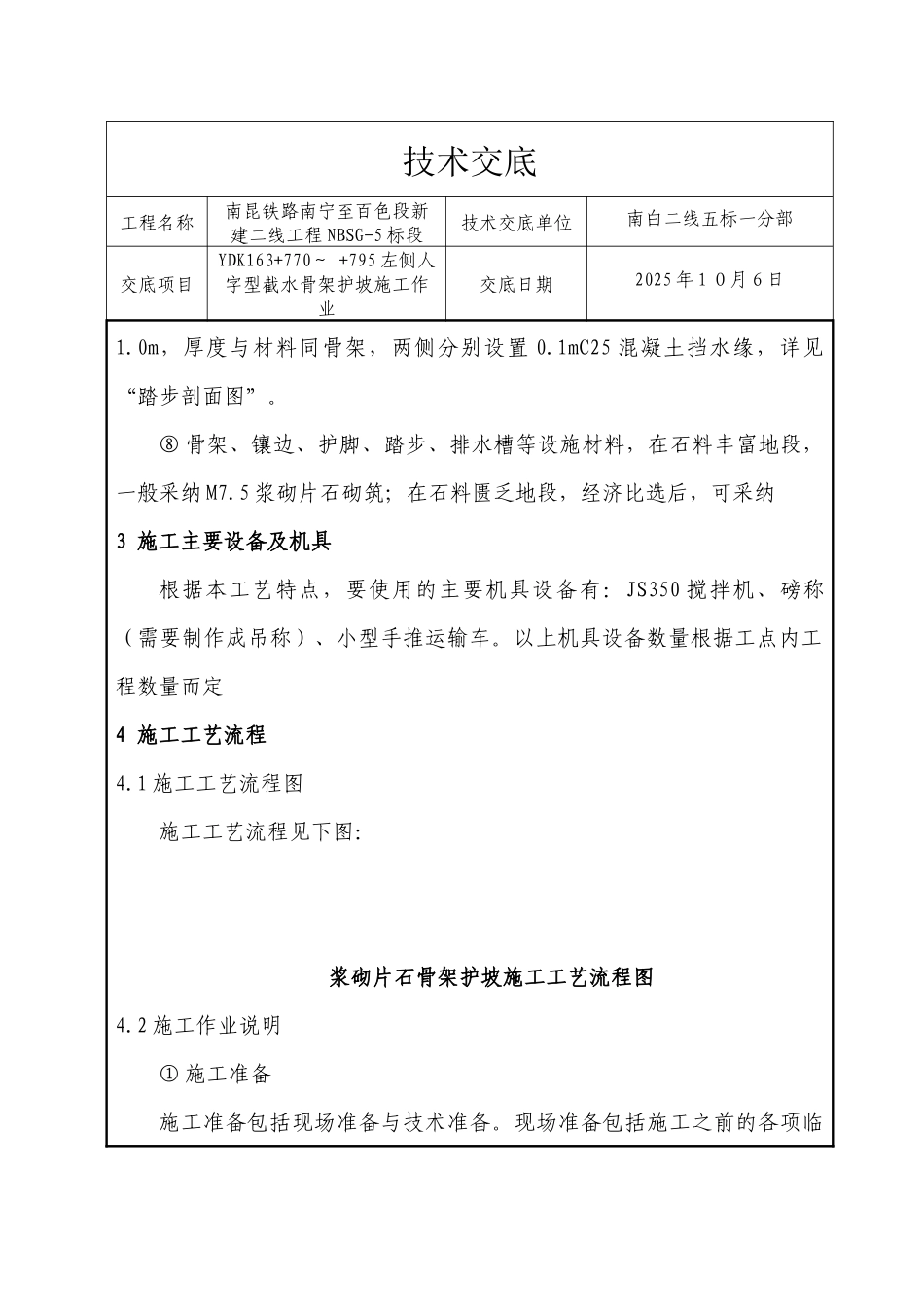

技术交底工程名称南昆铁路南宁至百色段新建二线工程 NBSG-5 标段技术交底单位南白二线五标一分部交底项目YDK163+770～ +795 左侧人字型截水骨架护坡施工作业交底日期2025 年 1 ０月６日1 适用范围及条件YDK163+770～YDK163+795 左侧人字型截水骨架内灌草护坡（4×3）,主骨架净距 4m，支骨架净距为 3m,按“南百二线施路专-0-9-1”图施工。人字型截水骨架护坡一般适用于土质和全风化的岩石边坡，其设计由主骨架与支骨架组成。其设计由主骨架与支骨架组成，主骨架净距 4.0m，宽 0.6m、厚 0.6m；支骨架和主骨架成 45 度，支骨架呈人字型，净距为3.0m，宽 0.5m、厚 0.6m,顶面下侧设 0.1m 厚混凝土挡水缘；主、支骨架挡水缘尺寸为 0.1m×0.1m。人字型截水骨架在膨胀土（岩）地段设计采纳 C25 混凝土，其余普通地段采纳 C25 混凝土或 M7.5 浆砌片石砌筑，主骨架的断面形式为槽型，支骨架断面形式为“L”型，用以分流排除地表水。2 材料要求人字型截水骨架护材料主要有 C25 成品混凝土、片石、砂浆，其原材料主要有片石、中粗砂、水泥、碎石等，各种原材料在使用之前必须要有产品合格证（水泥）并经施工场地试验室复检合格。施工控制时主要考虑以下几个方面：① 混凝土强度和性能必须满足设计要求；砌体采纳的石料应质地坚技术交底工程名称南昆铁路南宁至百色段新建二线工程 NBSG-5 标段技术交底单位南白二线五标一分部交底项目YDK163+770～ +795 左侧人字型截水骨架护坡施工作业交底日期2025 年 1 ０月６日硬，不易风化，无裂纹，强度符合要求。石料表面泥污，水锈等应清除洁净。石料中部厚度不小于 15cm，当用作镶面时，表面应平整、尺寸选取较大者，边缘厚度不小于 15cm。② 砌筑使用的砂浆无论是现场搅拌或搅拌站集中拌制，在使用合格原材料的基础上严格根据试验室出具的配合比拌制。③ 护坡起始点处 0.5m 宽度内采纳 C25 混凝土或 M7.5 浆砌片石现场注砌镶边加固，材料及厚度同主骨架。④ 挡水缘应表面光滑，棱角整齐。⑤ 人字型截水骨架护坡坡面为一完整的排水系统，排水槽两侧、底部用砂浆勾缝，以防雨水渗入边坡。主骨架排水槽延长接至水沟，形成完整排水系统。延长排水槽基础采纳 0.2m 厚 C25 混凝土现场浇筑或 0.3m 厚M7.5 浆砌片石砌筑，两侧设置挡水缘，具体尺寸件“主骨架延长排水槽剖面图”。排水槽成型后及时进行光明处理，保证整体美观及排水顺畅。⑥ 每隔 3～5 道主骨架顶部...
