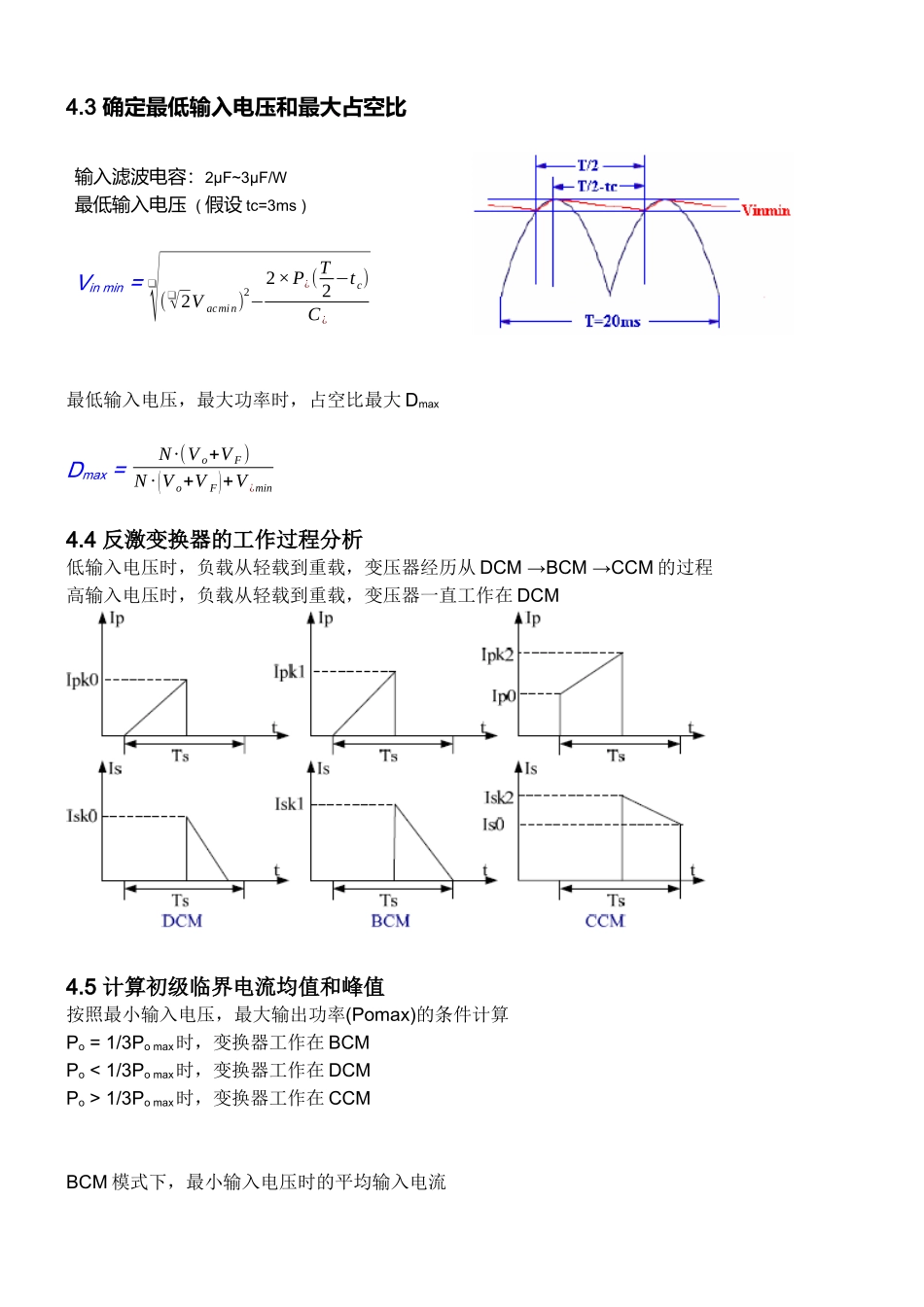

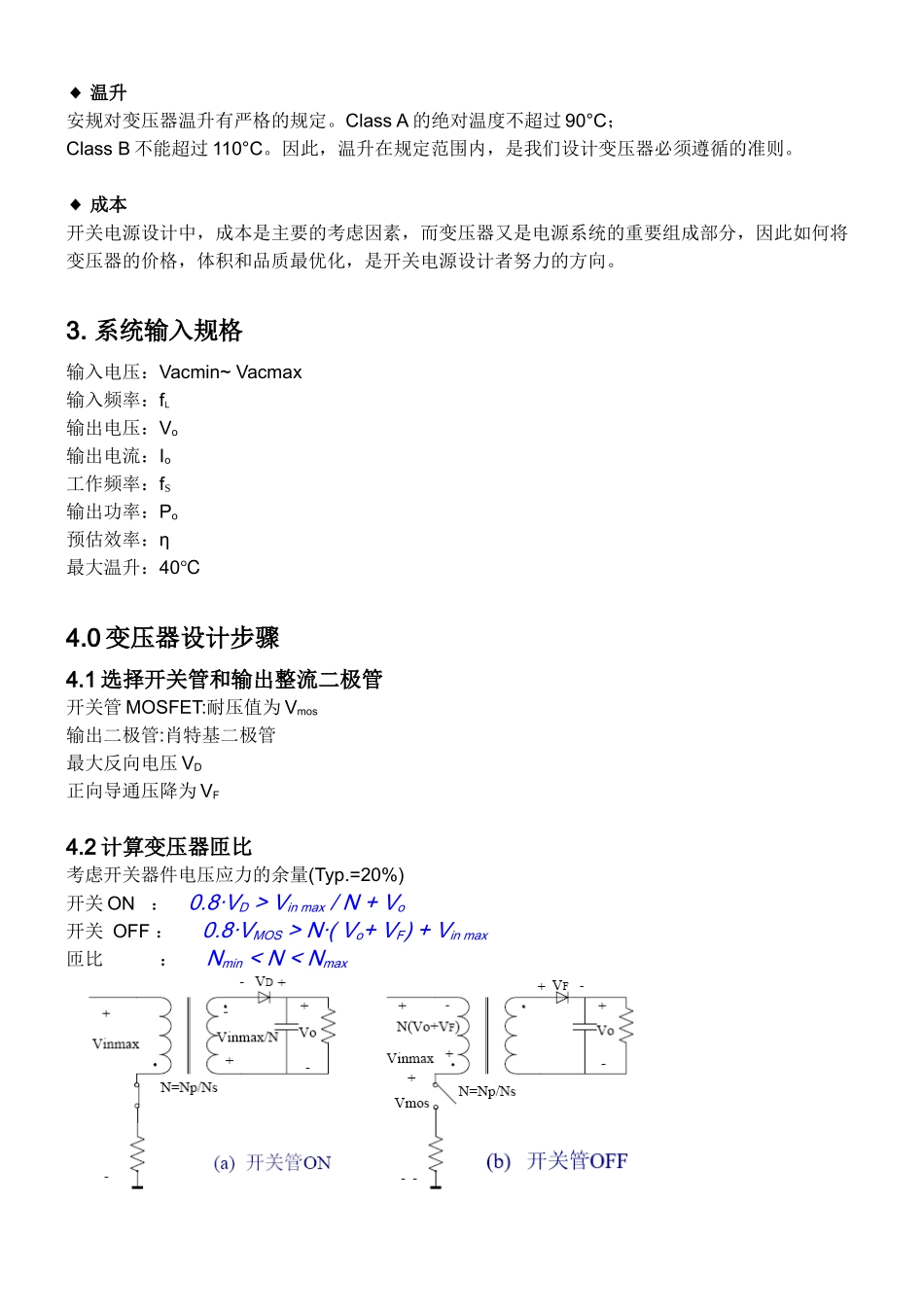

开关电源变压器设计1.前言2.变压器设计原则3.系统输入规格4.变压器设计步骤4.1选择开关管和输出整流二极管4.2计算变压器匝比4.3确定最低输入电压和最大占空比4.4反激变换器的工作过程分析4.5计算初级临界电流均值和峰值4.6计算变压器初级电感量4.7选择变压器磁芯4.8计算变压器初级匝数、次级匝数和气隙长度4.9满载时峰值电流4.10最大工作磁芯密度Bmax4.11计算变压器初级电流、副边电流的有效值4.12计算原边绕组、副边绕组的线径，估算窗口占有率4.13计算绕组的铜损4.14变压器绕线结构及工艺5.实例设计—12WFlyback变压器设计1.前言◆反激变换器优点：电路结构简单成本低廉容易得到多路输出应用广泛，比较适合100W以下的小功率电源◆设计难点变压器的工作模式随着输入电压及负载的变化而变化低输入电压，满载条件下变压器工作在连续电流模式(CCM)高输入电压，轻载条件下变压器工作在非连续电流模式(DCM)2.变压器设计原则◆温升安规对变压器温升有严格的规定。ClassA的绝对温度不超过90°C；ClassB不能超过110°C。因此，温升在规定范围内，是我们设计变压器必须遵循的准则。◆成本开关电源设计中，成本是主要的考虑因素，而变压器又是电源系统的重要组成部分，因此如何将变压器的价格，体积和品质最优化，是开关电源设计者努力的方向。3.系统输入规格输入电压：Vacmin~Vacmax输入频率：fL输出电压：Vo输出电流：Io工作频率：fS输出功率：Po预估效率：η最大温升：40℃4.0变压器设计步骤4.1选择开关管和输出整流二极管开关管MOSFET:耐压值为Vmos输出二极管:肖特基二极管最大反向电压VD正向导通压降为VF4.2计算变压器匝比考虑开关器件电压应力的余量(Typ.=20%)开关ON：0.8·VD>Vinmax/N+Vo开关OFF：0.8·VMOS>N·(Vo+VF)+Vinmax匝比：Nmin1/3Pomax时，变换器工作在CCMBCM模式下，最小输入电压时的平均输入电流Iin-avg=13∙P¿V¿min变压器初级临界电流峰值∆Ip1=Ipk1=2×I¿−avgDmax4.6计算变压器初级电感量最低输入电压，BCM条件下，最大通时间Tonmax=1fs×Dmax变压器初级电感量Lp=V¿min×Tonmax∆Ip14.7选择变压器磁芯基于输出功率和开关频率计算面积乘积，根据面积乘积来选择磁芯APp=Po×1062×η×Ko×Kc×fs×Bm×jKo是窗口的铜填充系数：取Ko=0.4Kc是磁芯填充系数；对于铁氧体磁芯取Kc=1Bm是变压器工作磁通密度，取Bm≤12Bsatj是电流密度，取j=4.2A/mm2考虑绕线空间，尽量选择窗口面积大的磁芯，查表选择Aw和Ae4.8计算变压器初级、次级匝数、辅助绕组匝数和气隙长度初级绕组的匝数Np=V¿min×tonmaxAe×Bm×108增加或者减小匝数只会分别引起磁芯损耗减小或增加在100kHz条件下，损耗与B2.86成正比，匝数减小5%会使磁芯损耗增加15%次级绕组匝数Ns=Np/N辅助绕组匝数Ncc=(Vcc+1)×Ns/(Vo+VF)气隙长度:lg=0.4π×Ae×N2Lp4.9满载时峰值电流CCM时，Tonmax固定不变输入电压不变，BCM的Tonmax等于CCM的TonmaxTonmax内，电感电流线形上升增量∆Ip1=V¿m∈¿×TonmaxLp¿=∆Ip2低输入电压，满载条件下Po=12×η×Lp×(I2pk2–I2pk0)×fs变压器初级峰值电流Ipk2=Po/ηV¿min×Dmax+∆IP224.10最大工作磁芯密度BmaxBmax=Lp×Ipk2Ae×Np×108
