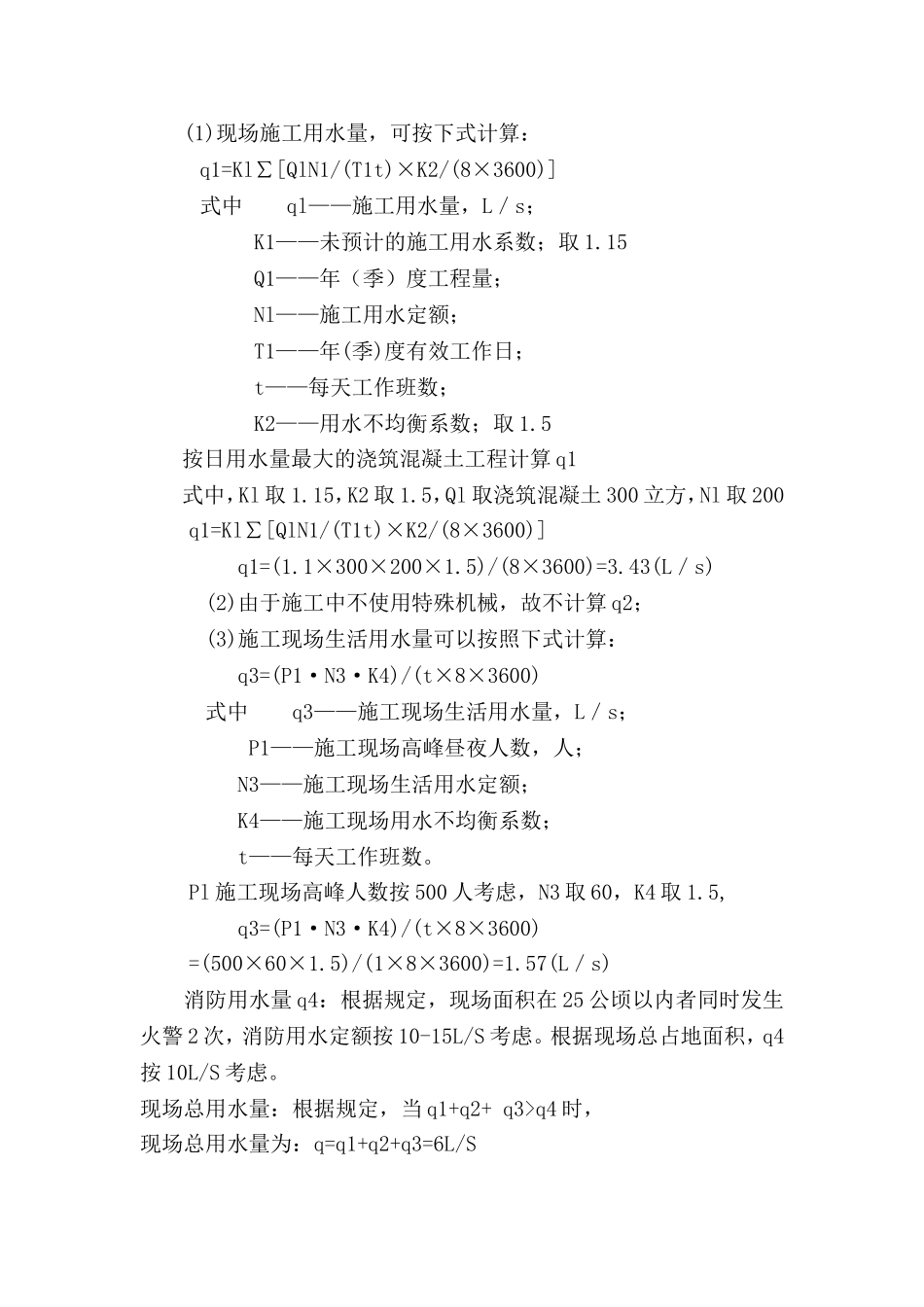

南雄时代广场消防给水专项方案_第2页
2/6

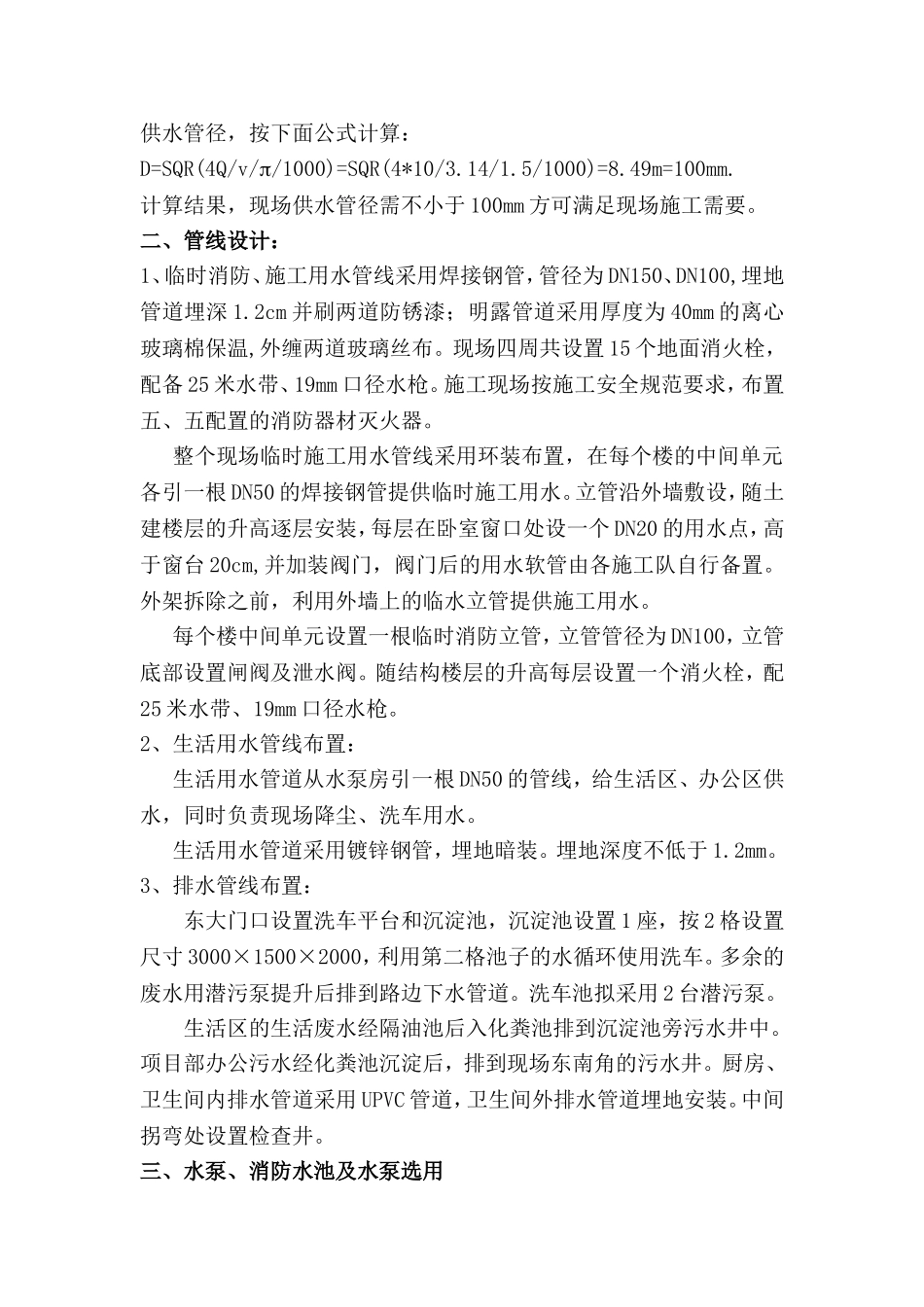

南雄时代广场消防给水专项方案_第3页
3/6
南雄时代广场消防给水专项方案本工程位于位于南雄市林荫西路,本工程为综合体建筑,有7栋高层局部为底层,本工程A区由地下室及1#、2#、5#、6#、10#、11#、12#、13#、14#、15#楼综合组成;B区由3#4#7#8#9#楼组成,其中地下1层;地上1#、2#、3#、4#、5#、6#、7#、8#、9#楼30层;10#楼11层;11#、12#楼综合体3层;13#、14#、15#楼1层,地下室层高4.2米局部5.1米,室外顶板面结构标高-1.40米;1#、2#、5#、6#楼30层,群楼首层高为6.0(5.5)m,二层高为5.5m,三层高为5.5m,四层高为5.0m,五层及以上标准层层高为3.0m,檐口高度:104.00米;10#楼11层,首层高为4.5m,二层高为5.5m,三层高为5.5m,四层高为5.4m,五层及以上标准层层高为3.6m,檐口高度:56.50米;11#、12#楼3层,群楼首层高为5.5m,二层高为5.5m,三层高为5.5m,檐口高度18.50米;13#、14#、15#楼1层,层高为5.5m,檐口高度:6.10米;总建筑面积:约121000.00平方。施工、消防及生活用水直接按建设单位提供的水源点驳接,装水表计量,楼层施工用水采用贮水池、水泵联合供水方式,泵压水管路与市政水管相连,当市政水压满足时使用市政水,水压不够时,再使用水泵供水,引至楼层施工用水通过二根立管引上,管径为DN80,每根立管每层预留一个DN20截止阀。为了保障现场施工安全、建筑物场地及楼层增设DN65消防管道接口一、用水量计算根据本工程现场实际布置特点,现场临时用水管道采用环状方式布置。水源由建设单位提供的市政给水管道引入消防水泵房。水量计算如下:(1)现场施工用水量,可按下式计算:q1=Kl∑[QlN1/(T1t)×K2/(8×3600)]式中ql——施工用水量,L/s;K1——未预计的施工用水系数;取1.15Q1——年(季)度工程量;Nl——施工用水定额;T1——年(季)度有效工作日;t——每天工作班数;K2——用水不均衡系数;取1.5按日用水量最大的浇筑混凝土工程计算q1式中,Kl取1.15,K2取1.5,Ql取浇筑混凝土300立方,Nl取200q1=Kl∑[QlN1/(T1t)×K2/(8×3600)]q1=(1.1×300×200×1.5)/(8×3600)=3.43(L/s)(2)由于施工中不使用特殊机械,故不计算q2;(3)施工现场生活用水量可以按照下式计算:q3=(P1·N3·K4)/(t×8×3600)式中q3——施工现场生活用水量,L/s;P1——施工现场高峰昼夜人数,人;N3——施工现场生活用水定额;K4——施工现场用水不均衡系数;t——每天工作班数。Pl施工现场高峰人数按500人考虑,N3取60,K4取1.5,q3=(P1·N3·K4)/(t×8×3600)=(500×60×1.5)/(1×8×3600)=1.57(L/s)消防用水量q4:根据规定,现场面积在25公顷以内者同时发生火警2次,消防用水定额按10-15L/S考虑。根据现场总占地面积,q4按10L/S考虑。现场总用水量:根据规定,当q1+q2+q3>q4时,现场总用水量为:q=q1+q2+q3=6L/S供水管径,按下面公式计算:D=SQR(4Q/v//1000)=SQR(4*10/3.14/1.5/1000)=8.49m=100mm.计算结果,现场供水管径需不小于100mm方可满足现场施工需要。二、管线设计:1、临时消防、施工用水管线采用焊接钢管,管径为DN150、DN100,埋地管道埋深1.2cm并刷两道防锈漆;明露管道采用厚度为40mm的离心玻璃棉保温,外缠两道玻璃丝布。现场四周共设置15个地面消火栓,配备25米水带、19mm口径水枪。施工现场按施工安全规范要求,布置五、五配置的消防器材灭火器。整个现场临时施工用水管线采用环装布置,在每个楼的中间单元各引一根DN50的焊接钢管提供临时施工用水。立管沿外墙敷设,随土建楼层的升高逐层安装,每层在卧室窗口处设一个DN20的用水点,高于窗台20cm,并加装阀门,阀门后的用水软管由各施工队自行备置。外架拆除之前,利用外墙上的临水立管提供施工用水。每个楼中间单元设置一根临时消防立管,立管管径为DN100,立管底部设置闸阀及泄水阀。随结构楼层的升高每层设置一个消火栓,配25米水带、19mm口径水枪。2、生活用水管线布置:生活用水管道从水泵房引一根DN50的管线,给生活区、办公区供水,同时负责现场降尘、洗车用水。生活用水管道采用镀锌钢管,埋地暗装。埋地深度不低于1.2mm。3、排水管线布置:东大门口设置洗车平台和沉淀池,沉淀池设置1座,按2格设置尺寸3000×1500×2000,利用第二格池子的水循...
